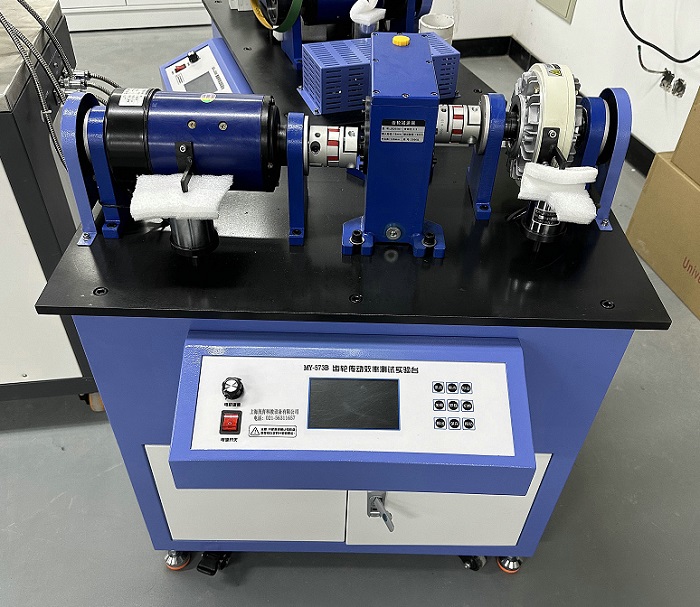

MY-573B齿轮传动效率测试实验台

一、齿轮传动效率测试实验台-产品概况：
实验台是采用传感器、微机等先进测控技术的多媒体可视化综合实验台，操作方便、效果直观等优点，用于测试圆柱齿轮传动或齿轮传动的效率，适于开放实验室配备。
二、实验目的及内容：
1、圆柱齿轮传动效率、转速和载荷的测定与分析；
2、掌握测量转矩、转速、效率、功率等方法
三、产品特点
1、实验台组件采用整体式结构，提高了装配精度，安装调整、更加迅速方便；
2、本实验台除设计有测试电机力（转矩）传感器外还设计有磁粉加载力（转矩）传感器，可测试并反馈磁粉加载器输出转矩，如此取样数据是磁粉加载器的实际转矩，使传动效率测量精度更高。
3、该实验台操作简便、安全、直观性强、传感器测量精度高，系统数据传输稳定可靠；使用RS232串口与计算机通讯。
4、实验台外形为工作台板+箱体落地式结构，工作台板材料为高强度冷轧钢板，经铇、铣、平磨等工序精工制作，表面光亮，达二级平板精度，刚度大、抗震性能好。钢制件精加工表面均作防锈处理，发兰、镀镍；箱体表面喷塑平整光滑清洁、无划迹和脱落斑点。箱体底部装有可调地脚螺栓和活动轮，便于实验室调整布置。
5、配备专用实验软件对数据进行处理、分析，可以显示、保存、打印实测实验曲线。
三、主要配置及参数：
1、圆柱齿轮减速器1台；m=2 z1=14 z2= 70 加工精度8-8-7GK和8-8-7EJ
2、5英寸彩色触摸液晶屏 1块，分辨率800X480
3、直流调速电机 1台调速0-1450rpm ，功率 355W；
4、压力传感器：2个精度0.1%
5、测速装置：2套
6、装拆工具 1套
7、专用软件光盘 1张；
8、使用说明与实验指导书 1本
9、外形尺寸约800×450×1000mm；
10、重量：约110 kg

友情提示：
1、设备验收：各采购单位收货时请检查齿轮传动效率测试实验台的货品外观，核实本齿轮传动效率测试实验台的数量及配件，拒收处于受损状态的齿轮传动效率测试实验台；
2、设备质保：茂育将为各采购单位提供齿轮传动效率测试实验台产品说明书内的质保条件和质保期，在质保范围内提供对本齿轮传动效率测试实验台的免费维修，超出条件承诺时提供对齿轮传动效率测试实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致的齿轮传动效率测试实验台选型错误或购买数量错误，造成齿轮传动效率测试实验台的退换货要求，将不被接受；
4、设备货期：对齿轮传动效率测试实验台的发货期为参考值，如您需要了解齿轮传动效率测试实验台的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对齿轮传动效率测试实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关齿轮传动效率测试实验台的技术咨询。
