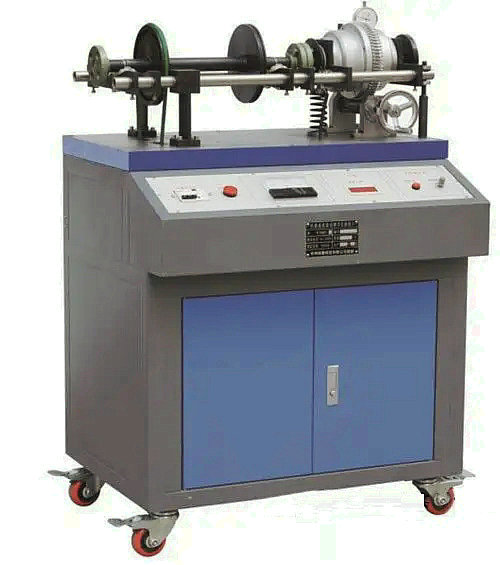

MY-515C智能动平衡实验台

智能动平衡实验台-是采用传感器、微机等先进测试手段和方法装备的多媒体可视化综合实验台，具有技术先进、体积小、操作方便、效果直观等优点，用于测试回转件的动平衡，通过实验可使学生对机械振动中惯性力的变化规律产生感性认识，掌握平衡的方法，找出减轻机械振动、改善机械工作性能、提高工作质量的途径。增强学员的工程实践能力。
一、设备功能与特点：
1、实验台被测转子的转速可无级调节，转子转速和不平衡质量的相位由光电传感器测出，转子不平衡质量引起的框架振动产生的振幅（瞬间角位移），由光栅编码器获取两组信号，由测控系统通过R232串口送入微机解算后，即可得出转子不平衡质量的大小和方位。
2、采用工业测量控制技术和先进的计算机虚拟测试技术、数字信号处理技术和小信号提取方法，达到智能化检测目的。
3、实验台外形为工作台板+箱体落地式结构，装有可调地脚螺栓和活动轮，安装时只需调整和锁紧地脚螺栓螺母即可，活动轮可灵活移位，便于实验室调整布置。
二、软体特点：
本软件采用的虚拟测试仪器界面，不但能得出实验结果，而且可通过动态实时检测曲线了解实验的过程，通过人机对话的方式，生动形象地完成检测过程。
三、教学实验项目及内容：
1、了解并掌握回转构件的动平衡原理；
2、熟悉用传感器及其测试仪器、测量动态参数的基本原理和方法；
3、了解处理数据的方法,进行振动曲线的频谱分析。
四、主要配置及参数
1、实验台测试性能指标：       固有频率：ω。=3~5Hz；   精度：2μ；
2 、相位角误差≤10度；         灵敏度5gmm
3、光栅角位移传感器     1个
4、光电传感器 1个
5、回转体转子试件       1个      质量： 2.5kg；调速范围：0—600rpm；
6、直流调速电机 1个      功率：90 W。
7、专用软件光盘         1张
8、外形尺寸： 750×450×1050(mm)
