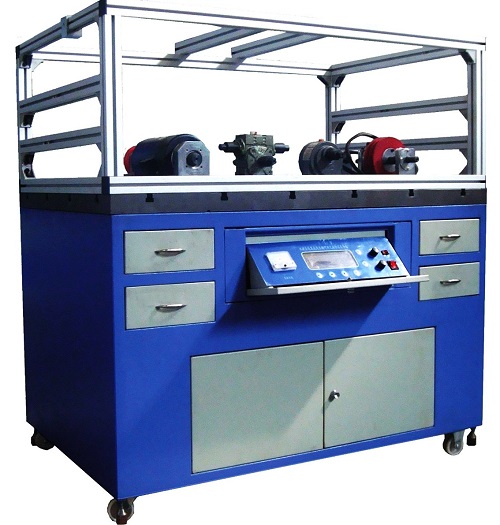

MY-583机械系统性能研究及参数可视化分析实验台

机械系统性能研究及参数可视化分析实验台-主要特点
1、可设计和拼装40种以上空间和平面安装的机械传动系统；
2、传动部件模块化设计便于安装；
3、传动部件库种类齐全，可使学生对传动形式较全面的认识；
4、利用检测分析软件可实时检测分析机械系统传动参数，并从其变化规律中对系统的性能、安装状况、运行工况进行分析，并由此对系统设计和安装进行调整；
5、教学软件为学生提供了实验背景说明和实验台介绍，具有多媒体教学功能；
6、可利用分析软件的开放平台，使用者可自行数据处理；
7、模块化设计，提供平面及空间组装平台，备有各种部件库及各种系统组合方案，启迪学生创新思维；
8、配有测力及角、直线位置传感器和专用检测系统，可测试机械系统有关参数；
9、机械系统创意组合及参数可视化分析实验台配有综合性软件(包括机械系统参数及效率实测和可视化设计要点提示，背景资料库等）；
10、机械系统创意组合及参数可视化分析实验台为高等院校教学及研究学习机械设计提供了便捷的实验创新设备；
二、主要实验内容
1、机械传动系统设计及拼装；
实验台提供了平面及空间安装平合，可根据需要设计平面和空间的一级及多级传动系统。
2、机械系统集成设计及拼装(含执行机构)
实验台配有多种负载及运动特点的执行机构，针对性地可设计机械集成系统。
3、机械系统虚拟设计
实验台提供虚拟软件，可模拟设计和拼装机械系统。
4、机械系统效率检测；
实验台配有一套机械传动系统的效率检测传感器及检测系统，可对系统效率进行检测。
5、机械传动部件性能检测及执行机构运动检测及分析；
实验台提供了检测旋转及直线运动构件的运动检测系统。
三、主要技术参数：
1、直流电机功率：0.6KW;同步转速1500r/min
2、磁粉制动器加载范围：0~25N*m;
3、电机调速器：1套调速范围：0-1500rpm,
4、角位移传感器：电压/脉冲数5V/360P 2个；5V/1000P 1个；
5、直线位移传感器：200mm 电压：DC5V 精度：0.05
6、压力传感器：5kg 1个；25kg 1个；精度0.05;
7、微机测试系统：测试系统包括有计算机、显示器、测试分析软件（数据处理、实时曲线绘制、报表曲线自动打印、保存功能等）；
8、安装最大中心髙：130mm;
9、外形尺寸：1200mm*800mm*1600mm;
10、重量：480kg;

友情提示：

1、设备验收：各采购单位收货时请检查机械系统性能研究及参数可视化分析实验台的货品外观，核实机械系统性能研究及参数可视化分析实验台的数量及配件，拒收处于受损状态的本实验台；

2、设备质保：茂育将为各采购单位提供机械系统性能研究及参数可视化分析实验台产品说明书内的质保条件和质保期，在质保范围内提供对机械系统性能研究及参数可视化分析实验台的免费维修，超出条件承诺时提供对本实验台的有偿维修；

3、设备退换货：各采购单位单方面原因导致的机械系统性能研究及参数可视化分析实验台选型错误或购买本实验台数量错误，造成机械系统性能研究及参数可视化分析实验台的退换货要求，将不被接受；

4、设备货期：对机械系统性能研究及参数可视化分析实验台的发货期为参考值，如您需要了解机械系统性能研究及参数可视化分析实验台的精确货期，请与茂育的销售人员联系；

5、咨询电话：如各采购单位对机械系统性能研究及参数可视化分析实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关机械系统性能研究及参数可视化分析实验台的技术咨询。
