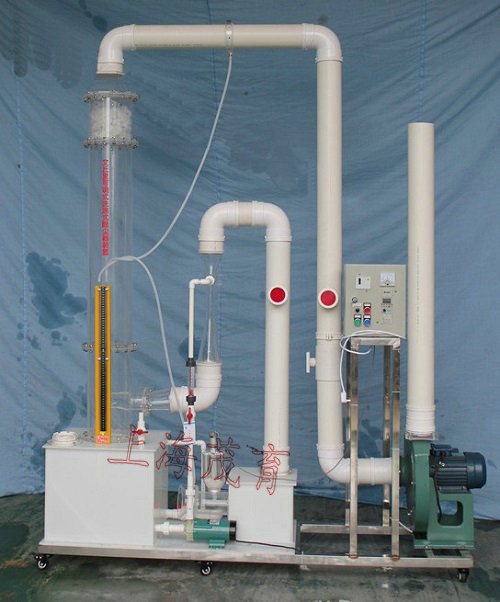

MYH-311A文丘里可调式洗涤式除尘器




文丘里可调式洗涤式除尘器原理、用途及特点:
文丘里洗涤器是一种高效高能耗湿式除尘器,含尘气体以高速通过喉管,水在喉管处注入并被高速气流雾化,尘粒与液(水)滴之间相互碰撞使尘粒沉降。这种除尘器结构简单,对0.5~5um的尘粒除尘效率可达99%以上,但压降,能耗较大。该洗涤器常用于高温烟气降温和除尘,经改进的文丘里除尘器的形式很多,应用也很广泛。文丘里洗涤器主要由文丘里管(简称文氏管)和脱水器两部分组成。文氏管有进气管、收缩管、喷嘴、喉管、扩散管、连接管组成。脱水器也叫除雾器,上端有排气管,用于排出净化后的气体;下端有排尘管道接沉淀池,用于排出泥浆。
二、主要技术参数及指标:
1、环境温度:5℃~40℃、
2、系统风量50~300m3/h
3、除尘效率:90~99%,
4、压力降:<3000Pa
5、装置外形尺寸:长2300mm宽500mm高2300mm、
6、工作电源:AC220V±10%、50Hz,单相三线制,功率1500W;安全保护:具有接地保护、漏电保护、过流保护;
7、电源线路及控制线的安装:须使用环保阻燃电气配线槽,规范整理符合国家标准,具有绝缘等特点,布线整齐,安装可靠,便于查找、维修和调换线路;、
三、文丘里可调式洗涤式除尘器主要配置:
1、文丘里可调除尘器1套、透明有机玻璃材质、壁厚8mm、含卸除灰尘装置;
2、通过喉管喷嘴可调装置1套
3、贮液箱1只、白色PP板材质、厚度10mm,500×500×500mm、底板上安装有放空阀,方便将水排净;
4、流量测量与调节:进水流量计1只:量程100~1000L/h;
5、防腐蚀提升磁力水泵1台、流量:27~32(L/min)、扬程:3.1~4.3(m)功率30W;
6、有机玻璃粉尘自动加料装置1套:立式加料;
7、气尘静态混合器1套:采用箱式静态混合器;
8、人工监测进出口2组、测压环2组、透明测压软管1批;
9、离心通风机1台:电源电压:220V、功率1.1Kw、转速2900r/min;
10、变频器1套:控制风机转矩调节风量大小;
11、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、
12、 Ø 110连接管路及控制球阀
13、不锈钢框架实验台(38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。
四、教学资源组成:(虚拟实训系统)。
3D软件界面并有工具栏项目内容:
1、3D仿真演示软件与设备使用内容完全一致;
2、3D仿真软件屏幕大小尺寸可以编程;
3、整套软件与设备实验过程流程动画

友情提示:
1、设备验收:各采购单位收货时请检查文丘里可调式洗涤式除尘器的货品外观,核实文丘里可调式洗涤式除尘器的数量及配件,拒收处于受损状态的设备;
2、设备质保:茂育将为各采购单位提供文丘里可调式洗涤式除尘器产品说明书和质保期,在质保范围内提供对设备的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的文丘里可调式洗涤式除尘器选型错误或设备购买数量错误,造成设备的退换货要求,将不被接受;
4、设备货期:对文丘里可调式洗涤式除尘器的发货期为参考值,如您需要了解文丘里可调式洗涤式除尘器的精确货期,请与茂育的销售人员联系;
5、咨询电话:如各采购单位对文丘里可调式洗涤式除尘器有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关文丘里可调式洗涤式除尘器的技术咨询;
