| 技术指标 | 说 明 | |||

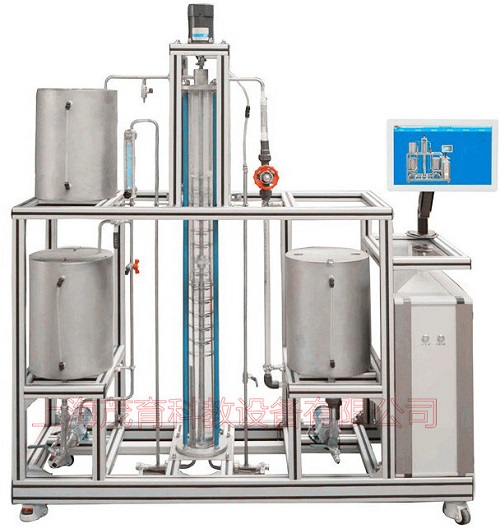

| 数字型振动筛板萃取实验装置特点 |
1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。 2、整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、高品质铝合金型材框架，无焊接点，体现了整个装置的工艺完美性。 4、塔节采用优质无机玻璃制作，视觉效果好，方便学生观察。 5、塔内构件及管道均由304不锈钢材质制作。 6、装置设计可360度观察，实现全方位教学与实验。 |
|||
| 装置功能 |
1、了解振动筛板萃取实验装置的构造和应用。 2、测定萃取效率。 3、掌握振动频率与萃取效率的相互关系。 |
|||
| 设计参数 |
1、玻璃萃取塔直径：DN25mm，高度：1500mm。 2、筛板数：12 块。 3、输送泵：分别将两相液体输送至高位槽中。 4、流量计流量：10-100L/h。 5、 振动机构：调速电机功率：75W，调速范围：0-250转/分。 6、控制屏面：温度、流量、振动频率的显示及调节。 7、框架为不锈钢，结构紧凑，外形美观，流程简单，操作方便。 8、外形尺寸：800×650×2500mm。 |
|||
| 公用设施 |
1、水：装置自带不锈钢水箱，连接自来水接入。 2、电：电压AC220V，功率1KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 3、实验物料：水—煤油—苯甲酸。 4、注意：外配设备、药品：煤油—苯甲酸、Na(OH)2标准液、化学分析仪。（自配） |
|||
| 主要设备 |
1、304不锈钢水箱：250*250*250mm三个。 2、萃取塔全为玻璃制作。直径为φ45mm，高度为1200mm。共20块筛板组成，周围用螺杆固定。能很好的观察到实验的全过程。 2、定位器：倒U状 ，直径φ10mm，304不锈钢材质。 3、可调速电机：电压AC220V，功率60W，电机的振动转速由电位器手动调节（带限速装置）。 4、LZB-4水转子流量计：流量范围1.6～16L/h。 5、宇电AI501数字转数显示仪。 6、宇电AI702M多路温度显示仪。 7、转速传感器：霍尔开关。 8、Pt100铂电阻温度传感器 ：0—100℃。 9、MP型磁力驱动泵（两台）：功率30Ｗ，扬程8m。 10、正泰电器：接触器、开关、漏电保护空气开关。 11、304不锈钢管路、管件及阀门。 12、304不锈钢仪表柜：测控、电器设备在实验架上。 13、中央处理器：执行速度0.64μs，内存容量16K，功能：数据处理运算。 14、模拟模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。 15、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。 16、高品质铝合金型材框架，无焊接点，体现了整个装置的工艺完美性。架800×650×2500mm（长×宽×高），带脚轮及禁锢脚。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 振动频率 | 霍尔开关 | 转数显示仪 | 调速器 | |
| 水流量 | 转子流量计 | 转子流量计 | 手动阀门 | |
| 油流量 | 转子流量计 | 转子流量计 | 手动阀门 | |
| 温度 | PT100铂电阻 | 数字温度计 | 无 | |
