| 技术指标 | 二氧化碳吸收与解析实验装置说 明 | |||
| 数字型二氧化碳吸收与解析实验装置特点 |
1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、全塔气液接触现象可视。 4、本实验装置采用二氧化碳——水体系。CO2气体无味、无毒、廉价，所以气体吸收实验常选择CO2作为溶质组分。 5、塔中部有液体再分布器，塔底部有栅板式填料支承装置。填料塔底部有液封装置，以避免气体泄漏。 6、装置设计可360度观察，实现全方位教学与实验。 7、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常运行不出现安全事故。 |
|||
| 装置功能 |
1、测定填料吸收塔不同喷淋密度下的体积传质系数； 2、测定填料解吸塔饱和液的体积传质系数； 3、改变吸收液流量，实现单吸收实验操作； 4、饱和液做解吸液相，实现单解吸实验操作 5、吸收与解吸的液相、气相流量相同，实现联合实验操作； 6、实现在线实时分析实验数据； 7、管路及涡轮流量计内实验介质流动状态清晰可视； 8、全触摸集成化控制，高稳定数据传输，硬件加密。 |
|||
| 设计参数 |
1、液相体积传质系数：0.006—0.02（ m/s）。 2、空气流量：0.25～2.5m3/h。 3、二氧化碳流量：0.01～0.16m3/h。 4、填料塔压降：0.6—1.5KPa；常温、常压操作。 |
|||
| 公用设施 |
1、水：装置自带透明水箱，连接自来水。实验时经离心泵进入吸收塔，循环使用。 2、电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 3、气：空气来自风机（自带气源），CO2来自气体钢瓶。 4、实验物料：水-- CO2。 外配设备、药品：二氧化碳钢瓶及减压阀；Ba(OH)2标准液、HCL标准液、化学分析仪。（用户自配） |
|||
| 主要设备 |

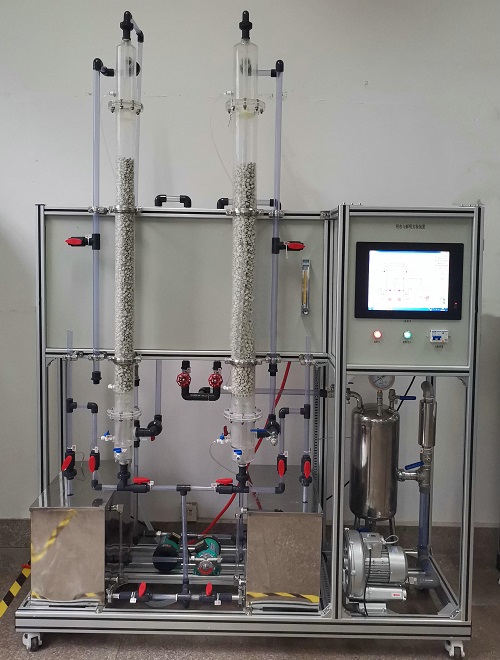

1、玻璃填料塔：内装φ10×10mm陶瓷拉西环填料；填料塔内径 D=100mm。 吸收塔填料层有效高度≥800mm。 2、CO2流量计：质量流量计 流量范围 0.01～0.16m3/h。 3、空气流量：质量流量计，流量范围0～12m3/h。 4、液体流量：涡轮传感器，流量范围0.2～1 m3/h。 5、塔体床层压降由5KPa差压传感器测取，观察上下塔压降变化。 6、旋涡气泵：功率 750W，最大流量145m3/h，风压16kPa。 7、解吸泵：304不锈钢离心泵，功率370W，流量3.6m3/h。 8、饱和泵：304不锈钢增压泵，功率260W，流量≥0.8m3/h。 9、饱和水槽：≥90 L，优质透明有机玻璃。 10、管路：透明材质，壁厚≥2.5mm。 11、温度传感器：Pt100，分辨率0.1℃，精度0.5%，数字显示。 12、电器：接触器、开关、漏电保护空气开关。 13、中央处理器：执行速度0.64μs，内存容量16K，功能：数据处理运算。 14、模拟模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。 15、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。 16、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存2G，功能：中央处理器数据显示控制。 17、额定电压：220V，总功率：1.5kW。 18、外形尺寸：1800×550×2100mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮 念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 液体进口温度 | Pt100铂电阻 | 触摸屏 | 无 | |
| 气体进口温度 | Pt100铂电阻 | 触摸屏 | 无 | |
| 液体流量 | 涡轮流量计 | 触摸屏 | 变频器 | |
| CO2流量 | 质量流量计 | 触摸屏 | 手动调节 | |
| 空气流量 | 质量流量计 | 触摸屏 | 变频器 | |
| 塔体压降 | 差压传感器 | 触摸屏 | 无 | |
| CO2液体浓度 | 化学分析 | |||
| 软件组成 | 模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压差等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。 | |||
|
二氧化碳浓度 检测模块 |
精确检测装置吸收二氧化碳的浓度，精度误差±3%。 | |||
友情提示：
1、设备验收：各采购单位收货时请检查数字型二氧化碳吸收与解析实验装置的货品外观，核实数字型二氧化碳吸收与解析实验装置的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供数字型二氧化碳吸收与解析实验装置使用说明书和质保期，在质保范围内提供对数字型二氧化碳吸收与解析实验装置的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的数字型二氧化碳吸收与解析实验装置选型错误或数字型二氧化碳吸收与解析实验装置购买数量错误，造成设备的退换货要求，将不被接受；
4、设备货期：对数字型二氧化碳吸收与解析实验装置的发货期为参考值，如您需要了解数字型二氧化碳吸收与解析实验装置的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对数字型二氧化碳吸收与解析实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关数字型二氧化碳吸收与解析实验装置的技术咨询；
