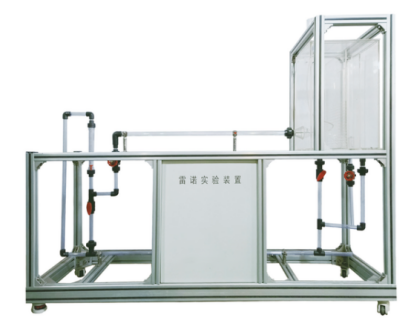

MYLT-1B 雷诺实验装置

雷诺实验装置-整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。可观察流体在圆直管内作层流、过渡及湍流流动现象，具有良好的实验效果。

技术指标	说明
雷诺实验装置特点	1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、本实验装置主体部分采用透明优质有机玻璃制作，实验现象清晰，方便学生观察。 4、本实验装置可观察流体在圆直管内作层流、过渡及湍流流动现象，具有良好的实验效果。 5、装置设计可360度观察，实现全方位教学与实验。
雷诺实验装置功能	1、能定性并且直观地观察到层流、过渡流、湍流等各种流型。测定出临界雷诺数。 2、演示长距离层流流线情况。 3、可测取临界Re数。 4、演示层流底层状况； 5、演示层流与湍流的速度分布。
设计参数	雷诺数：570~5700。液体流量：40~400L/h。常温、常压操作。
公用设施	水：需自来水提供实验用水，实验过程中消耗自来水。电：无药品：水溶性红墨水。实验物料：自来水。
主要设备	1、液体转子流量计：40~400 L/h。 2、高位稳流水箱：容积≥55 L，优质有机玻璃材质，可视溢流及稳液位设计，能自动放净。 3、实验演示管段：优质有机玻璃材质，内径d=20mm，有效观察段长度1200 mm。 4、进口稳流段：φ110~φ35 mm，铜质喇叭状整流管。 5、管路：透明材质，壁厚≥2.5mm。 6、外形尺寸：1800×550×1700mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 7、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
测控组成	变量	检测机构	显示机构	执行机构
	液体温度	玻璃温度计	温度就地显示	温度计
	液体流量	转子流量计	流量计就地显示	管路出口闸阀（手动）
