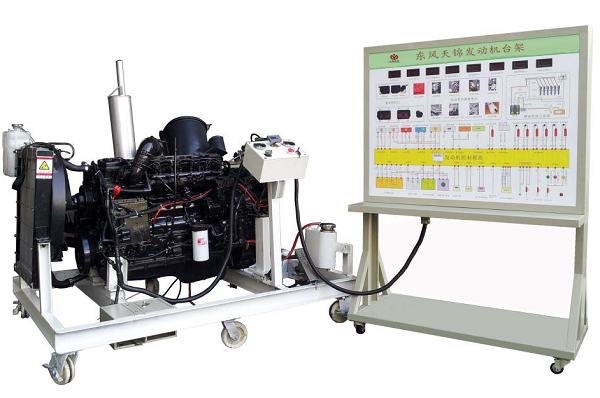

MYQ-53东风天锦发动机台架

东风天锦发动机台架-采用(翻新)东风天锦电控高压共轨柴油发动机为基础,对发动机可进行起动、加速、减速等工况的实践操作,真实展示电控高压共轨柴油发动机的组成结构和工作过程。
适用于学校对电控高压共轨柴油发动机和维修实训的教学需要。
二、实训台功能特点:
1、真实可运行的电控高压共轨柴油发动机(加速/减速/怠速工况正常),充分展示电控高压共轨柴油发动机的组成结构和工作过程。
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和电控高压共轨柴油发动机实物,认识和分析控制系统的工作原理。
3、实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
4、实训台面板上安装有汽车仪表,可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。
5、实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6、实训台配备有油门控制装置,可方便对发动机加速减速。
7、实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8、设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。
9、实训台底座采用钢结构焊接,表面采用喷涂工艺处理,正前方/两侧焊接圆形护手杆,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
四、技术规格:
1、外形尺寸:运行台1600×1400×1300mm(长×宽×高)
检测台1240×600×1600mm(长×宽×高)
2、工作电源:直流24V
3、燃油标号:依发动机型号
4、油箱容积:10L
5、工作温度:-40℃~+50℃
6、颜色:7032
7、钢管:40*40*3mm
8、面板机柜:1.5mm冷板冲压成形,背面设置维修门;
9、移动脚轮:150*100mm
五、基本配置(每台):
序号 名       称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子以及彩色电路图 1
2 组合仪表   1
3 发动机控制电脑(ECU)   1
4 诊断座 OBDⅡ 1
5 点火开关   1
6 电控高压共轨柴油发动机总成   1
7 燃油箱 10L 1
8 油门控制装置   1
9 进、排气管   1
10 水箱(含保护罩)   1
11 冷却电子风扇 12V,80W 2
12 空气滤清器及进气管 原车 1
13 蓄电池 12V 80Ah 2
14 继电器 含:主继电器、起动继电器、冷却风扇继电器、预热继电器等 1
15 保险丝盒   1
16 电源总开关 50A 1
17 移动台架(带自锁脚轮装置) 运行台1600×1400×1300mm(长×宽×高)
检测台1240×600×1600mm(长×宽×高)
1
18 故障模拟与排除装置 茂育配套 1
19 设备教师手册 茂育配套 1
20 设备合格证、保修卡 茂育配套 1
