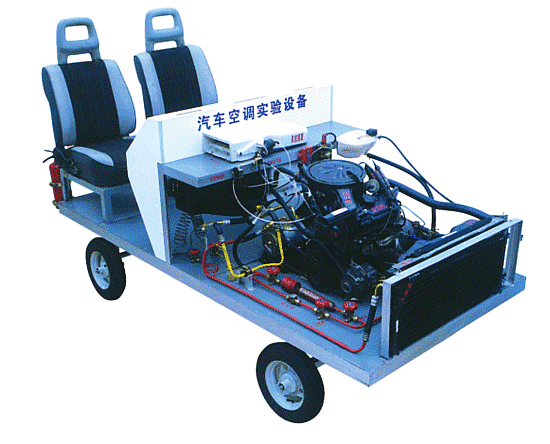

MYQ-58汽车空调实训台
汽车空调实训台
-
是配合大中院校、部队、汽修等专业的汽车培训技能之用,该设备采用桑塔纳轿车空调为基础,所有的配件多为实物,展示汽车空调系统的结构与原理;通过实训台的演示,可清楚了解内部的结构与功能,便于学生较快地掌握空调系统的构造和原理,提高学生对空调系统的初步认识,使学生了解空调系统起到更直观更深入的教学目的,是各汽车学校对空调系统理论和维修实训的最理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、
实训台
结构:
实训台主要配备:1、汽车仪表、压力表、工作指示灯、故障指示灯、温度显示仪、出风口、点火开关、暖、冷风控制杆等;2、制冷系统:发动机、压缩机、蒸发器、冷凝器、贮液干燥器、视液镜、外平衡式彭胀阀、贮液灌、毛细管、新鲜空气阀等;3、制热系统:冷却水箱、备用水箱、加热器,热源来自发动机;4、另配汽车空调的制冷,暖风工作原理的整个循环过程,及整个系统的电路、分布情况示教板,使学员更好的了解各物理参数的变化情况和系统的工作状况;5、实验台的风道分布完全依照现代轿车的布置:上部、中部、下部、冬天的除霜。
三、
功能特点
1.数显式温度表显示车内外温度;
2.空调压缩机离合器,冷凝器风扇,鼓风机等采用220V转换的直流电源控制,既方便又安全;
3.风量及温度自动工调整;
4、指针式仪表实时显示高、低压力值;
5.数字式温度计,直观显示蒸发器出风口温度;
6.可通过专用仪器进行抽真空、充注制冷剂、制冷剂检漏等工作;
7.故障模拟系统可模拟实际运行工况,设置多种常见故障。具体内容详见故障模拟设置实训台说明。
8.数显式电压表显示各传感器信号;
9.自动空调系统匹配操作等;通过诊断座读取故障码及数据流等。
10.可增装加热装置;
四、技术规格
1、外形尺寸:2100×1000×1300mm(长×宽×高)
2、动力:桑塔纳
3、工作电压:直流12V(蓄电池:60AH 12V)
4、外接电源:交流220V±10% 50Hz
5、制 冷 剂:R134a
6、工作温度:-40℃~+50℃
7、高压压力表:0~3.5MPa
8、低压压力表:0~1.5MPa
9、钢管:40*40*3mm
友情提示:
1、设备验收:各采购单位收货时请检查汽车空调实训台的货品外观,核实
汽车空调实训台
的数量及配件,拒收处于受损状态的设备;
2、设备质保:茂育将为各采购单位提供汽车空调实训台产品说明书内的质保条件和质保期,在质保范围内提供对的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的汽车空调实训台选型错误或设备购买数量错误,造成设备的退换货要求,将不被接受;
4、设备货期:对汽车空调实训台的发货期为参考值,如您需要了解
汽车空调实训台
的精确货期,请与上海茂育的销售人员联系;
5、
咨询电话:
如各采购单位对
汽车空调实训台
有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关
汽车空调实训台
的技术咨询。
