MYNJ-03拖拉机自动变速箱实训台
拖拉机自动变速箱实训台,拖拉机自动变速箱实训设备,拖拉机自动变速箱实训装置功能简介

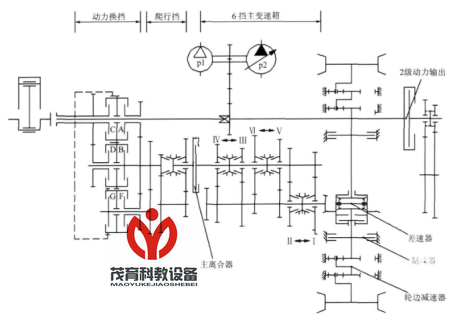

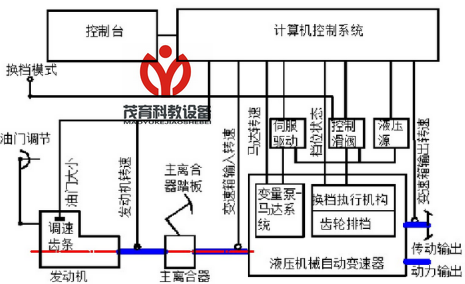

该设备采用翻新ZFT7336型拖拉机 电控自动变速器总成为基础，可调速三相异步电动机做动力源，对自动变速器进行档位显示、空档起动、前进档及倒档运行等工况实践操作。真实展示拖拉机电控自动变速器组成结构和工作过程。
适用于各类型学校对拖拉机自动变速器理论和维修实训的教学需要。
二、拖拉机自动变速箱实训台,拖拉机自动变速箱实训设备,拖拉机自动变速箱实训装置功能特点
1.真实可运行的拖拉机电控自动变速器、由可调速三相异步电动机驱动，可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作，充分展示自动变速器的组成结构和工作过程。
2.电机直接驱动变速器,电机与变速器通过联轴直接固定.
3.可通过变频器设定电机铭牌上规定的额定电流值，实现用电子热过载继电器来防止电机过载，为了防止机械设备起动/停止期间的冲击，可通过变频器设定进行加速/减速。
4.实训台面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的UV平板喷绘彩色电路图；学员可直观对照电路图和实物，认识和分析自动变速器控制系统的工作原理。
5.实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
6.实训台面板上安装有仪表、压力表、可实时显示发动机转速、车速、自动变速器的档位、主油道压力等参数变化。
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机自动变速器电控系统进行读取故障码、清除故障码等自诊断功能。
8.实训台面板上安装有自动变速器各电磁阀指示灯，实时显示各电磁阀的工作状态。
9.实训台配备有电机防护罩、输出轴防护罩等安全保护装置
10.设备面板柜：1.5mm冷板冲压成形，背面设置维修门；底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、拖拉机自动变速箱实训台,拖拉机自动变速箱实训设备,拖拉机自动变速箱实训装置技术规格
1、外形尺寸：约1600×900×1700mm(长×宽×高)
2、 动力电源：三相四线(或三相五线)380V±10% 50Hz
3、 输入电源；交流220V/380V
4、工作电源；直流24V
5、工作温度：-40℃～+50℃
6、颜色：白
7、钢管：50*50*3mm
8、移动脚轮：200*100mm
9、面板柜：1.5mm冷板冲压成形，背面设置维修门；
四、基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
检测控制面板 |
装有各种检测端子以及彩色电路图 |
套 |
1 |
|
2 |
组合仪表 |
|
套 |
1 |
|
3 |
自动变速器控制电脑(ECU) |
|
台 |
1 |
|
4 |
诊断座 |
|
个 |
1 |
|
5 |
点火开关 |
|
个 |
1 |
|
6 |
压力表 |
0-25kg/cm2 |
个 |
1 |
|
7 |
自动变速器总成 |
|
套 |
1 |
|
8 |
节气门总成 |
|
套 |
1 |
|
9 |
曲轴传感器及信号盘 |
|
套 |
1 |
|
10 |
变速器档杆总成 |
|
套 |
1 |
|
11 |
变速器油散热装置 |
|
套 |
1 |
|
12 |
三相异步电动机 |
380V |
台 |
1 |
|
13 |
变频器 |
380V |
台 |
1 |
|
14 |
刹车机构装置 |
|
套 |
1 |
|
15 |
移动台架(带自锁脚轮装置) |
1600×900×1700mm(长×宽×高) |
台 |
1 |
|
16 |
故障模拟与故障排除装置 |
|
套 |
1 |
