MYNJ-13拖拉机普通柴油发动机实训台

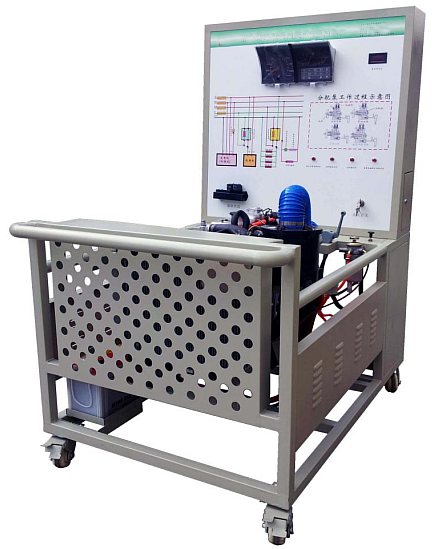

（参考图）

拖拉机普通柴油发动机实训台-产品简介
该设备采用拖拉机495普通柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。
二、功能特点
1、真实可运行的普通柴油发动机，充分展示普通柴油发动机的组成结构和工作过程。
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和柴油发动机实物，认识和分析控制系统的工作原理。
3、实训台面板上安装有仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。
4、实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压、电流、信号等。
5、实训台配备有油门控制装置，可方便对发动机加速减速。
6、实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
7、实训台底座采用钢结构焊接，表面采用喷烤漆工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、工作电源：直流12V
3、燃油标号：依发动机型号
4、油箱容积：10L
5、工作温度：-40℃～+50℃
6、颜色：7032
7、钢管：40*40*3mm
8、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
9、移动脚轮：120*80mm
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	组合仪表	原车	套	1
3	点火开关	原车	个	1
4	普通柴油发动机总成	原车	套	1
5	燃油箱	10L	个	1
6	油门控制装置		套	1
7	进、排气管(带保护罩)	原车	套	1
8	水箱(含不锈钢保护罩)		套	1
9	蓄电池	12V 80Ah	台	1
10	继电器	含：起动继电器、预热继电器等	套	1
11	保险丝盒		个	1
12	电源总开关	50A	个	1
13	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
14	故障模拟与排除装置		套	1
15	设备教师手册		套	1
16	设备合格证、保修卡		套	1

友情提示：
1、设备验收：各采购单位收货时请检查拖拉机普通柴油发动机实训台的货品外观，核实的拖拉机普通柴油发动机实训台及配件，拒收处于受损状态的设备；

2、设备质保：茂育将为各采购单位提供拖拉机普通柴油发动机实训台说明书内的质保条件和质保期，在质保范围内提供对本实训台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致拖拉机普通柴油发动机实训台的选型错误或购买本实训台数量错误，造成设备的退换货要求，将不被接受；
4、设备货期：对的拖拉机普通柴油发动机实训台发货期为参考值，如您需要了解拖拉机普通柴油发动机实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对拖拉机普通柴油发动机实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关本实训台的技术咨询。
