智能照明控制系统的应用及故障排除

        智能照明控制系统是利用先进电磁调压及电子感应技术，对供电进行实时监控与跟踪，自动平滑地调节电路的电压和电流幅度，改善照明电路中不平衡负荷所带来的额外功耗，提高功率因素，降低灯具和线路的工作温度，达到优化供电目的的照明控制系统。
1.一格全二线智能照明控制系统。
2.线照明控制系统是2根AC24V无极性的信号线，通过与这根2芯信号线上的各种输入、输出装置连接，达到照明设施的各种调控，本身也具有良好的灵活性和扩展特性，可随时依照空间分隔，灯具控制方式，来改变灯具回路的控制设定，可免除重新进行管线施工的困扰，将有效地节省变更施工的成本及对建筑物的损害。一格智能照明控制系统的调控功能完备，可在系统主机上随时做个别控制、群组控制、场景模式控制、时间控制的设定或变更，而不需要通过复杂的程序编写。
特点：
1．系统可控制任意回路连续调光或开关。
2．场景控制：可预先设置多个不同场景，在场景切换时淡入、淡出。
3．可接入各种传感器对灯光进行自动控制。
4．移动传感器：对人体红外线检测达到对灯光的控制；如人来灯亮，人走灯灭（暗）。
5．光亮照度传感器：对某些场合可根据室外光线的强弱调整室内光线，如学校教室的恒照度控制。
6．时间控制：某些场合可以随上下班时间调整亮度。
7．红外遥控：可用手持红外遥控器对灯光进行控制。
8．系统联网：可系统联网，利用上述控制手段进行综合控制或与楼宇智能控制系统联网。
9. 可由声、光、热、人及动物的移动检测达到对灯光的控制。
         智能照明控制系统在确保灯具能够正常工作条件下，给灯具输出一个最佳照明功率，可减少由于过压所造成的照明眩光，使灯光发出的光线更加柔和，照明分布更加均匀，又可大幅度节省电能，智能照明控制系统节电率可达20%-40%。智能照明控制系统它可在照明及混合电路中使用，适应性强，能在各种恶劣的电网环境和复杂的负载情况下连续稳定地工作，同时还将有效地延长灯具寿命和减少维护成本。
         针对不同的工作场合，智能照明控制系统分为单相和三相两种类型。
1．照明的自动化控制
2．美化环境
3．延长灯具寿命
4．节约能源
5．照度及照度的一致性
6．综合控制

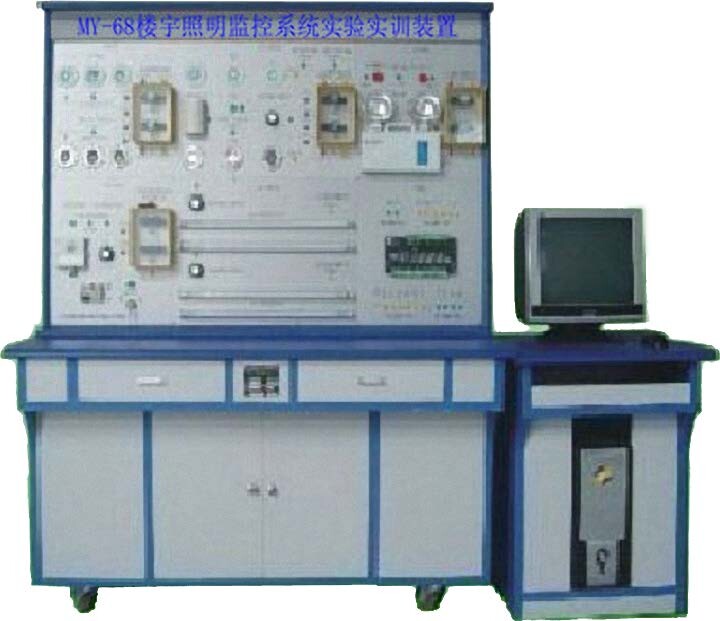

MY-68 楼宇照明监控系统实验实训装置

1、楼宇照明监控系统实验实训装置的实训功能
楼宇照明监控实训装置能进行楼宇照明监控系统的元件、作用、组成和原理的认识实训；能进行DDC控制器通讯线的连接、软件及系统的启动与停止和楼宇自动监控系统客户端的模拟监控实训；能通过客户端对系统进行保存系统监控节点的资料、图形等的操作,并监控与管理所有在网络上的监控节点，包含登录，下载，安全管理等的设置操作；能进行楼宇照明自动监控系统的演示操作、点表的认识和DDC控制器同各元器件之间的接线操作实训、故障的设置与排除等实训操作；能让学生进行楼宇办公室调光及过道照明监控系统的演示操作、点表的认识和DDC控制器同各元器件之间的接线操作实训、故障的设置与排除等实训操作；能让学生进行楼宇情景灯光照明监控系统的演示操作、点表的认识和DDC控制器同各元器件之间的接线操作实训、故障的设置与排除等实训操作；能进行楼宇应急照明监控系统的演示操作、点表的认识和DDC控制器同各元器件之间的接线操作实训、故障的设置与排除等操作实训；能让学生将本系统同楼宇自控系列中的其它设备联网进行各种综合实训；能通过网际组态软件对系统进行二次开发和设计。
2、楼宇照明监控系统实验实训装置的技术指标
工作电压：单相三线220V±5% 50Hz
整机容量：＜200W
外型尺寸：150×70×180cm3
安全保护：具有漏电自动保护装置和接地保护
故障设置：具有故障设置模块能进行电脑软件和硬件线路的故障设置与排除
系统恢复：具有软件快速恢复功能
3、楼宇照明监控系统实验实训装置的主要配置
组成数量
照明模拟系统 1套
DDC控制器 1台
客户端电脑 1台
客户端软件 1套
照明系统控制软件 1套
照度传感器 1只
动静探测器 1只
遥控器 1套
仿真灯具 1套
调光日光灯 4套
日光灯无级调光整流器 2套
故障设置模块 1套
密度板双贴面进口防火板实训桌 1只
密度板双贴面进口防火板实训屏架 1只
145×85cm优质铝塑板丝网印刷面板 1块
密度板双贴面进口防火板电脑桌 1只
4、楼宇照明监控系统实验实训装置的实训项目
第一实训平台：楼宇照明自动监控系统
实训一：按线路图将各部分连线操作实训；
实训二：办公室日光灯的照明节能控制操作实训；
实训三：路灯照明照度控制操作实训；
实训四：过道灯照明动静延时控制操作实训；
实训五：泛光照明控制操作实训；
实训六：情景灯光照明控制操作实训；
实训七：应急灯事故照明控制操作实训；
实训八：航空灯照明控制操作实训；
实训九：泛光照明、情景灯光照明和航空障碍灯定时控制操作实训；
实训十：无线遥控各照明系统的开关操作实训；
实训十一：电脑远程遥控各照明系统的开关操作实训；
实训十二：DDC控制器强制手动控制各照明系统的开关操作实训；
实训十三：线路故障的判断与处理实训；
实训十四：操作错误的判断与纠正实训。
第二实训平台：楼宇办公室调光及过道照明监控系统
实训十五：按线路图将各部分连线操作实训；
实训十六：模拟变送器的操作实训；
实训十七：办公室灯光手动调光控制和设定操作实训；
实训十八：动静探测控制办公室无人时的自动调暗或关闭操作实训；
实训十九：过道灯延时按钮控制操作实训；
实训二十：时间累计记录操作实训；
实训二十一：电脑远程遥控各照明系统的开关操作实训；
实训二十二：DDC控制器强制手动控制各照明系统的开关操作实训；
实训二十三：线路故障的判断与处理实训；
实训二十四：操作错误的判断与纠正实训。
第三实训平台：楼宇情景灯光照明监控系统
实训二十五：按线路图将各部分连线操作实训；
实训二十六：情景灯光照明的手动控制操作实训；
实训二十七：情景灯光照明的自动控制操作实训；
实训二十八：情景灯光照明强制手控操作实训；
实训二十九：情景灯光照明记录开关时间操作实训；
实训三十：电脑远程遥控各照明系统的开关操作实训；
实训三十一：DDC控制器强制手动控制各照明系统的开关操作实训；
实训三十二：线路故障的判断与处理实训；
实训三十三：操作错误的判断与纠正实训。
第四实训平台：楼宇应急照明监控系统
实训三十四：按线路图将各部分连线操作实训；
实训三十五：路灯应急照明回路操作实训；
实训三十六：过道灯应急照明回路操作实训；
实训三十七：办公室应急照明回路操作实训；
实训三十八：航空灯应急照明回路操作实训；
实训三十九：电脑远程遥控各照明系统的开关操作实训；
实训四十：DDC控制器强制手动控制各照明系统的开关操作实训；
实训四十一：线路故障的判断与处理实训；
实训四十二：操作错误的判断与纠正实训。
