接触器控制的Y-△控制电路实验说明

一、操作所需电器元件明细表见表1

代号	名称	型号	规格		数量	备注
QS	低压断路器	DZ108-20/10	脱扣器整定电流0.63-1A		1	实训屏上
FU、FU1	熔断器		配2A熔体		5
KM1、KM2、KM3	交流接触器		线圈AC380V		3
SB1、SB2、 SB3	按钮开关		一常开一常闭自动复位		1
FR	热继电器	R16B-20/3	整定电流0.63-1A		1
M	三相鼠笼式异步电动机		380V（Y/△）	1

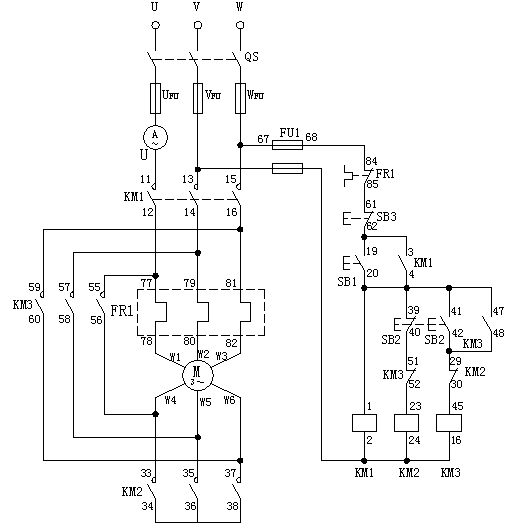

二、电路图

图1
选择好电气元件后：
按图1接线。接线时，先接主电路，它是从三相交流电源的输出端U、V、W开始，经三相断路器开关QS、熔断器UFU、VFU、WFU。接触器KM1主触点，热继电器FR1到电动机M1的三个接线端W1、W2、W3并接触器KM2主触点到电动机M1的另三个接线端W6、W4、W5的电路，用导线按顺序串联起来。主电路经检查无误后，再接控制电路，从WFU开始，经熔断器FU1，热继电器FR1常闭触点，按钮SB3常闭，按钮SB1常开，串接接触器KM1线圈，（并接按钮SB2常闭，接触器KM3辅助常闭触点，接触器KM2线圈），（并接时间继电器KT1线圈），完成Y启动过程；转换到运行过程是：按下按钮SB2停止接触器KM2主触点同时启动接触器KM3主触点，利用接触器KM3辅助常开触点完成自锁控制，完成对电机的△运行。
三、安装与接线
参考前面实训布置与接线，操作者应自行画出具体详细接线图。
四、检测与调试
（1）打开主电源，合上QS，接通380V交流电源。
（2）按下SB1，电动机作Y接法起动，注意观察起动时，电流表最大读数IY_起动=         A。
（3）按下SB2，使电机为△接法正常运行，注意观察△运行时，电流表电流为I△_运行=   A。
（4）按SB3停止后，先按下SB2，再同时按下起动按钮SB1，观察电机在△接法直接起动时电流表最大读数I△起动=                 安。
（5）比较IY起动/I△起动=            ，结果说明什么问题？
