JSJ型晶体管时间继电器实验

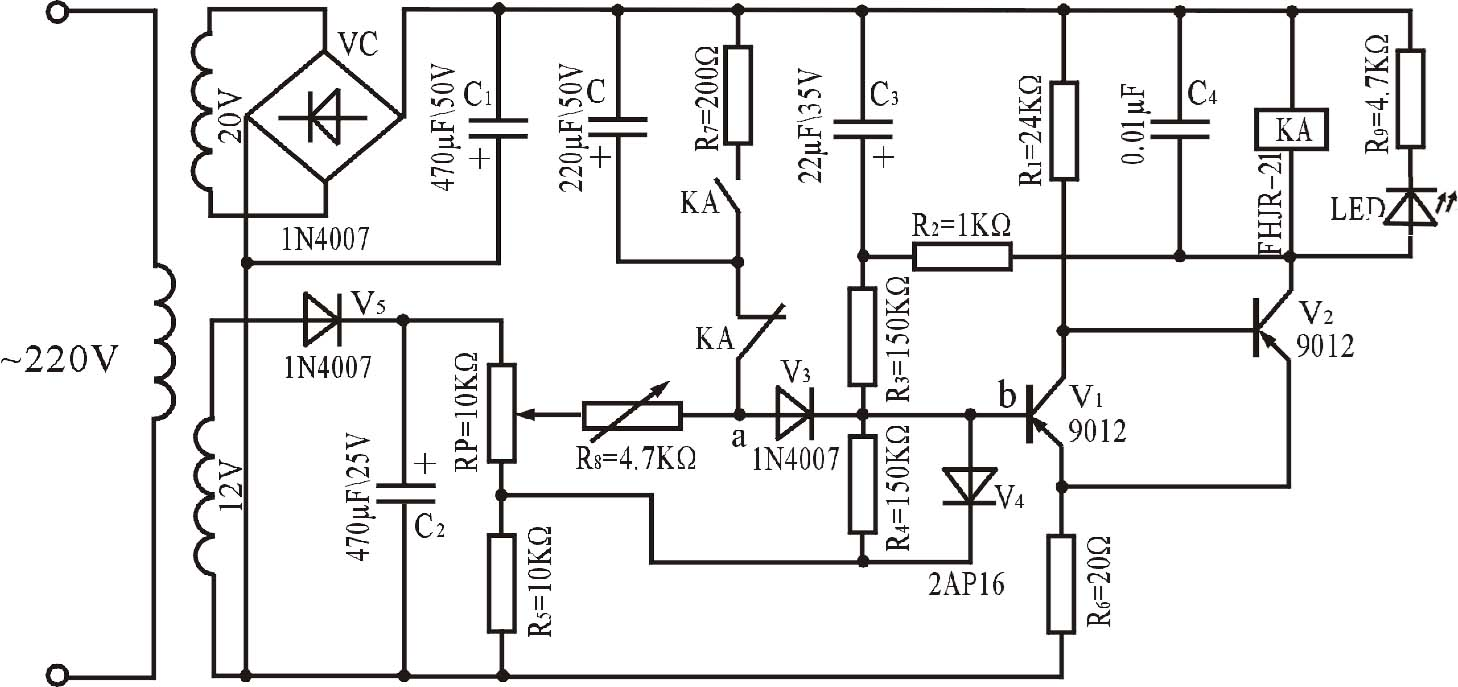

一、电路原理图：

                                            图1
二、元器件清单及线路板：

序号	名称	型号与规格	数量	备注
1	电阻器	RJ-1W-24KΩ±1℅	1	R1
2		RJ-1W-1KΩ±1℅	1	R2
3		RJ-1W-150KΩ±1℅	2	R3、R4
4		RJ-1W-10KΩ±1℅	1	R5
5		RJ-1W-20Ω±1℅	1	R6
6		RJ-1W-200Ω±1℅	1	R7
7		RJ-1W-4.7KΩ±1℅	1	R9
8	电解电容器	CD11-50V-220uF	1	C
9		CD11-50V-470uF	1	C1
10		CD11-25V-470uF	1	C2
11		CD11-35V-22uF	1	C3
12	电容器	CB-63V-0.01uF	1	C4
13	二极管	1N4007	6	VC、V3、V5
14		2AP16	1	V4
15	发光二极管	LEDΦ5	1	红色
16	晶体三极管	9012	2	V1、V2
17	电位器	WH5-1A-10KΩ	1	RP
18		WH5-1A-4.3KΩ	1	R8
19	继电器	HJQ-21FF-S-2	1	KA
20	接线柱	Φ3 弱电座	4	红2、黑2
21	电子线路板		1

三、基本原理简述：
整个线路分为主电源、辅助电源、双稳态触发器及附属电路几部分。
其工作原理如下：当电源接通时，V₁由R₃、R₂，继电器线圈KA获得偏流，处于导通状态，V₂处于截止状态，此时继电线圈KA虽有电流通过，但电流太小，故不动作。主电源与辅助电源电压叠加后，通过电位器RP、可变电阻R₇及KA常闭触头对电容C充电。在充电过程中，a点为电位逐渐升高，直到a点电位高于b点电位，二极管V₃导通，使辅助电源的正电压加到晶体管V₁基极上，V₁由导通变为截止，V₂由R₁获得偏流而导通，于是继电器KA动作，通过触头发出相应的接通或分断控制信号。现时，电容C通过R₇放电，为下次工作做好准备。电位器RP用作整定延时时间。
晶体管时间继电器通常在下列情况下选用：
1) 当电磁式、电动式或空气阻尼式时间继电器不能满足电路控制要求时；
2) 当控制回路要求延时精度较高时；
3) 控制回路相互协调需无触点输出时。
四、试验：
1) 用秒表记录接通电源到继电器吸合(指示灯亮)所需的延时时间。
2) 多次调节电位器RP，重复1)的测量。
3) 固定RP，调节可变电阻R₈，重复1)的测量。
4) 比较各次测量结果，比较后得出结论。
