带有点动的自动往返控制电路实验原理

带有点动的自动往返控制电路实验原理-操作所需电器元件明细表见表17

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10	脱扣器整定电流0.63-1A	1
FU1、FU2	螺旋式熔断器	RL1-15	配3A熔断体	5
KM1、 KM2	交流接触器	CJX2-0910	线圈AC380V	2
	继电器方座	PF-083A		1
FR	热继电器	JRS1D-25	整定电流0.63-1A	1
SB1、SB2、SB3、SB4、SB5	按钮开关	LAY16		5
SQ1、SQ2、SQ3、SQ4	行程开关	JLXK1-311		4
M	三相鼠笼式异步电动机		380V（Y/△）	1

图中按下按钮开关SB4，则KM1线圈得电，继电器动作，电机M启动，此时KM1在3——4之间不能自锁，松开SB4后电机停转。同样原理，按下按钮开关SB5，则电机反方向点动。
如按下按钮开关SB2，则KM1得电而吸合，且KM1自锁，电机运转。设备运动到设定的位置后，SQ1动作，KM1失电，KM2得电，电机反向运转，带动设备反向运动，循环往复。
三、安装与接线：

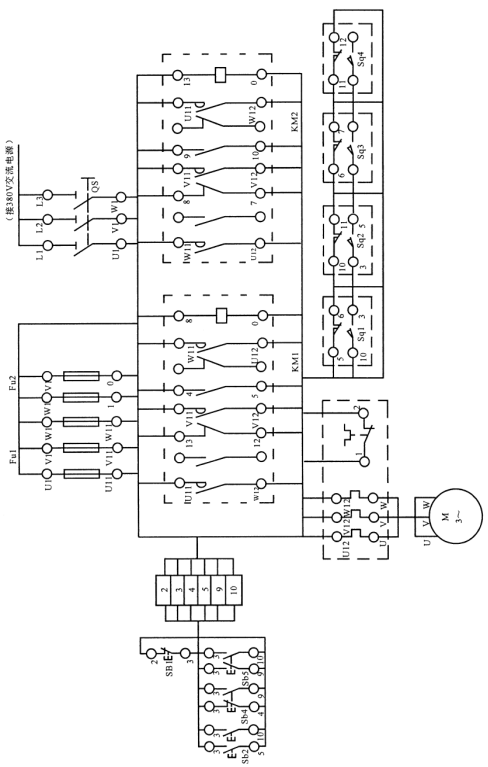

布置与接线可参考图17（b），操作者应画出实际接线图。安装与接线后应符合第二章2—1的要求。

四、检测与调试：
   经检查安装接线无误后，操作者可自行通电试车，若出现故障应根据现象分析排除。
