变频电冰箱综合原理实训台,变频电冰箱综合原理实训装置,变频电冰
2021-04-15 10:56
本装置是专门为职业院校制冷类相关专业而研制的实训装置，根据制冷类行业中与冰箱维修技术的特点，针对冰箱的电气控制以及制冷系统的安装与维修进行设计，强化了学生对空调冰箱系统管路的安装、电气接线、工况调试、故障诊断与维修等综合职业能力。装置融合了流体力学、热力学、传热学和电气控制等技术,集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体，包含了制冷系统维修的全部步骤，能满足实训教学、实际工程训练及职业技能竞赛的需要。
二、变频电冰箱综合原理实训台,变频电冰箱综合原理实训装置,变频电冰箱综合原理实训设备技术指标
1、输入电源：单相三线 AC220V±10% 50Hz
2、工作环境 ：温度-10℃～-40℃ 相对湿度≤85%（25℃）
3、设备容量 ： ≤1.5KVA
4、制冷剂：R600
5、外形尺寸（大约）780mm×500mm×1250mm
6、防触电保护类型 I类
7、安全保护：具有过压、过流、过载、漏电保护措施，符合国家相关标准。
8、环保等级 材料选用符合国家相关环保标
1）、模块工作电压范围（0~1000V），还可以无线联机，装在内部都可以联机手机或者电脑检测数据软件，设置有报警控制，宽电压大电流 1000V1000A 大功率大彩屏蓝牙无 线数传曲线版多功能，
2）、支持 3 大上位机联机系统 APP 软件，安卓苹果 PC 电脑无线连接通 ，各种测量参数一应俱全，自带一路电压测量功能，可以检测电压的参数，用以检测各种检测实训装置的电压电流、 电量等参数。功率功耗。显示语言可以中英文切换，适用范围更广。
3）、是一款基于2.4G无线数据传输技术的多功能模块，可以实时监测并显示交流电压、交流电流、功率、功率因素、能量、温度、时间等多种物理参数，而且该模块自带一路直流电压检测功能，，通过预留的继电器接口可以实现过功率保护，定时开关功能和直流欠压保护功能，并带有声音报警功能。
4）、该仪表采用3寸彩色液晶作为显示器，显示数据全面，清晰，易于观察。
无线传输数据，显示器和数据采集模块可以分离，可以实现远程监测数据；能实现手机远程无线遥控设置与测量功能，各种数据清晰可见，各种数据率曲线等
5）、自带蜂鸣器报警声音提示功能，OTP 定时开关功能，可配合继电器使用实现定时开启或定时关闭功能；
6）、能量累计带断电记忆功能，可清0；
7）、 LVP 欠压保护值，可配合继电器使用实现欠压关断保护功能，配合继电器使用可以实现定时开启或关闭的功能， 配合继电器可实现交流过功率和欠压关断保护；OPP 过功率保护值，可配合继电器使用实现过功率保护关断功能。超过设置的高值时，将出现此报警提醒界面。过功率报警提醒界面，检测到测试功率超过设置值时，将出现此报警提醒界面。低压报警提醒界面，将出现此报警.
三、变频电冰箱综合原理实训台,变频电冰箱综合原理实训装置,变频电冰箱综合原理实训设备功能说明
1、该装置集制冷系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、 充注制冷剂与运行调试于一体，包含了制冷系统维修的全部步骤，能满足实训教学、实际工程 训练及职业技能竞赛的需要。
2、该装置采用模块化设计，电气控制与制冷系统独立分开，并且电气部分设置检测点，测测端子以及各路的输出连接端子，可供学生进行独立接线、测试、远行等操作。

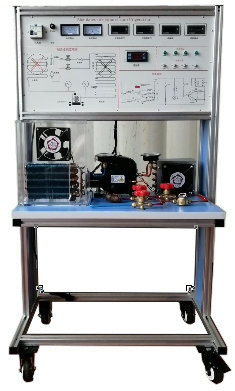

3、实训平台直观展示了冰箱的系统结构、工作原理。可清楚的看到制冷系统结构 及主要部件的实物，系统还配置有电流流电压表、交流电流表、压力表、信号指示灯等， 使整个空调系统、冰箱系统的实时工作状态一目了然。
4、冰箱箱体：为有机玻璃透明化，直观展现蒸发器的原理，温度能到达-5度
5、实验台：为铝合金结构，左边蓝色和装饰板和面板，整体为蓝色，
6、设备有4只温度表，可以测量制冷系统的主要温度变化，
7、这些系统的控制原理通过彩色图案到表示面板上，以便对流体系统、其组件和用于控制和调节的电气/电子电路进行完整的分析。
8、面板和电脑上有对应的指示灯。按钮，模式选择功能
四. 变频电冰箱综合原理实训台,变频电冰箱综合原理实训装置,变频电冰箱综合原理实训设备配置清单
| 序号 | 设备名称 | 单位 | 数量 | 备注 |
| 1 | 压缩机 | 1 | 套 | 变频 |
| 2 | 毛细管 | 1 | 套 | |
| 3 | 高压表 | 1 | 套 | |
| 6 | 低压表 | 1 | 套 | |
| 7 | 手动节流装置 | 1 | 套 | |
| 8 | 冷凝器 | 1 | 套 | |
| 9 | 蒸发器 | 1 | 套 | |
| 10 | 电子温度控制器 | 1 | 套 | |
| 11 | 故障开关 | 1 | 套 | |
| 12 | 冷凝风机 | 1 | 套 | |
| 13 | 蒸发风机 | 1 | 套 |
1、进行各种变频制冷原器件的识别。
2、进行变频冰箱制冷与系统的调试。
3、风冷电冰箱的原理演示
4、变频风冷电冰箱的控制实验
5、冰箱的原理，
6、变频电气接线操作，掌握各种制冷系统的外部接线方法。
7、制冷系统的故障识别：可通过各种制冷小系统中专设的故障阀门人为制造系统故障，通过故障现象和高低压，电流等表计参数进行故障判断。
8、充制冷剂：系统中增设专用充液阀（或三通阀）。通过充氟装置，可进行排出制冷剂，定量充灌制冷的实际操作。
9、抽真空、充氮、检漏：通过真空泵、充氮装置、可进行系统抽真空，充氮试压的实际操作，学员使用检漏工具查出系统中的泄漏点。
