MYDG-01B电子基础技术实训装置

电子基础技术实训装置-概述：本装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的综合实训考核装置，装置综合性强，实训内容丰富。适用高职、中职、中专、职校“数字电子技术”“模拟电子技术”等课程的实训大纲要求，其是学校新建或扩建实训室，迅速开设实训课程的理想设备。

一、技术性能
1、输入电源：～220V±10%  50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜0.5KVA
4、重量：120Kg
5、外形尺寸：1600mm×700mm×1500mm
二、实训装置基本配置及功能

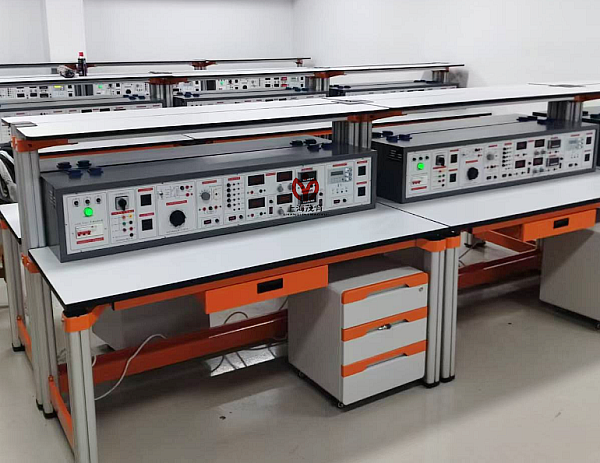

本实训台主要由实训主机箱、仪器架、电源控制箱、独立实训电路模块、实训桌（含磁吸式实训基座）、储存柜、学生凳等组成。
（一）实训主机箱
    实训主机箱为铁质双层亚光密纹喷塑结构，铝质面板，为实训提供直流电源、函数信号发生器、测试仪表及实训器件等。
1、电源部分：电源输入时信号灯亮，开启单相漏电开关,实训台开始工作。
1.1交流电源
1.1.1提供低压交流电源：0V、6V、10V、14V插头各一路及中心插头17V两路。
1.1.2提供0-240V连续可调交流电源，经整流环节同时可得0-250V直流电源，有表指示。
1.2、直流电源：
1.2.1四路固定直流电源：±12V、±5V，每路均有短路、过载保护功能。
1.2.2二路互相独立的0-30V连续可调恒流稳压电源，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设限流和保护功能，自动恢复功能。将两路0-30V电源通过适当的连接，可得到输出0～±30V连续可调或0-60V连续可调电源。
*2、功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度	电位器调节，正弦波输出具有20db,40db衰减
方波占空比	可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz，自动换档

3、连续计数脉冲：输出频率0.5-300KHz。
4、单次脉冲：每次可输出一对正负脉冲。
5、音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
6、智能直流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
7、智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（二）仪器架：仪器架置于实训台顶部，由截面尺寸：70×70mm，由高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件构成（非焊接工艺），外形美观，结构牢固耐用。
（三）磁吸式电子技术实训模块（★每个实训电路独立封装结构）
实训电路板模块由PCB面板与磁吸固定机构组成，每个实训项目配一块独立实训电路板模块；共有131个独立封装实训电路板模块，实训电路板设有参数测试点、故障设置开关，实训电路板PCB面板表面清爽、实训电路及符号线条清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准，具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训；实训时可根据实训内容和技能训练的需要，选取相应实训电路板模块等。
实训电路板模块配有公共实训基座，公共实训基座与实训电路板模块磁吸固定机构相配套，实训时只需把实训电路板模块放置公共实训基座上即可牢固吸附在公共实训基座上，然后做所需实训项目。公共实训基座结构符合人体工程学设计，实训操作方便，科学合理。
（四）实训桌
实验桌规格为1600（长）*700（宽）*1500（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌一桌两座，实验桌桌面配有磁吸式实训基座，与实训模块配套完成实训。实验桌后面二支截面尺寸70×70mm桌脚向上延伸，与一次成型铝压铸框架连接构件构成（非焊接工艺）牢固的支架，与实训屏、仪器架、电源控制箱组成一个完整的实训屏。
（五）储存柜：配备储存柜，存放实训模块及工具，实训模块存放区配硬质成型海绵，放置实训模块不易损坏，各区域标有模块名称，存取方便；储存柜底部4只高强度万向可制动PU脚轮，方便移动。
（六）学生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色。
四、实训项目

（一）模电部分实训 1、二极管的正向特性 2、二极管的反向特性 3、二极管的开关特性 4、二极管嵌位器 5、二极管限幅器 6、恒流源电路 7、恒压源电路 8、三极管的输入输出特性 9、三极管基本放大器性 10、三极管开关特性 11、三极管实用电路 12、三极管限幅器 13、并联电流负反馈电路&射极输出电路 14、并联电压负反馈电路 15、串联电流负反馈电路&串联电压负反馈电路 16、带负载单极小信号电压放大 17、低频小信号放大器 18、电压负反馈偏置电路 19、用电阻提高发射极电路 20、用负反馈消除自激振荡 21、用稳压管提高发射极电位 22、自举射极输出电路 23、OTL功率放大器 24、OTL互补对称放大器 25、差动放大器 26、差动输入单端输出 27、差动输入运算放大器 28、单管小信号放大器 29、场效应管分压式自偏压电路 30、射极跟随器 31、双管两级放大器&结型场效应管放大器 32、用电容衰减高频电压 33、长尾式差动放大器 34、RC桥式振荡器 35、RC移相振荡器 36、变压器反馈震荡器 37、电感式振荡器 38、电容三点式振荡器 39、矩形波震荡器 40、锯齿波震荡器 41、石英晶体振荡器 42、双T选项网络 43、音频振荡器 44、正弦波余弦波振荡器 45、正弦波震荡器 46、差动放大器基本电路&恒流源差动放大器 47、单端输入单端输出&差动输入双端输出 48、恒压源恒流源 49、集成功率放大器1 50、集成功率放大器2 51、三管OTL互补对称放大器 52、双电源差动放大器 53、四管OTL互补推挽功率放大器 54、电容隔直特性 55、分压式电流负反馈偏置电路 56、共发射极电路 57、共基极电路 58、共集电极电路 59、共漏极放大电路 60、共源极放大电路 61、共栅极放大电路 62、三极管的伏安特性 63、三极管基本放大原理 64、二极管稳定工作点 65、热敏电阻稳定工作点

66、反向输入保护措施 67、反向输入求和运算 68、反向运算基本电路 69、基本带通滤波电路 70、基本同相运算电路 71、矩形波振荡器 72、双端输入求和运算器 73、双限比较电路 74、同相输入保护措施 75、同相输入求和运算 76、同相运算放大器 77、变压整流滤波电路&倍压整流电路 78、电子调压器 79、电子滤波器 80、晶闸管触发可控硅 81、连续可调稳压电源 82、桥式整流稳压电路 83、三端集成稳压 84、三端可调集成稳压 85、稳压电源软启动 86、阻容二极管触发可控硅 87、并联稳压电源 88、串联型开关稳压电源 89、具有放大环节的稳压电源 （二）数电部分实训 90、TTL 与 门 91、TTL非门 92、TTL或门 93、TTL与非门 94、对称式多谐振荡器 95、二极管“非”门电路 96、二极管“或”门电路 97、二极管“与”门电路 98、三极管“非门”电路 99、三极管“或非门”电路 100、三极管多谐振荡器 101、与或非电路 102、8421编码器 103、8421译码器 104、D触发器 105、JK触发器 106、RS触发器 107、加减法计数器 108、七段译码器 109、同步十进制计数器 110、循环多谐振器 111、与非门功能的测试 112、CMOS驱动TTL 113、TTL驱动CMOS 114、单稳态电路 115、进位计数器 116、时基电路 117、同步时序电路 118、运放电路 119、增减计数器 120、AD转换器 121、DA转换器 （三）综合实用电路实训 122、电子报警器 123、电子门铃电路 124、光控电路 125、光控电路开关 126、航标灯 127、家用台灯调光电路 128、排风扇自动启闭电路 129、闪光灯 130、温控电路 131、音乐门铃电路

---
