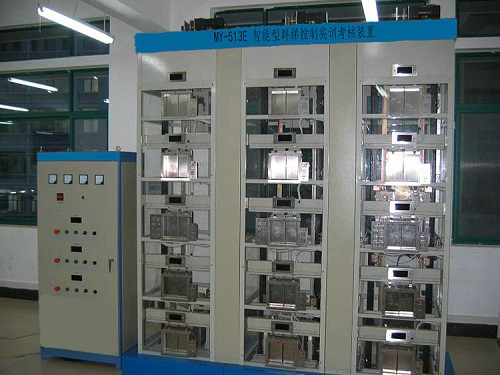

MY-513E 智能型群梯控制实训考核装置



二、技术参数：

1、输入电源：AC380V±5%(三相五线) 50Hz
2、额定功率：≤1KW
3、环境温度：-10℃～40℃
4、相对湿度：≤85%
5、外形尺寸：1980×660×3000mm
6、控 制 柜：800×480×1850mm
7、变 频 器：FR-E540-0.4K-CH
8、P   L   C：三菱FX2N-64MR
9、控制方式：开关量/数字量双控及VVVF技术
10、层     数：五层五站×三台
11、曳引机功率：90W/380V
12、设备重量：1000Kg
三、结构：
1、井道框架：相当于电梯附着的建筑物，为电梯提供支承，固定导轨，采用钢架结构。
2、曳 引 机：位于柜架顶部，是电梯的动力设备，安装在两条承重梁上。主要由以下部分组成。
3、电 动 机：鼠笼式三相感应电动机，采用变频变压(VVVF)驱动方式，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时，使转速相应从额定频率开始平滑地下降到零，实现电梯平层，保证了电梯运行平稳，模拟真实电梯良好的舒适感。
4、制 动 器：只在电梯通电运转时松闸，当电梯停止时制动，并保持轿厢位置不变，工作电压为AC220V。
5、控 制 器：采用蜗轮蜗杆减速器，具有精度高、效率高、噪音低的特点。
6、曳 引 轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的磨擦力。
控制柜：
1、变 频 器：根据PLC给出的指令，对电机的运行频率、电压进行调制，使电机平衡。
2、可编程序控制器(PLC)：控制电梯的运行状态，根据内呼或外呼信号，对电梯的位置进行逻辑判断，然后给出运行指令，使电梯实现应答呼梯信号、顺向载停、反向保留信号、自动关门等功能。
3、安全及门锁回路：由继电器回路组成，门锁、急停开关的通断决定安全回路的正常与否，以使PLC判断电梯是否处于安全状态。
4、导        轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
5、轿        厢：由曳引钢丝绳悬挂，通过曳引轮另一端连接对重，在导轨上运行，轿厢装备自动门，门上装有联锁开关，当门关闭后电梯才能启动，门上还有安全触板，当关门过程中碰到障碍物时，轿门马上开启。
6、对        重：与轿厢连接，作用是平衡轿厢的重量。
7、层        门：门上有门锁开关，当层门关闭后，电梯才能启动。
8、操 纵 箱：设在井道正面左侧，模拟乘客在轿厢内选层的信号输入设备
9、数字显层器：七段数码管显示轿厢所在楼层“1”、“2”、“3”、“4”、“5”选层按钮、开关门铵钮
10、方向指示灯：电梯运行方向指示
11、超重指示灯：电梯超重时指示(带声音报警)
12、电 源 锁：开关电梯电源，即首层外呼盒
13、减速信号系统：由永磁感应器构成，提供轿厢停层位置信号
14、’终端保护开关：感应器提供电梯运行终端信号，电梯超过它时，安全回路及电源被切断，保证电梯不超出终端。
