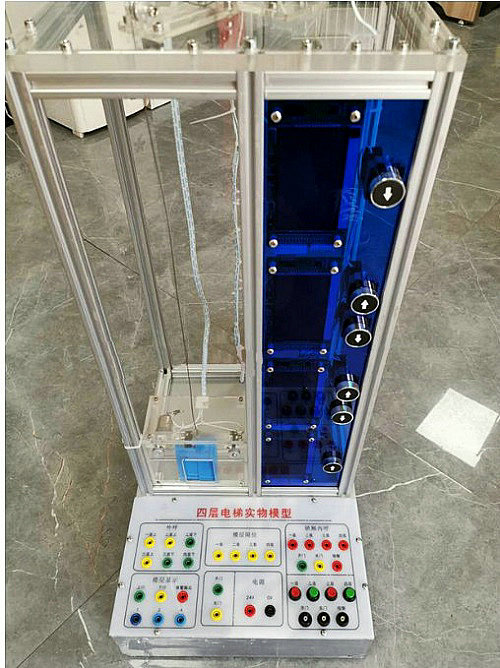

MY-513N微型四层电梯模型

一、微型四层电梯模型-概述：
电梯为微型四层电梯模型，基本具备实际电梯的所有功能。具有轿厢的升降和轿厢门的开与关功能的拖动系统，可采集现场的各种信号，如内选按钮信号、外选按钮信号、平层、限位信号、厢门限位信号，实现各种方式下电梯运行的逻辑控制功能。可作为PLC、单片机的被控对象使用。具有性能可靠、运行平稳、操作简单、能耗低和便于实训教学。
系统功能要求该系统要求将PLC、传感器应用、位置控制、复杂的开关量控制、时序逻辑控制有机结合成一体的教学装置。适合于楼宇自动化、机电一体化等专业的相关实验课程。要求能满足各高等院校所开设的《楼宇电梯系统运行管理与维护》、《现代电梯控制技术》等多个专业课程的主要实验项目，适合学生进行PLC实验、毕业设计和课程设计。
二、系统具体参数要求：
1、外形尺寸：长：380mm；宽：270mm；高:600mm
2、输入电源：单相三线AC220V±10%
3、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)海拔＜4000m
4、装置容量：＜2000VA安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准
三、系统配置要求：
1、实验装置能够进行电梯轿厢升降和电梯门开关两组控制，且可以结合起来进行实验。轿厢升降和电梯门开关由两个直流电机分别控制。每层电梯门旁都装有呼叫电梯上下行的按钮，轿厢内有1至4层的内部选择按钮和开关门按钮，轿厢运行的井道内装有楼层定位行程开关，电梯门两侧有开关门定位行程开关。
2、系统选用了按钮功能与指示灯功能合一的高级发光按钮，按钮信号与指示灯信号能够分别控制。其中，开门关门按钮是与指示灯相关联的，按钮按下的同时指示灯发光，按钮弹起指示灯熄灭。
3、PLC输入信号有6个外部呼叫按钮信号、4个内部选择按钮信号、4个楼层定位信号、2个内部开关门按钮信号和2个开关门定位信号共18个；
4、PLC输出信号有2个升降控制信号、2个开关门控制信号、6个外呼指示灯信号和4个箭头指示灯信号4个数码管楼层显示试试共18个。
5、为防止电机越位运行发生故障，系统设计了硬件保护电路。只要轿厢碰到一楼的行程开关，升降电机电源即刻便被切断，电梯停止下降，但上升运行功能不受影响；若轿厢碰到四楼的行程开关，电机即刻断电使电梯停止上升，同时不影响电梯下降。开关门运行系统也具有此硬件保护功能
6、模型主体采用铝合金和有机玻璃材料制作，结实美观，透明性好，便于观察内部结构及实验动作

友情提示：
1、设备验收：各采购单位收货时请检查微型四层电梯模型的货品外观，核实的微型四层电梯模型及配件，拒收处于受损状态的设备；

2、设备质保：茂育将为各采购单位提供微型四层电梯模型说明书内的质保条件和质保期，在质保范围内提供对微型四层电梯模型的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致微型四层电梯模型的选型错误或购买微型四层电梯模型数量错误，造成设备的退换货要求，将不被接受；
4、设备货期：对的微型四层电梯模型发货期为参考值，如您需要了解微型四层电梯模型的精确货期，请与上海茂育的销售人员联系；
5、咨询电话：如各采购单位对微型四层电梯模型有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电梯驱动系统实训台的技术咨询。
