MY-PV14光伏发电系统集成实验台

一、光伏发电系统集成实验台-介绍：

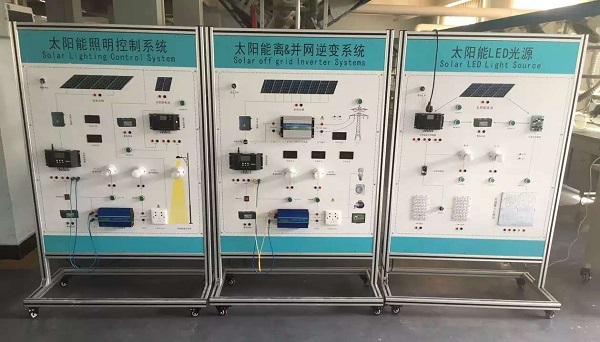

光伏发电系统集成演示版，主要由A、B、C三块主模板组成。A 太阳能照明控制系统演示模板、B 太阳能离&并网逆变系统演示模板、C 太阳能LED光源系统演示模板。

二、教学及研究演示项目
2、1、太阳能照明系统控制变换过程演示
演示1、太阳能离网电站大功率照明单元系统集成。
演示2、太阳能离网LED路灯照明单元系统集成。
演示3、太阳能离网电站单元工作过程：太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池→逆变控制器→交直流电器负载
演示4、太阳能离网路灯单元工作过程：太阳能电池子阵→多功能充放电控制器→蓄电池组→恒流模块→LED直流电器负载
2、2、太阳能离&并网逆变系统控制变换过程演示
演示1、太阳能微网电站大功率供电单元系统集成。
演示2、太阳能高压并网电站单元工作过程：太阳能电池方阵→汇流箱→同步逆变电源→公共高低压电力网
演示3、太阳能低压并网电站单元工作过程：太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池组→同步逆变电源→公共低压电力网
演示4、太阳能离网电站单元工作过程：太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池组→逆变电源→交流电器负载
2、3、太阳能LED光源系统变换过程演示
演示1、太阳能LED光源单元系统集成。
演示2、太阳能交通信号灯单元工作过程：太阳能电池子阵→多功能充放电控制器→蓄电池组→信号灯单元控制器→LED光源板
演示3、太阳能LED灯泡照明单元工作过程：太阳能电池子阵→通用充放电控制器→蓄电池组→LED灯泡
演示4、太阳能LED灯板照明单元工作过程：太阳能电池子阵→多功能充放电控制器→蓄电池组→恒流模块→LED灯板1输出＋LED灯板2输出
三、演示系统运行技术条件（单相输出）
3、1、供电单元
直流电能
◆ AC/DC模块功率：400W
◆ 光伏模块输出工作电压：10.8～28VDC
◆ 光伏模块控制工作电流：30A
◆ 模拟光源LED模块功率：12～28W
交流电能
◆ AC输入电压：220V
◆ AC输出功率：300W
3、2、充放电控制器
◆ 使用单片机和专用软件，实现智能控制，12/24电压自动识别系统。
◆ 采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。
◆ 多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
◆ 具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。
◆ 浮充电温度补偿功能。
◆ 使用了大屏幕LCD液晶显示器、充电、放电，光伏、蓄电池，负载各参数一目了然，一键式操作即可完成所有设置，方便直观。
3、3、并网逆变模块
◆ 直流输入电压：10.8～30.2VDC
◆ 输入电流：12.5A
◆ 额定蔬出功率：300W
◆ 输出电压：170V～260VAC
◆ 频率范围：45Hz～53Hz
◆ 工作效率：99%
◆ 功率因数：>0.99
◆ 波形失真率≤5%
◆ 工作环境：温度-20℃～50℃
◆ 相对湿度：﹤90﹪（25℃）
3、4、离网逆变模块
◆ 额定输入电压：10.8V～17V
◆ 额定输出电压220VAC±10%
◆ 输出频率：50HZ±1HZ
◆ 输出波形；正弦波
◆ 额定输出功率300W；
◆ 逆变效率：≥82%。
3、6、负载单元
◆ 交流线性电阻负载：3～15～120W
◆ 直流模拟负载：12V/28WLED路灯板
3、7、LED 显示
◆ 太阳能控制器：充电、过压、欠压、过放、运行
◆ 蓄电池模拟电压（高-中-低）
3、8、移动支架
◆ 不锈钢支架：不锈钢板料折弯加工焊接。
◆ 展示板：铝合金框价和铝塑板加工成型。
◆ 移动底盘：可跟据不同的展示要求进行系统组合。
