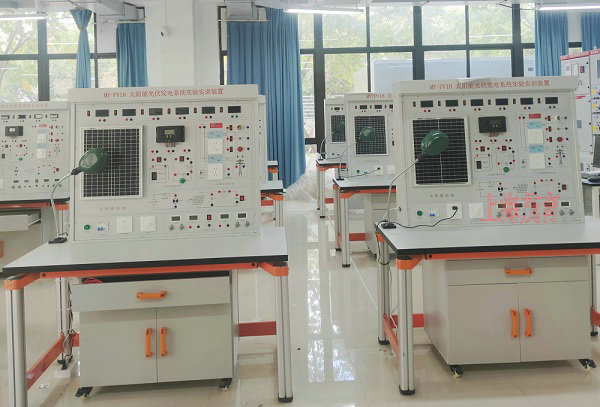

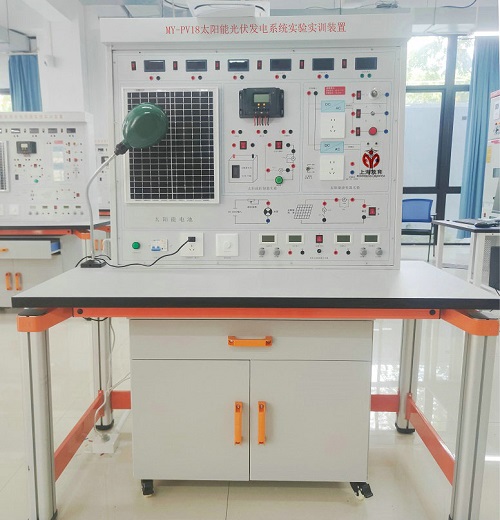

MY-PV18太阳能光伏发电教学实验平台

一、太阳能光伏发电教学实验平台，太阳能光伏发电实验台是基于太阳能发电，电能的整流、储存和逆变于一体的实训装置。系统分别由模拟太阳装置、光伏电池、控制器模块、离网逆变模块、同步并网模块、仪表监测模块、交直流负载模块，7 个部分组成装置采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。

二、主要技术指标及规格：
1）、外形尺寸：1200×750mm×1700mm
2）、太阳能电池组具体参数：
  1）峰值功率：30W
  2）最大功率电压：17.5V
  3）最大功率电流：1.95A
  4）开路电压：22V
  5）短路电流：2.2A
  6）安装尺寸：350*490*18mm
三、太阳能控制器具体功能：
  1）使用单片机和专用软件，实现智能控制，自动识别24V系统。
  2）采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。
  3）多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
  4）具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。
  5）浮充电温度补偿功能。
6）使用定制大屏幕LCD液晶显示器、充电、放电，光伏、蓄电池，负载各参数一目了然，一键式操作即可完成所有设置，方便直观。
  ◆ 优良的通讯功能配备独立的上位机软件，保证与PC机之间良好通讯，画面人性化，清晰、直观、操作方便。与PC机连接后对控制器的参数及功能控制更加灵活，充分满足不同教学应用需求。
四、蓄电池：
1）自放电率低
2）使用寿命长
3）深放电能力强
4）充电效率高工作温度范围宽
5）增加系统停机时蓄电池电量自动测量功能
五、离网逆变器：正弦波逆变器，具体功能参数如下：
1）纯正弦波输出(失真率<4%)
2）输入输出完全隔离设计
3）能快速并行启动电容、电感负载
4）三色指示灯显示，输入电压,输出电压，负载水准和故障情形
5）负载控制风扇冷却
6）过压/欠压/短路/过载/超温保护
7）输入电压：10-16VDC
8）输出电压：110V/220VAC
9）输出功率：300W
六、负载：
1）直流负载包括：LED灯，风机等；
  2）交流负载包括：节能灯和交流电机等。
七、并网逆变器：并网逆变器具有DC－DC和DC－AC两级能量变换的结构。DC－DC变换环节调整光伏阵列的工作点使其跟踪最大功率点；DC－AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。
   系统面板设有用来测量DC、AC相关参数的多个测试端口，可测量DC-DC电压电流变化和DC-AC逆变过程中的电压电流及曲线变化和波形对比。
6级功率搜索功能
   在自动调整的过程中，会看到LOW灯不停的闪烁，功率会由0作为起点，向最大功率点加大输出功率，重启最多为6次，然后进入功率锁定状态，锁定时ST灯长亮。
在进行6级功率搜索程序时，所需的时间为10分钟。
宽电压输入（15-62VDC）
二级功率变压转换
◆ 高频双向并网，单向并网功能
◆ 高频直接调制，AC半波合成
◆ 双向并网方式：直接负载消耗，逆向传输AC电流
◆ 单向并网方式：直接负载消耗，禁止逆向传输AC电流
多频率输出功能，可适用于50Hz/60Hz频率的AC交流电
◆ 频率范围：45Hz~63Hz
  ◆ 直接连接到太阳能电池板（不需要连接电池）
八、监测仪表：完成实验时数据的读取，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流。
1、电压显示系统：DC 0-50V AC 0-500V自动换挡
2、液晶屏显示：SMD结构
3、测量精度：AC为1级，DC为0.5级
4、响应时间：≤0.5秒
5、电流显示系统：DC O-100MA AC 0-5A AC 0-2A 自动换挡
6、液晶屏显示；SMD结构
7、测量精度：AC为1级，DC为0.5级
8、响应时间：≤0.5秒
9、环境温度：0～50℃
八、模拟实验电源：
1、输入电压：AC220 (V)；
2、频率范围：50/60 (HZ)；
3、输出电压：DC 0-32 (V)；连续可调
4、输出电流：DC 0-2 (A)；连续可调
5、输出功率： 64W；按键式开关。
6、智慧教室综合测控系统
该系统采用一体化设计，要求所有功能集中在一块核心控制器上，禁止采用多种模块拼装，确保使用人员的人身安全及设备安全的性能指标。
（一）、虚拟示波器所需实现的功能：50MHz   2路波形测量功能；
（二）2路逻辑分析仪功能；
（三）1路任意波形信号发生器输出；
200MSa/s高速实时采样，50MHz带宽，波形测量完全满足教学实验要求，波形平滑不失真。
（四）2路PWM脉冲信号发生器：可设置频率、占空比。
（五）、万用表功能
1、万用表的电阻测量功能；
2、万用表的直流电压测量功能；
3、万用表的交流电压测量功能；
4、万用表的交流电流测量功能；
（六）、人机界面功能
*1、人机界面显示所测量的波形，并显示相应的量测值；
*2、可通过点击界面按钮，将所测量的波形插入实验报告模板中；
*3、学生的实验报告结果可通过点击界面按钮，统一上传到指定的教师电脑文件夹下；
（七）、实验室安全监控功能
1、环境参数测量：可同时测量显示温湿度、CO2浓度和PM2.5；
2、电气参数测量：可测量控制台电压电流，并计算出功率；
3、过流、过压、欠压（阀值可设置）报警跳闸保护；
4、安全防护：实验室环境安全监控装置（PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常（火警）报警）；5、节电功能：长期无人实验时，自动关闭总闸开关，实现安全和节电效果；
九、实验项目：
  实验一 太阳能光伏板能量转换实验
  实验二 环境对光伏转换影响实验
  实验三 太阳能电池光伏系统直接负载特性实验
  实验四 太阳能控制器工作原理实验
  实验五 接反保护实验
  实验六 太阳能控制器对蓄电池的过充保护实验
  实验七 太阳能控制器对蓄电池的过放保护实验
  实验八 夜间防反充实验
  实验九 离网型逆变器工作原理实验
  实验十 独立光伏发电实验
  实验十一 并网型逆变器工作原理实验
  实验十二 光伏并网实验

友情提示：
1、设备验收：各采购单位收货时请检查太阳能光伏发电教学实验平台的货品外观，核实太阳能光伏发电教学实验平台的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供太阳能光伏发电教学实验平台使用说明书和质保期，在质保范围内提供对太阳能光伏发电教学实验平台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的太阳能光伏发电教学实验平台选型错误或设备购买数量错误，造成太阳能光伏发电教学实验平台的退换货要求，将不被接受；
4、设备货期：对太阳能光伏发电教学实验平台的发货期为参考值，如您需要了解太阳能光伏发电教学实验平台的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对太阳能光伏发电教学实验平台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关太阳能光伏发电教学实验平台的技术咨询；
