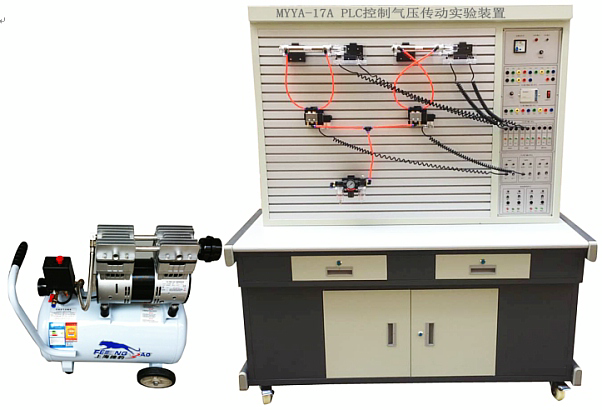

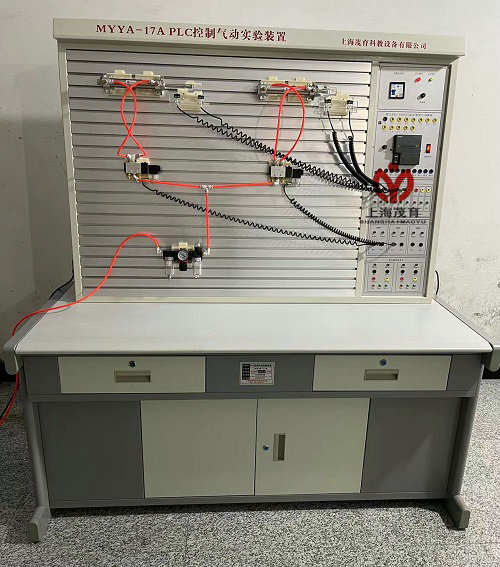

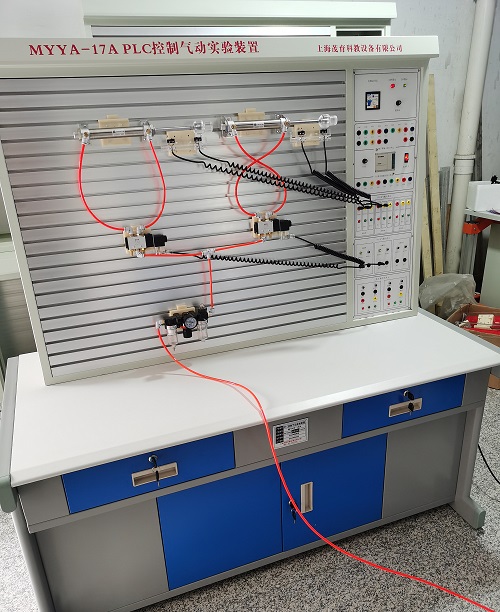

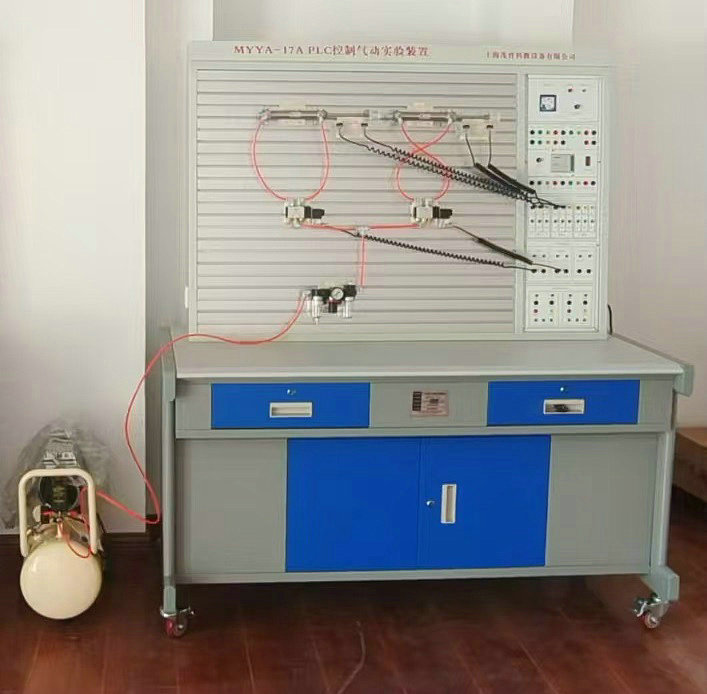

MYYA-17A PLC控制气压传动实验装置

PLC控制气压传动实验装置-是根据《液压与气压传动》、《气动控制技术》等通用教材的内容要求，同时吸收了该专业广大师生的建议，经过精心设计及与可编程控制器（PLC）的完美结合,使气动原理与自动控制理论能得到有效的运用。该系装置除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程控制器（PLC）的学习及其基本应用实验等，是机电一体化专业理想的实验设备。
传动实验台适应于大中专院校、职业学校机械工程、机电一体化和自动化专业开设《液压与气压传动》、《气动控制技术》和《PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电和气动一体化的综合实验台。学生通过操作实验及课程设计，可以更准确、形象地深入了解，掌握气动元件的结构，气动回路的控制原理及设计方法等。还能通过实验，掌握PLC可编程控制器的功能，控制原理及编程技巧等。
二、主要技术参数：
1、输入电源：220V．允差±l0%，50Hz；
2、装置容量：≤2kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×700mm×1750mm
6、静音无油空气压缩机：工作电源：AC220V；电机功率：550W，公称容量30L；
额定输出气压0.7Mpa
7、PLC主机模块：主机选用三菱FX1S-20MR，12路开关量输入，8路继电输出。
8、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
三、主要特点：

1、气动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
3、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。
4、采用静音空压机，为实训室提供一个较好的实训环境。
5、实训气源压力低，系统额定压力为0.7 Mpa，电气控制采用低电压直流
24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
6、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
7、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。
四、气动基本实训回路：

1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
五、配置清单：

序号	名称	型号	数量	备注
1	实训桌	1500mm×700mm×780mm	1张
2	实训台	1330mm×300mm×920mm	1台
3	PLC主机模块	三菱FX1S-20MR	1块
4	电源模块		1块
5	继电器控制模块		1块
6	PLC控制按钮模块		1块
7	静音无油空气压缩机	工作电源：AC220V；电机功率：550W公称容量30L；额定输出气压0.7Mpa	1台
8	单作用缸	QGX25ⅹ100	1只
9	双作用缸	QGX25ⅹ100	2只
10	旋转气缸（透明）		1只
11	三联件	AC2000	1只
12	减压阀（带压力表）	AR2000	1只
13	手动换向阀	H210—08	1只
14	单电磁换向阀（二位三通）常开	3V210-8	1只
15	单电磁换向阀（二位三通）常闭	3V210-8	1只
16	单电磁换向阀（二位五通）	4V210-8	2只
17	双电磁换向阀（二位五通）	4V220-8	1只
18	双电磁换向阀（三位五通）	4V230-8	1只
19	单气换向阀（二位五通）	4A210—08	2只
20	双气换向阀（二位五通）	4A220—08	2只
21	行程阀（机控）	MOV—2	1只
22	行程阀（按钮）	MOV—3A	1只
23	行程阀（按钮带锁）	MOV—3	1只
24	或门型梭阀	KV—08	2只
25	快速排气阀	QE—02	2只
26	单向节流阀	ASC-08	2只
27	单向节流阀（装在缸体上）	JSC601	7只
28	单向阀	1/4	2只
29	顺序阀（透明）		1只
30	气容		1只
31	消声器	1/8	2只
32	消声器	2/8	1只
33	三通（T型三通）	Ø 6	6只
34	三通（Y型减径三通）	Ø 8—Ø 6	1只
35	四通	Ø 6	4只
36	气管	PU6ⅹ4	20米
37	行程开关（装在缸体上）		2只
38	编程电缆（适配器）	三菱	1条
39	工具箱		1个
40	内六角扳手		3把
41	螺丝刀		2把
42	剪刀		1把
43	活动板手		1把
44	尖嘴钳		1把
45	气孔塞头	Ø 6	10只
46	气动实训说明书	茂育	1册
47	三菱PLC编程软件、程序软件	光盘	1盘
