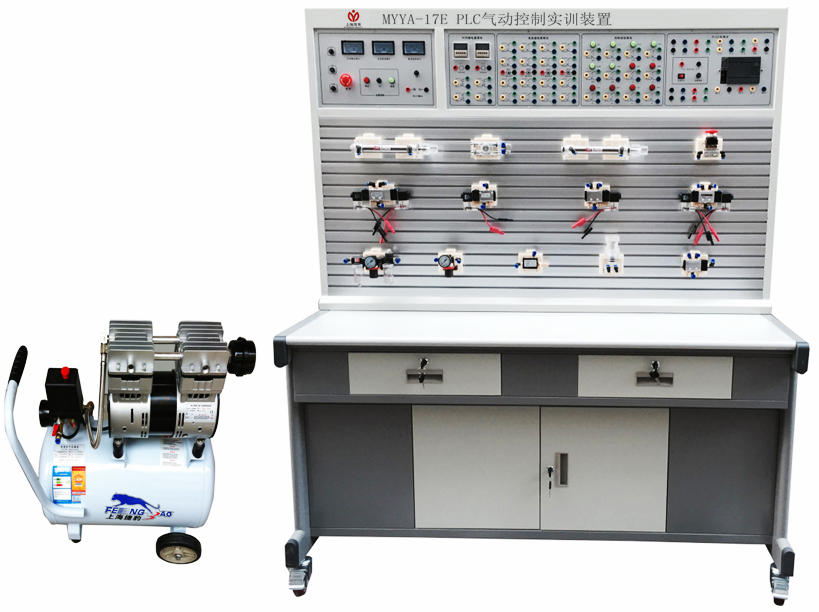

MYYA-17E气动PLC控制实训装置（铝槽式）

气动PLC控制实训装置（铝槽式）是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，精心设计而成。气动PLC实验台除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器(PLC)学习及其基本应用实验等，是机电完美结合的典型实验设备。

  气动实训装置适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》《气动控制技术》《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。
一、主要技术参数：

1、输入电源：220V．允差±l0%，50Hz；
2、装置容量：≤2kVA；
3、环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×700mm×1750mm
6、静音无油空气压缩机：工作电源：AC220V；电机功率：750W公称容量24L；额定输出气压0.8Mpa
7、电器控制单元：
（1）电源模块：电源部分别配有一个380V电压表、直流电压表、电流表，监视装置的输入交、直流电源及电流指示。启动/停止按钮主要用于控制气泵是否通电。提供电气控制电路中的AC220V交流电压、DC24V直流电压。
（2）PLC主机模块：主机选用三菱FX1S-20MR，12路开关量输入，8路继电输出。
（3）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
二、主要特点：

1、气动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
3、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。
4、采用静音空压机，为实训室提供一个较好的实训环境。
5、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
6、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
7、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。
三、气动基本实训回路：
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、残压排除回路
24、自动与手动运用回路
25、双手操作回路
26、PLC编程软件学习和使用
四、配置清单：

序号	名    称	型 号	数量	单位
1	实训桌	1500mm×650mm×780mm	1	张
2	实训台	1330mm×300mm×920mm	1	台
3	PLC主机模块	三菱FX1S-20MR	1	块
4	电源模块	AC220V交流电压、DC24V直流电压	1	块
5	继电器控制模块		1	块
6	PLC控制按钮模块		1	块
7	静音无油空气压缩机	电机功率：750W公称容量24L；额定输出气压0.8Mpa	1	台
8	单作用缸	QGX25ⅹ100	1	只
9	双作用缸	QGX25ⅹ100	2	只
10	旋转气缸	（透明）	1	只
11	三联件	AC2000	1	只
12	减压阀（带压力表）	AR2000	1	只
13	手动换向阀	H210—08	2	只
14	单电磁换向阀（二位三通）常开	3V210-8	1	只
15	单电磁换向阀（二位三通）常闭	3V210-8	1	只
16	单电磁换向阀（二位五通）	4V210-8	2	只
17	双电磁换向阀（二位五通）	4V220-8	1	只
18	双电磁换向阀（三位五通）	4V230-8	1	只
19	单气换向阀（二位五通）	4A210—08	2	只
20	双气换向阀（二位五通）	4A220—08	2	只
21	行程阀（机控）	MOV—2	1	只
22	行程阀（按钮）	MOV—3	1	只
23	行程阀（按钮带锁）	MOV—3A	1	只
24	或门型梭阀	KV—08	2	只
25	快速排气阀	QE—02	2	只
26	单向节流阀	ASC-08	2	只
27	单向节流阀（装在缸体上）	JSC601	7	只
28	单向阀	1/4	2	只
29	顺序阀	（透明）	1	只
30	气容		1	只
31	消声器	1/8	2	只
32	消声器	2/8	1	只
33	三通（T型三通）	Ø 6	6	只
34	三通（Y型减径三通）	Ø 8—Ø 6	1	只
35	四通	Ø 6	4	只
36	气管	PU6ⅹ4	20	米
37	磁性开关		4	只
38	编程电缆（适配器）	三菱	1	条
39	实验导线	茂育	1	包
40	工具箱	茂育	1	个
41	内六角扳手	茂育	3	把
42	螺丝刀	茂育	2	把
43	剪刀	茂育	1	把
44	活动板手	茂育	1	把
45	尖嘴钳	茂育	1	把
46	气孔塞头	Ø 6	10	只
47	气动实训说明书	茂育	1	册
48	三菱PLC编程软件、程序软件	光盘	1	盘

---
