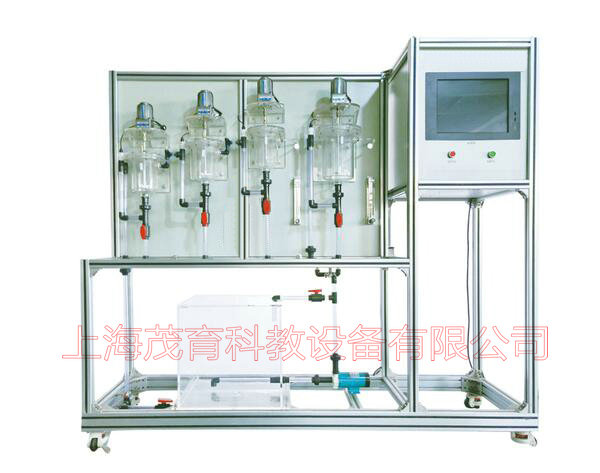

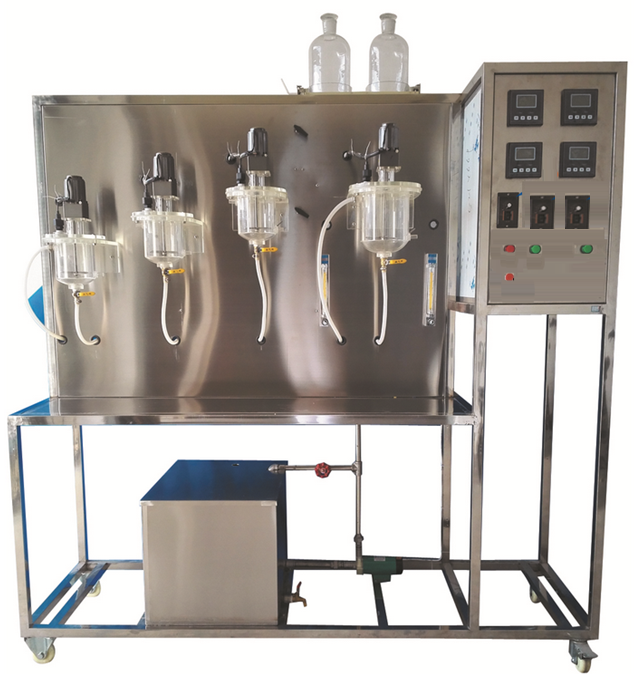

MYHG-4B 多釜串联实验台

多釜串联实验台-是通过实验了解停留时间分布测定的基本原理和实验方法；掌握停留时间分布的统计特征值的计算方法；学会用理想反应器的串联模型来描述实验系统的流动特性。

技术指标	说明
装置功能	1通过实验了解停留时间分布测定的基本原理和实验方法。 2.掌握停留时间分布的统计特征值的计算方法。 3.学会用理想反应器的串联模型来描述实验系统的流动特性。
设计参数
主要配置	有机玻璃反应釜、转子流量计、水箱、水泵、搅拌电机、在线电导率仪、转换模块及软件、阀门、管道、不锈钢框架、仪表柜、软件。
公用设施	水：装置自带不锈钢水箱桶，连接自来水接入。电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。实验物料：水--- KCl，外配设备：电脑
主要设备	1、釜式反应器1.0L，直径φ120mm，高度120mm，有机玻璃制成，3个。　　　 2、釜式反应器3.0L 直径φ150mm，高度200mm，有机玻璃制成，1个。 3、MP-20RM微型磁力泵：功率30W，最大流量1m³/h，扬程6m。 4、交流可调速电机：搅拌马达6W，转数90－600r/min，无级变速调节。其操作板置于控制柜上，转速可在操作板上进行调节。 5、LZB-10液体转子流量计：流量范围6～60 L/h ，观察、控制进水流量。 6、数显电导率仪：在线电导率检测仪，0-2000S·cm 4个，电导电极：4支。 7、LWB电磁阀（24v）和三通阀控制切换示踪剂，数显计测器控制示踪剂加入量。 8、各项操作及转速、电导率、流量的显示、调节、控制全在控制屏面板进行。 9、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。 10、外形尺寸：1800×500×2000mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。 11、转换模块及在线监控软件一套。
测控组成	变量	检测机构	显示机构	执行机构
	电机转数	霍尔开关	转数显示仪	调速器
	流量	转子流量计	转子流量计	转子流量计
	浓度	在线电导率仪	数字显示	无
采集型：
测控组成	变量	检测机构	显示机构	执行机构
	电机转数	霍尔开关	转数显示仪，精度：0.5%FS	精密数显调速器
	三釜进水流量	转子流量计	转子流量计	手动调节
	单釜进水流量	转子流量计	转子流量计	手动调节
	浓度	在线电导率仪	数字显示，精度：0.5%FS	浓度
	示踪剂流动时间	时间控制器	上位机采集	无
软件组成	模拟模块：高达16位分辨率，内建RS485通讯模式；功能：电导率、时间等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套
