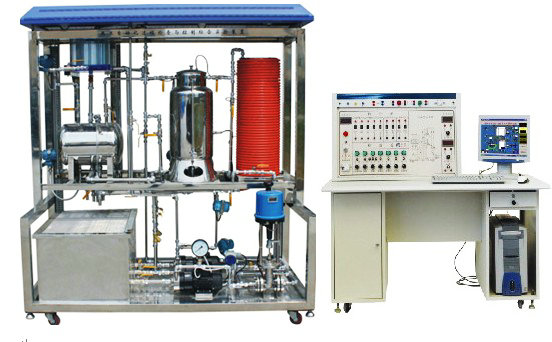

MYG-66热工自动化过程控制实验装置

热工自动化过程控制实验装置-主要特点:
被调参数囊括了流量、压力、液位、温度四大热工参数,系统除了改变调节器的设定值作阶跃扰动外，还可在对象中通过电磁阀和手操作阀制造各种扰动，一个被调参数可用不同动力源、不同的执行器、不同的工艺线路下可演变成多种调节回路，以利于讨论、比较各种调节方案的优劣，能进行多变量控制系统及特定过程控制系统实验，能够完成锅炉汽包虚假水位特性实验以及分段过热控制系统实验。
二、技术性能

1、输入电压：三相五线制380V±10%  50Hz
2、工作环境：环境温度-5℃～+40℃　相对湿度＜85%（25℃）
三、装置组成：
对象系统的结构及组成
1、实验对象系统包含有：不锈钢储水箱；上水箱为有机玻璃圆筒型水箱；下水箱为不锈钢锅炉汽包；2、三相4.5kW电加热锅炉（由不锈钢锅炉内胆加温筒和封闭式外循环不锈钢冷却锅炉夹套构成）和铝塑盘管组成。
3、系统动力系统有三套：一套由三相（380V交流）不锈钢磁力驱动泵、电动调节阀、电磁阀、涡轮流量计等组成；一套由三相不锈钢磁力驱动泵（220V变频）；另一套由三相不锈钢磁力驱动泵（220V变频）、涡轮流量计等组成。
4、整套对象系统完全由不锈钢材料制造，包括对象框架、管道、底板，甚至小到每一颗紧固螺钉。
对象系统中的各类检测变送及执行装置
5、扩散硅压力变送器两只：分别检测上水箱、锅炉汽包液位
6、涡轮流量计三只：分别检测两条动力支路及盘管出水口的流量
Pt100热电阻温度传感器六只：分别用来检测锅炉内胆、锅炉夹套、盘管（三只）及上水箱出水口水温
7、执行器：包含电磁阀、电动调节阀各一个
8、三相380V不锈钢磁力驱动泵、三相220V不锈钢磁力驱动泵（2台）以及三相电加热管
四、实验内容：

1、过程控制系统组成认识实验
2、过程控制及检测装置硬件结构组成认识
3、传感器的校正(零点迁移与量程调整)
4、单容水箱特性测试实验
5、锅炉汽包虚假水位特性测试
6、双容水箱特性测试实验
7、单回路控制系统实验
8、单回路控制系统的实验
9、上水箱（或下水箱）液位的定值控制实验
10、双容水箱液位的定值控制实验
11、锅炉内胆静态水温的定值控制实验
12、锅炉内胆动态水温的定值控制实验
13、锅炉夹套水温的定值控制实验
14、电动阀支路流量的定值控制实验
15、变频调速磁力泵支路流量的定值控制实验

---

友情提示：
1、设备验收：各采购单位收货时请检查热工自动化过程控制实验装置的货品外观，核实的热工自动化过程控制实验装置及配件，拒收处于受损状态的热工自动化过程控制实验装；
2、设备质保：茂育将为各采购单位提供热工自动化过程控制实验装置说明书内的质保条件和质保期，在质保范围内提供对热工自动化过程控制实验装置的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致热工自动化过程控制实验装置的选型错误或购热工自动化过程控制实验装置数量错误，造成热工自动化过程控制实验装的退换货要求，将不被接受；
4、设备货期：对的热工自动化过程控制实验装置发货期为参考值，如您需要了解热工自动化过程控制实验装置的精确货期，请与上海茂育的销售人员联系；
5、咨询电话：如各采购单位对热工自动化过程控制实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关热工自动化过程控制实验装置的技术咨询。
