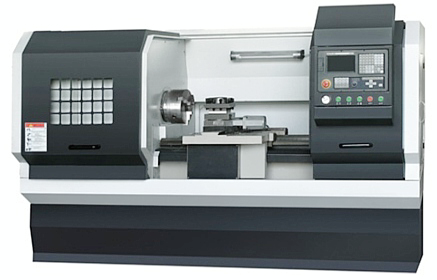

MY-CK6150型 教学数控车床



一、教学数控车床-产品概述：该机床可实现自动完成车削多种零件的内外圆，端面、切槽、任意锥面、球面及公、英制圆柱、圆锥螺纹等工序。并配有完备的S．T．M功能，控制自动加工过程。该机床床身导轨采用超音频淬头工艺，耐磨性强，精度保持性好；主轴系统结构先进，回转精度高，抗振性好，具有较高的切削性能；纵、横向采用滚珠丝杆传动；动态响应优良，整机噪音低。该机床对于大、中、小批量、多品种、多规格零件的轮番加工有较强的适应能力，尤其是加工圆锥面、圆球面等特形零件更能显示出它效率高、质量稳定可靠的优越性。

二、机床特点：
1、本机床底座宽大厚实，重量足、重心低、支承优，为高速高精加工提供了有力保障；并对吊装铲运进行了合理安排。
2、床身及主要部件均采用高规格的云南优质铸铁，通过先进的全树脂砂浇铸型工艺，极大的提高了机床结构的精度和稳定性，适应高速度、高精度加工。
3、机床关键结构件均由五面体加工中心、龙门导轨磨、专用镗铣卧加等大型进口高精度数控设备加工，工艺优、精度高。
4、机床的功能部件，包括主轴、滚珠丝杠、润滑装置、刀架、联轴器、丝杠轴承等均为进口/国内名优产品，可靠耐用。
5、二轴进给系统导轨采用淬火并贴塑（硬轨）工艺，耐磨性强，精度保持性好；主轴系统结构先进，回转精度高，抗振性好，具有较高的切削性能；纵、横向采用滚珠丝杆传动；动态响应优良，整机噪音低。
6、滚珠丝杠的结构，可完成精准的移动及定位，摩擦小、速度快、寿命长。
7、二轴滚珠丝杠均采用预拉伸安装，提高了丝杠的刚度，最大限度地减少由于高速运转热变形引起的误差。
8、滚珠丝杠轴承为进口专用丝杠轴承，极大的提高了进给轴的轴向刚性、精度和抗冲击力。
9、滚珠丝杠与交流伺服电机轴采用弹性联轴器进行无间隙直联传动，保证机械运动的准确定位。
10、配置自动集中润滑系统，对导轨和滚珠丝杠进行定时定量润滑。提高了机床加工精度和使用寿命。
11、机床配置防护罩，采用整体的钣金防护底盘，加以得当的水油电气处理，整体新颖美观、可靠实用，
12、采用独立冷却水箱，铁屑及冷却液回收方便，无飞溅渗漏现象，为工厂管理和工作区域的卫生提供了有力的保障。可随时快速排屑，节省时间人力。
13、数控系统及驱动单元均为著名品牌的成熟产品；PLC历经多年应用，安全可靠；机床电气设计精当、工艺规范、电器均为国际/国内品牌，故障低、经久耐用。
14、机床装配工艺精细，运动部分经激光干涉仪和球杆仪补正精度，大大提高了机床运行精度，机械精度远优于国标。
15、卧式数控车床外形美观，结构合理，用途广泛，操作方便。该机床可实现自动完成车削多种零件的内外圆，端面、切槽、任意锥面、球面及公、英制圆柱、圆锥螺纹等工序。并配有完备的S．T．M功能，控制自动加工过程。该机床床身导轨采用超音频淬头工艺，耐磨性强，精度保持性好；主轴系统结构先进，回转精度高，抗振性好，具有较高的切削性能；纵、横向采用滚珠丝杆传动；动态响应优良，整机噪音低。该机床对于大、中、小批量、多品种、多规格零件的轮番加工有较强的适应能力，尤其是加工圆锥面、圆球面等特形零件更能显示出它效率高、质量稳定可靠的优越性。
二、人 员 培 训

序号	项目	培训内容
1	编程	1） 程式组成、坐标系介绍 2） 指令特别介绍讲解
		学员练习编程
2	操作	1) 机床整体结构、开机步骤、操作面板按键功能介绍 2) 加工程式编辑、操作讲解、学员练习编辑程式
		1) 刀具补正方法及工件移动设定讲解及学员练习 2) 程式测试步骤讲解及学员练习 3) 机床操作注意事项及防撞车注意事项
3	机械维护	1） 机械结构介绍 ·主轴结构介绍 ·X、Z轴结构介绍 ·换刀机构介绍 ·冷却及润滑系统结构介绍
		1) 常见机械故障及维护： ·主轴异声 ·换刀动作分解 ·X轴异声及方向尺寸不准 ·Z轴异声及方向尺寸不稳 ·撞车处理过程
4	电器维护	1） 常见电器元件及符号介绍 2） 基本电器知识介绍 3） 机床CNC电器控制图讲解
		1) 常见电器故障排除 ·常见处理方法 ·伺服报警处理 ·模组及主机板指示灯说明 2) 参数含义及修改方法
5	测试	程式操作测试 机械、电器维护

三、机床的主要规格与参数

技术名称	技术参数
床身上最大工件回转直径	Φ500mm
刀架最大工件回转直径	Φ290mm
最大工件长度（顶尖距）	1000mm
最大加工长度	850mm
最大车削直径	Φ500mm
主轴中心高	260mm
主轴转速级数	手动三挡(档内自动无极)
主轴电机功率	7.5KW
主轴转速范围	45～260、140～800、280～1600r/rpm
主轴前轴承内径	Φ120mm
主轴通孔直径	Φ82mm
主轴头形式	A2-8
主轴孔锥度	前端Ф90     1:20
快移进给速度	X轴:4m/min    Z轴:8m/min
刀架最大行程	X轴:280mm     Z轴:850mm
最大切削速度	X轴:4000mm/min   Z轴:5000mm/min
定位精度	≤（X）0.018mm（Z）0.024mm
重复定位精度	≤（X）0.006mm（Z）0.011mm
刀柄尺寸	□25×25mm
刀柄尺寸重复定位精度	≤0.008mm
尾座套筒直径	Φ75mm
尾座套筒行程	150mm
尾座主轴锥孔锥度	5#莫氏
标准刀架形式	立式四工位电动刀架
换刀时间(单工位)	2.4s
工件加工精度	IT6～ IT7
工件表面粗糙度	Ra1.6
外形尺寸	2700×1450×1700mm
机床净重量	2800KG
电源类型/功率	三相AC380V ±10%  50HZ  ≤10KW
数控系统	HNC-808DiT（总线控制）

1：变频主轴（实现无级调速）
2：K11250型三爪自定心手动卡盘
3：四工位电动刀架
4：X/Z轴伺服进给电机
5：大流量冷却系统
6：自动润滑系统

---
