MYCN-10循环式空调过程实验装置

循环式空调过程实验装置-功能：

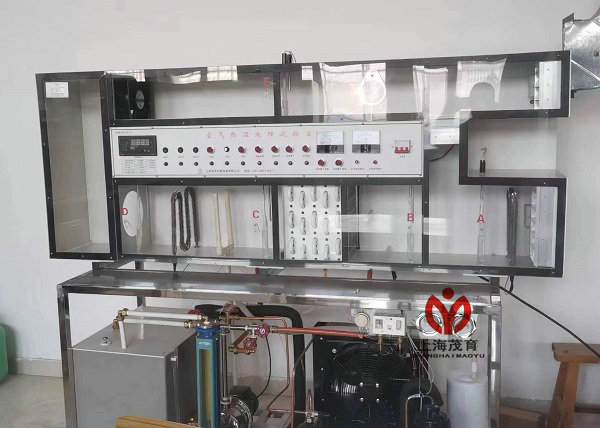

本实验装置为《空气调节》课程实验教学设备,用它可以模拟不同季节室内和室外的环境和空气处理调节的方法,进行集中式空调系统不同循环形式的空气调节实验。还可以做变风量运行调节实验和制冷系统的参数测定及其调节实验。装置具有透明风管,可直观地观察和测试。实验装置的结构如图所示。由空气循环系统、加湿器、一次加热器、二次加热器、冷却器及其冷水机组和相应的测试仪表等组成。可以实现对空气的加热、冷却、加湿和除湿(表冷式和淋水式可互换使用)等处理。利用风雪阀门的调节,可以实现直流式、封闭式(再循环式)和一次回风式、三种不同的循环形式和空气处理过程。在实验中,还可以对空气的温度、湿度、流量进行测量;并能对加温器、加热器的输入电功率进行测定,从而可以计算各空气处理过程中的热量和湿量得失,以及进行热、湿平衡的分析。
二、实验目的：
1、可对空气进行加热，加湿，
2、冷却和干燥等空气调节过程的实验，
3、空气品质处理有：表冷器，淋水式两种。
三、主要配置：
1、塑料
2、有机玻璃风道；
3、孔板流量计，
4、差压传感器，
5、整流板，
6、加热器，
7、不锈钢加湿器，
8、喷淋器，
9、表冷器，
10、低噪音轴流风机，
11、温度测试系统，
12、湿度测试系统，
13、压缩机，
14、冷凝器，
15、钛包蒸发器，
16、储液罐、铜手阀，
17、不锈钢加湿水箱，
18、防腐水泵，
19、转子流量计，
20、16路万能信号输入巡检仪显示温度、湿度、风差压，
21、电控制箱，
22、不锈钢支架。
四、技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率5.0KW。
2、温度：10～25℃、压力：0～15MPa、湿度：10～40RH%、流量：0～1000L/h。
3、压缩机：制冷量950Kcal/n，制冷剂R12，制热量3.0KW。
4、蒸发器换热面积：15m2，换热器换热面积：15m2。
5、蒸发器水箱：尺寸650×400×450mm，304不锈钢材质。
6、低噪音轴流风机：流量2000m3/h，功率370W。
7、水泵参数：流量：30L/min，扬程：20m，功率：370W。流量计范围40-400L/h。
8、温度由高精度温度传感器测量，万能信号输入巡检仪配合高精度数字显示表显示温度、阻力、流速、功率等实验全部测量参数，手动风门调节风量。
9、外形尺寸：2800×600×1900mm，外形为不锈钢可移动支架，带双刹车轮。

---
