| 序号 | 名 称 | 主要部件、器件及规格 |
|---|---|---|
| 1 | 电气控制柜 | 长×宽×高为600×600×1773m |

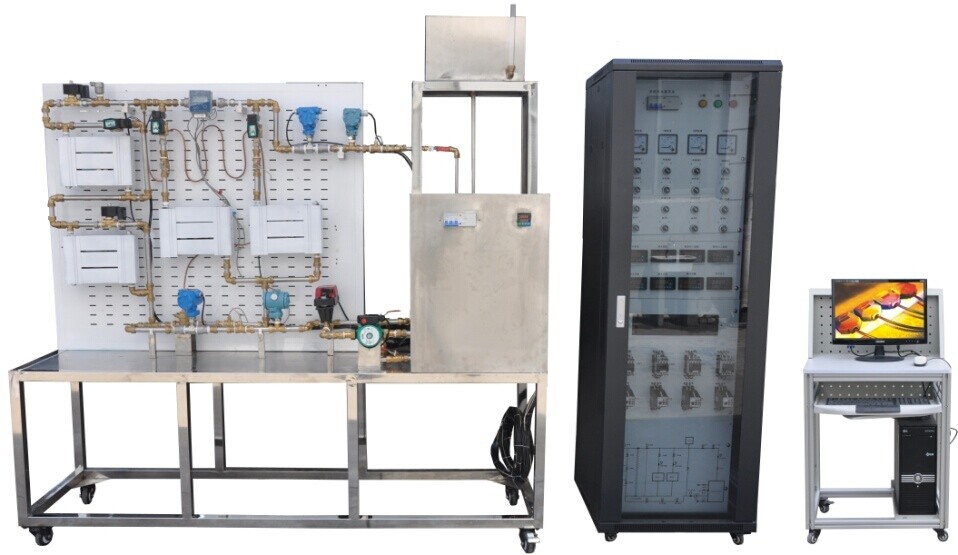

| 2 | 实训对象 | 长×宽×高为2200×700×2090mm |
| 3 | 循环水系统 | 小型离心式热水泵（额定功率：95W、额定扬程：6m、额定流量：1.08m3/h）、4套散热器（进出口管径：DN20）、1套自力式压差控制阀（安装方式：螺纹连接、公称压力：1.6MPa、介质温度：0～150℃、导压管长度：1.6m、导压管连接端尺寸：3/4管螺纹）、5个电磁阀（工作电压：AC220V）、2个电动球阀（工作电压：DC3.3V，进出口管径：DN15）、2个手动球阀、Y型三通过滤器（材质：黄铜）、不锈钢铝塑复合管及自动排气阀 |
| 4 | 电加热锅炉 | 电加热水器（外壳：不锈钢、工作电压：AC380V、功率：2.0KW、进出水口径：DN20、水温设置：40～95℃、） |
| 5 | 监控仪表 |
指针式交流电压表：量程0～450V； 指针式交流电流表：量程0～10A； 指针式交流电流表：量程0～0.5A。 压力变送器：量程0～100Pa、工作电压：DC24V、输出信号：4～20mA、接线方式：二线制 涡轮流量变送器：量程0.4～1.2m3/h、工作电压：DC24V、输出信号：4～20mA、接线方式：二线制 无磁单流束电子式热量表： 测量温度范围：2～95℃、公称压力：1.6MPa |
| 6 | 光盘 | 力控组态软件、实验指导书、使用说明书等 |
| 7 | 型材电脑桌 | |
| 8 | 组态软件 | |
| 9 | 扳手 | 0-250mm |
| 10 | 螺丝刀 | 十字 |
| 11 | 内六角扳手 | 6mm |
| 12 | 产品使用说明书 | |
| 13 | 产品实验指书 | |
| 14 |
