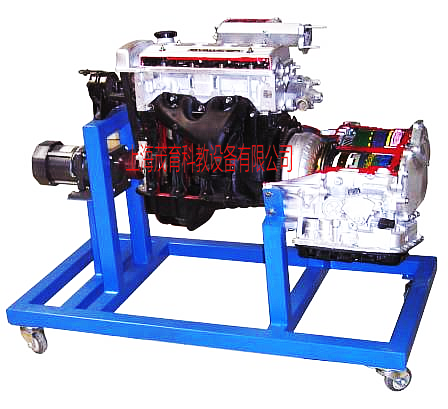

MYQB-20汽油发动机附手动变速器解剖实验台

汽油发动机附手动变速器解剖实验台-采用大众AJR（原厂装车发动机）排量：1.8L。按标准规格方管、角铁进行无缝式焊接，表面抛光打磨后进行高温喷塑处理，可防腐蚀、抗老化、不褪色；台架底部装有万向自锁脚轮，便于台架移动教学；采用减速电机为动力源，带动发动机平稳运转。系统组成：采用大众原厂发动机与变速器制作，对发动机进行解剖后可以展示发动机的内部结构以及各部件的相对位置；发动机解剖后可以显露的零部件包括气缸、活塞、凸轮轴和齿轮、进气门、排气门、火花塞、喷油器、进气歧管、排气歧管、发电机、机油泵、节气门体等；变速器解剖后可显露各档位路线传输、档位换挡等；配有使用说明书及实验指导书。
二、技术参数：
1、外观尺寸：1200×600×1200mm(长×宽×高)。
2、使用环境：温度-40℃～50℃；湿度≤80％。
4、工作电压：220V±10%，配备漏电保护开关。频率:50Hz。功率：200W。
5、电动机：三相齿轮减速感应电机，转速90/1400rpm，转速比30:1。
6、带锁止功能万向脚轮
7、脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
8、脚轮：60mm×50mm(直径×宽度)
9、脚轮支撑：1.0T
三、产品功能：
1、可用于电控汽油发动机曲柄连杆机构的构造和工作原理认识实训；
2、可用于配气机构的构造和工作原理认识实训；
3、可用于点火系统的构造和工作原理认识实训；
4、可用于燃油供给系统的构造和工作原理认识实训；
5、可用于冷却系统的构造和工作原理认识实训；
6、可用于润滑系统的构造和工作原理认识实训；
7、可用于变速器构造及工作原理认识实训。
