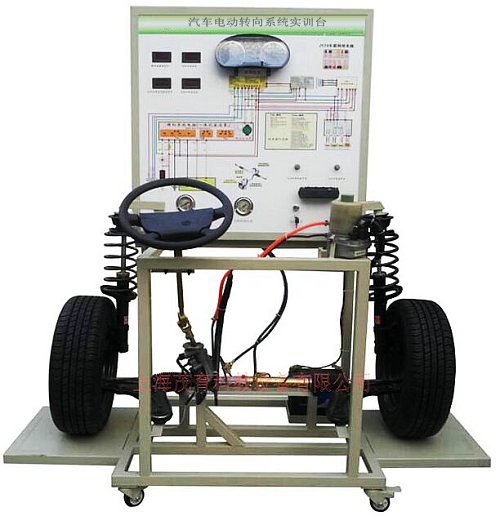

MYQD-17B电动转向系统实训台

电动转向系统实训台-采用（翻新）卡罗拉汽车前桥总成为基础，全面展示了电控助力转向系统、前桥悬架系统的组成结构和工作过程。适用于学校对电控助力转向系统的理论和维修实训的教学需要。
二、功能特点：
1、真实可运行的汽车电控助力转向系统，充分展示电控助力转向系统的组成结构。
2、调节发动机转速与车速输出模拟旋钮，模拟转速与车速的变化，左右转动方向盘，完整演示电控助力转向的工作过程。
3、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车电控助力转向系统的工作原理。
4、实训台面板上安装有检测端子、可直接在面板上检测电控助力转向系统电路元件的电信号，如电阻、电压、电流、频率信号等。
5、实训台安装有诊断座，可连接专用或通用型汽车解码器，对电控助力转向系统进行读取故障码、清除故障码等自诊断功能。
6、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：
1、外形尺寸：1700×1200×1800mm(长×宽×高)
2、交流电源；交流220V±10% 50Hz
3、直流电源；直流12V
4、工作温度：-40℃～+50℃
5、颜色：7032
6、钢管：40*40*3mm
7、脚轮：100*50mm
8、柜：1.5mm冷板冲压成形，背面设置维修门；
四、基本配置(每台)：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图	套	1
2	动力转向控制电脑(ECU)		台	1
3	诊断座		个	1
4	点火开关		个	1
5	前桥悬挂机构		套	1
6	方向盘、转向柱、电动助力方向机、转向拉杆		套	1
7	车轮		个	2
8	车速信号模拟装置		套	1
9	转速信号模拟装置		套	1
10	扭矩传感器		套	1
11	扭矩传感器信号电压数显表		套	1
12	移动台架(带自锁脚轮装置)	1700×1200×1800mm(长×宽×高)	台	1
13	故障模拟与排除装置		套	1
14	电源变压器		套	1
15	设备教师手册	茂育	套	1
16	设备合格证、保修卡	茂育	套	1

友情提示：
1、设备验收：各采购单位收货时请检查电动转向系统实训台的货品外观，核实电动转向系统实训台的数量及配件，拒收处于受损状态的电动转向系统实训台；
2、设备质保：茂育将为各采购单位提供电动转向系统实训台产品说明书内的质保条件和质保期，在质保范围内提供对电动转向系统实训台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的电动转向系统实训台选型错误或设备购买数量错误，造成电动转向系统实训台的退换货要求，将不被接受；
4、设备货期：对电动转向系统实训台的发货期为参考值，如您需要了解电动转向系统实训台的精确货期，请与上海茂育的销售人员联系；
5、咨询电话：如各采购单位对电动转向系统实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电动转向系统实训台的技术咨询。
