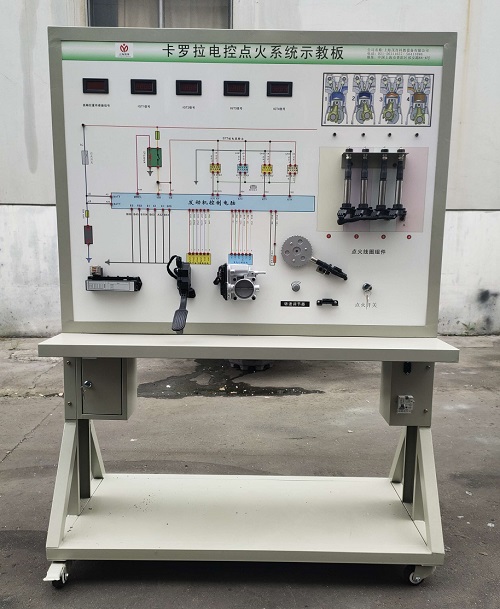

MY-6069 卡罗拉电控点火系统示教板

卡罗拉电控点火系统示教板是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用原车的发动机点火系统的真实部件，充分展示发动机点火系统的组成结构和工作过程。通过发动机电控系统的演示，可清楚了解发动机点火系统的结构与功能，便于学生较快地掌握发动机电控系统的构造和原理，提高学生对发动机电控系统的初步认识，使学生了解发动机电控系统更直观更深入的教学目的。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1、真实可运行原车的发动机点火系统，可充分展示原车点火系统的组成结构和工作过程。
2、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析各种点火系统的工作原理。
3、示教板面板上安装有检测端子，可直接在面板上检测点火系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4、示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码等发动机电控系统自诊断功能。
5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数
1、外形尺寸：（约）：1240×600×1700mm(长×宽×高)
2、外接电源：AC 220V±10% 50Hz
3、工作电压：DC 12V直流电压；
4、工作温度：-50℃～50℃；
5、钢管：40*40*3mm
6、机柜：1.5mm冷板冲压成形，
7、移动脚轮：100*60mm
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图和工作原理示意图面板：12009004mm	套	1
5	无分电器分组点火系统	车型：，含发动机控制电脑(ECU)、点火开关、曲轴位置传感器、点火器总成、火花塞	套	1
6	驱动机构	减速电动机，15转/分	套	1
7	曲轴位置传感器及信号轮	原车装置	套	1
8	保险丝盒	全新	个	1
9	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
10	故障模拟与排除装置	故障模拟实验	套	1

友情提示：
1、设备验收：各采购单位收货时请检查卡罗拉电控点火系统示教板的货品外观，核实卡罗拉电控点火系统示教板的数量及配件，拒收处于受损状态的卡罗拉电控点火系统示教板；
2、设备质保：茂育将为各采购单位提供卡罗拉电控点火系统示教板产品说明书内的质保条件和质保期，在质保范围内提供对的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的卡罗拉电控点火系统示教板选型错误或卡罗拉电控点火系统示教板购买数量错误，造成卡罗拉电控点火系统示教板的退换货要求，将不被接受；
4、设备货期：对卡罗拉电控点火系统示教板的发货期为参考值，如您需要了解卡罗拉电控点火系统示教板的精确货期，请与上海茂育的销售人员联系；
5、咨询电话：如各采购单位对卡罗拉电控点火系统示教板有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关卡罗拉电控点火系统示教板的技术咨询。
