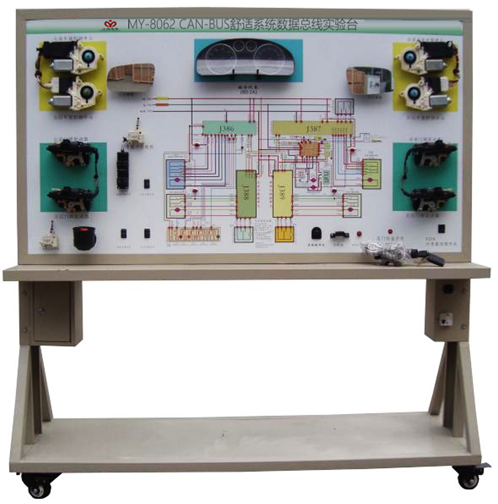

MY-8062型 CAN-BUS舒适系统数据总线实验台

CAN-BUS舒适系统数据总线实验台-采用CAN数据传输网络系统实物为基础，充分展示CAN数据传输网络系统的组成结构和工作过程。适用于学校对汽车CAN数据传输网络系统理论和维修实训的教学需要。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1、真实可运行的CAN数据传输网络系统，充分展示车载网络系统的组成结构。操纵各种数据传输信号的电路元件，如档位开关、节气门信号、转速信号、水温信号、防盗信号、电动窗开关信号、门锁信号等，真实演示CAN数据传输网络系统的工作过程。
2、示教板面板采用耐撞击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析车载网络系统的工作原理。
3、示教板面板上安装有检测端子，可直接在面板上检测CAN数据传输网络系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4、示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对车载网络相连接的发动机系统、自动变速器系统、仪表系统、ABS系统、舒适系统的控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、CAN-BUS舒适系统数据总线实验台-技术规格

1、外形尺寸（约）：2400×700×1800mm(长×宽×高)
2、外接电源：交流220V±10% 50Hz
3、工作电压：直流12V
4、工作温度：-40℃～+50℃
5、钢管：40*40*3mm
6、机柜：1.5mm冷板冲压成形，背面设置维修门；
7、移动脚轮：100*60mm

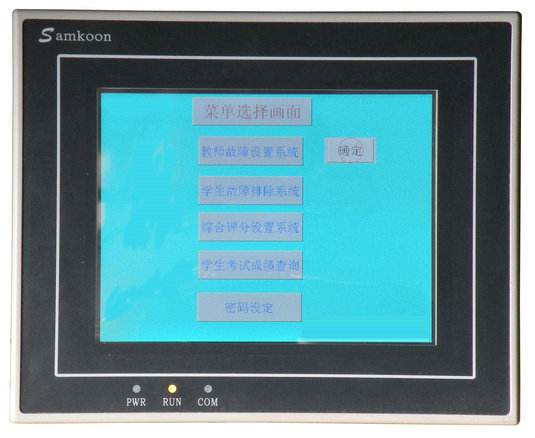

B型：带网络型智能化故障诊断和考核平台接口，与网络型智能化故障设置和考核系统对接后可实现以下功能：①可编辑试题及答案、试题存盘、导入试题，每道试题包括的信息：试题序号、试题描述、答案、是否要求答题限时、限时时间、答案输入次数限制；②可对班级每个学生的考试成绩进行统计，形成班级成绩报表(学生姓名、报考级别、考试成绩)；③可设置系统登陆密码：新建用户和密码设置与更改；④能自动收卷、自动阅卷，能对考生的考试情况和考试成绩进行统计，帮助教师准确、全面地了解学生对各课程内容的掌握情况。
