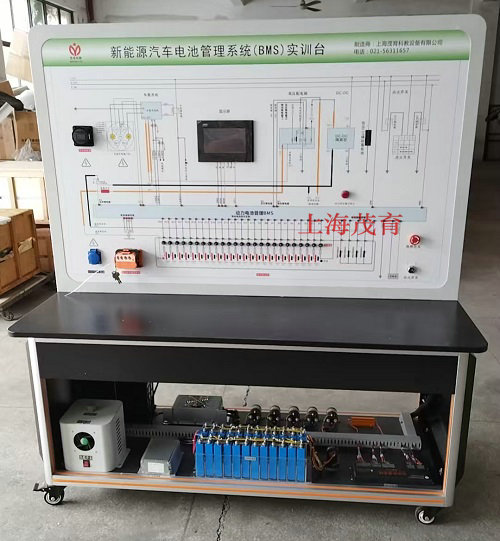

MYXNY-54汽车电池管理系统(BMS)实训台

一、汽车电池管理系统(BMS)实训台-主要需求：
该实训台选用新能源车辆 磷酸铁锂 动力电池包，单体电池，带CAN总线的一体机BMS电池管理系统，有被动均衡功能；真实地呈现了磷酸铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项，并培养学员对磷酸铁锂动力电池包(BMS)故障分析和处理能力。适用于了解与验证电动汽车的动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能，并通过CAN总线的方式与带CAN通讯的车载充电机进行信息交互，保障电动汽车高效、可靠、安全运行的BMS教学实训实验。

二、功能需求
1.真实可运行的新能源动力电池充放电总成，充分展示各主要零部件组成结构和逻辑控制关系。
2.各主要部件安装在实训台上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护。
3.UV平板喷绘彩色面板完整显示动力电池包，充电，放电工作原理图，并安装用检测端子，可实时检测各种状态下参数变化。
4.配备故障设置和考核系统，故障点不少于15个。
5.配备CAN诊断系统（包括软硬件），可以读取充放电过程各项参数及故障数据。
6.配套实训指导书等教学资料，完整讲述工作原理，实训项目，故障设置及分析等要点。
三、可实训内容：
1.新能源动力电池包（BMS）控制原理认知。
2.新能源动力电池包（BMS）主要零部件功能认知。
3.新能源动力电池包（BMS）各种状态下逻辑控制关系，掌握电流，电压，电池压差，电池温度等参数变化规律认知。
4.BMS如何采集动力电池组压差，并控制充电和放电过程实训实验。
5.BMS如何采集动力电池组温差，并控制充电和放电过程实训实验。
6.新能源高压系统操作安全注意事项，高压连接器插拔方法实训实验。
7.新能源动力电池包（BMS）故障分析与诊断。
8.新能源动力电池包（BMS）拆装与维护实训。
9.新能源动力电池（BMS）管理系统CAN总线测试与控制实训。
四、配置需求：
磷酸铁锂动力电池包与铁制电池箱、BMS锂电管理一体机、动力电池包触摸显示屏、车载充电机、国标充电插口、国标充电枪、紧急断电开关、霍尔电流传感器、直流接触器（包含充电继电器、总正继电器、总负继电器、预充继电器）、DC-DC转换器（72V-12V30A）、辅助蓄电池（12V45AH）、放电控制继电器与放电负载电阻、预充电阻器、可移动实训台、故障模拟与排除装置、设备操作说明书、纯电动汽车电池管理（BMS）系统教学软件。
▲五．纯电动汽车电池管理（BMS）系统教学软件
1、课程软件主要功能需求：
本课程软件采用多级目录式设计开发，使用方便可快速定位所需知识点，极大的方便教师的教学；采用图文混排技术、flash动画、视频等不同形式展现BMS系统的重点教学内容，促使学员更容易理解吸收相关知识，达到辅助教学的目的。；
2、课程软件内容
3.1、概述：主要讲述本教学软件的学习目标、动力电池系统的组成、动力电池的技术参数及BMS的作用和功能等，引入BMS系统的教学内容。
3.2、工作原理交互：点击触发按钮，页面仿真演示系统各工况的工作原理。在原理图界面，有触发按钮，点击触发按钮，图中各元件显示相应的工作状态。在电路图页面，电路被触发后，详细的展示了电路的工作流程。
具体内容包括：
1）电池的基础知识：讲述电池的分类、电池电压、电池容量、电池能量、电池能量密度、电池放电倍率、充电方式、充放电深度、内阻、自由放电率、循环寿命、记忆效应等；
2）锂离子电池：讲述锂离子电池的分类、工作原理、放电因素、放电特性、温度特性、充电因素、充电特性、安全特性、使用注意事项、优缺点、在汽车上的应用等；
3）纯电动汽车动力电池系统：讲述动力电池系统的基本功能、系统设计、模组设计、箱体设计、动力电池系统的组成、系统构架等
4）纯电动汽车动力电池系统的工作原理：讲述动力电池的均衡保护、电荷平衡、上电策略、下电策略、充电策略等。
3.3、结构组成交互：对电池管理系统的重要组成部件使用了实景图片互动仿真模拟相结合的方法讲述系统组成。重要部件通过三维方式展现，可旋转观察重要部件的外观。
具体内容包括：
1）电池包的位置与组成；
2）BMS的位置与组成；
3）电池箱的位置与组成；
4）电池控制附件的位置与组成。
3.4检测交互：检测界面使用软件仿真技术，学员能够学习使用诊断设备对电池管理系统进行检测。在检测环节，软件中准备了相应的测试工具。可以使用绝缘检测仪检测高压电路的绝缘电阻；使用钳形电流表检测系统电路的电流；使用红外温度计测量重要部件的局部温度。
具体内容：
1）检测前的准备工作：铺设三件套、铺翼子板布、高压安全操作规范、检查个人防护用具等。
2）绝缘电阻检测；
3）充电电流检测；
4）放电电流检测；
5）动力电池组温度检测。
软件环境：
六.新能源汽车动力电池教学课程
1、概述：
本课程软件针对汽车新能源动力电池系统理论教学开发，采用二维和三维的模式进行展示，方便理解，在二维和三维动画中可互动操作，充分体现理论与实际相接合，并配有相应工作页，是一款理实一体化基础课程；
2、课程软件特点
3、本课程软件采用多级目录式设计开发，使用方便可快速定位所需知识点，极大的方便教师的教学；采用图文混排技术、flash等不同形式展现新能源汽车动力电池的重点教学内容，促使学员更容易理解吸收相关知识，达到辅助教学的目的，提供可打印的学生考核工作页。提高篇：对动力电池控制系统进行绝缘度检测、温度检测、3D仿真采用北汽新能源汽车动力电池为蓝本一比一绘制，对动力电池各个部件逐一拆解展示，可拉近可拉远视图，任意角度旋转，更贴切直观的展现新能源汽车动力电池及部件。
4、新能源汽车电机课程内容包括：电动汽车电能源、铅酸蓄电池、物理电池、燃料电池、碱性电池、电动汽车储能装置复合结构形式、蓄电池管理系统。

---
