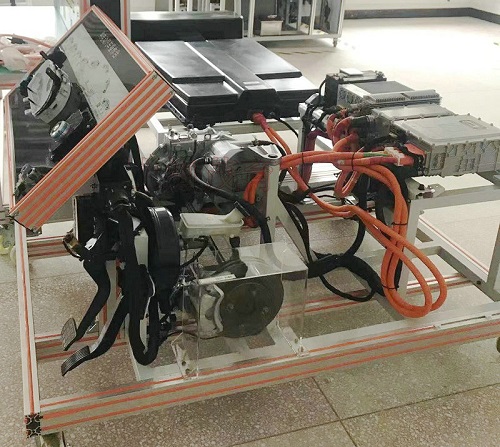

MYXNQ-24D纯电动车整车数据及控制系统检测操作平台

一、纯电动车整车数据及控制系统检测操作平台-功能特点:
1、通过专用线束与整车连接，断开专用线束后整车功能完整。
2、北汽EV160整车选配，与诊断台搭配使用不破坏原车线束，各控制系统、传感器、执行器齐全，可正常运行。

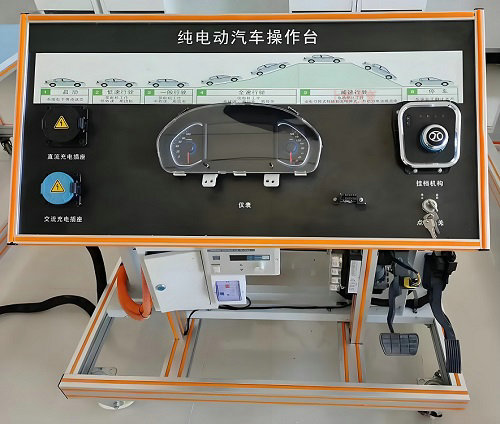

3、可通过原车仪表显示整车动、静态信号参数。
4、配套电机控制单元、BMS控制单元、高压主控控制单元在线无损检测与诊断。
5、实训台面板采用5mm厚亚克力板，检测面板上喷绘有检测端子名称与原理电路图。
6、实训台框架采用2mm厚模具成型铝合金框架结构，带自锁脚轮装置；检测面板安装位置可随意进行更换。
7、配备无线故障设置系统。
二、基本配置:
1、故障设置控制器1套；
2、新能源整车在线检测实训台1套(带原理面板与检测端子)；
3、汽车专用对接线束1套。
三、实训项目:
原车电机控制单元、BMS控制单元、高压主控控制单元各项实际测试、检测、故障诊断与排除。
四、其他要求
★汽车新能源汽车综合仿真软件
系统设计依据要求：
系统依据《新能源汽车故障检修与保养教材》标准，采用多媒体课程演示技术研制，以直观、生动的动画、视频等形式对故障检修和保养工艺进行说明讲解，以实现对工艺标准的深刻理解和掌握。
教学任务与内容要求:
1.车辆无法启动故障的出现原因：车辆上电启动工作原理；车辆无法启动故障现象；原因分析；
2.车辆无法启动故障的排除方法：车辆无法启动故障处理流程；注意事项；车辆无法启动故障检测方法（整车控制器端ST启动信号；中央控制保险盒ST保险；点火钥匙启动；三合一预充控制电源（#941）使能；预充继电器控制#1815（J10）；EVCY输出#8105预充控制24V；预充接触器是否正常工作；预充接触器前后端电压是否正常；检查动力电池总电压，检查预充电阻，50欧姆；三合一主接触器控制信号#917；主接接触器控制继电器#1813（J11）；主接触器是否正常工作；）
3.故障恢复的判断标准：修复判定

---
