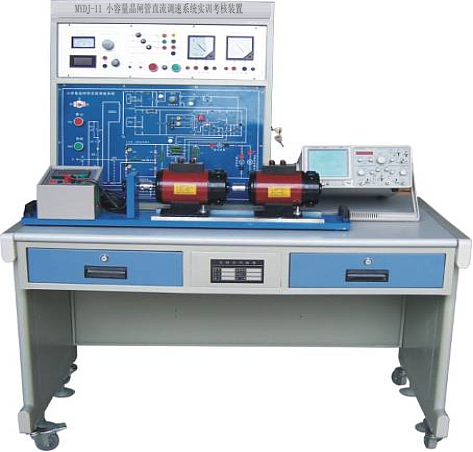

小容量晶闸管直流调速系统实训考核装置-采用通用的小容量晶闸管直流调速电路，主电路为单相桥式半控结构，系统采用电压负反馈和电流正反馈控制，并具有电流截止负反馈环节和串联微分校正网络。该装置符合国家最新《职业标准》和中华人民共和国劳动与社会保障部最新颁发的“实训设备行业标准”，适合于各类中等职业技术学校。劳动培训及技能鉴定单位的教学培训和维修电工的中/高级实操考核和技能鉴定使用。该装置需留有扩展接口、漏电保护及专门的故障设置箱，可自备机组构成单闭环有静差直流调速控制系统，可根据教学、考核的要求随机设置故障点。
二、技术性能：
1、输入电源：三相四线(380V+_1 0％50Hz)
2、交流电源：单相AC220V 50Hz
3、整流输出电压：DC 180V
4、最大输出电流：DC2A
5、励磁电压：DC180V
6、调速范围：D=10
7、静差率 S小于或等于10%
8、工作环境温度范围-10℃至+40℃ 相对湿度小于85%（25℃）海拔小于4000米
9、装置容量小于或等于1.5KVA
三 、实训装置的基本配置：
1、MY-O1电源控制屏
（1）交流电源：三相～380V电源(具有输出短路保护)。
（2）直流电源：220V /0．5A直流励磁电源，为直流发电机提供励磁电源，带数字显示。
（3）测量式仪表
1)交流电压表一只：可通过其下方的波段开关切换指示三相电网输入线电压，精度1.0级
2)直流电压表一只：镜面精密指针式直流电压表(±300V，精度1.0级
3)直流电流表一只：带镜面精密指针式直流电流表(±2A，精度1.0级)
4)故障设置箱：可设置不低于10个故障点。
5)人身安全保护体系：电压型漏电保护器，电流型漏电保护装置，实训连接线及插座，控制屏两侧设有单相三极220V的电源插座及三相四极380V的电源插座等。
2、MY02实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防水、防火、耐磨高密度板，设两个大抽屉，用于放置工具、存放部件及资料等。并设四个万向轮和四个固定调节机构，便于移动和固定。
3、MY03-1不锈钢电机导轨、1024光码盘测速系统及智能数显转速表
包括日本欧姆龙1024光电编码器，智能数显转速表及固定电机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机之间连接的同心度偏差不超过±5丝，电机运行噪声小，实验参数典型，能较好满足实验要求。
4、MY09 直流并励电动机
5、MY07-1 直流发电机
6、MY26-1 电阻负载箱
7、MY-07 实验连接线
实验连接线：根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。
四、装置可完成的实训项目：
1、熟悉单结晶体管原理和使用
2、单结晶体管触发电路的调试与测量
3、单闭环有静差直流调速控制系统操作实训
4、单闭环有静差直流调速控制系统参数的测量
5、单闭环有静差直流调速控制系统故障的检修
五、实训装置配备清单：
| 序号 | 代号 | 名称 | 数量 |
| 1 | MY01 | 电源控制屏 | 1件 |
| 2 | MY02 | 实训桌 | 1张 |
| 3 | MY03-1 | 电机导轨，1024光码盘测试系统，智能数显转速表 | 1套 |
| 4 | MY09 | 直流并励电动机 | 1台 |
| 5 | MY26-1 | 可调电阻箱 | 1件 |
| 6 | MY07-1 | 直流发电机（模拟负载） | 1台 |
| 7 | MY-07 | 实训连接线及配件 | 1套 |
