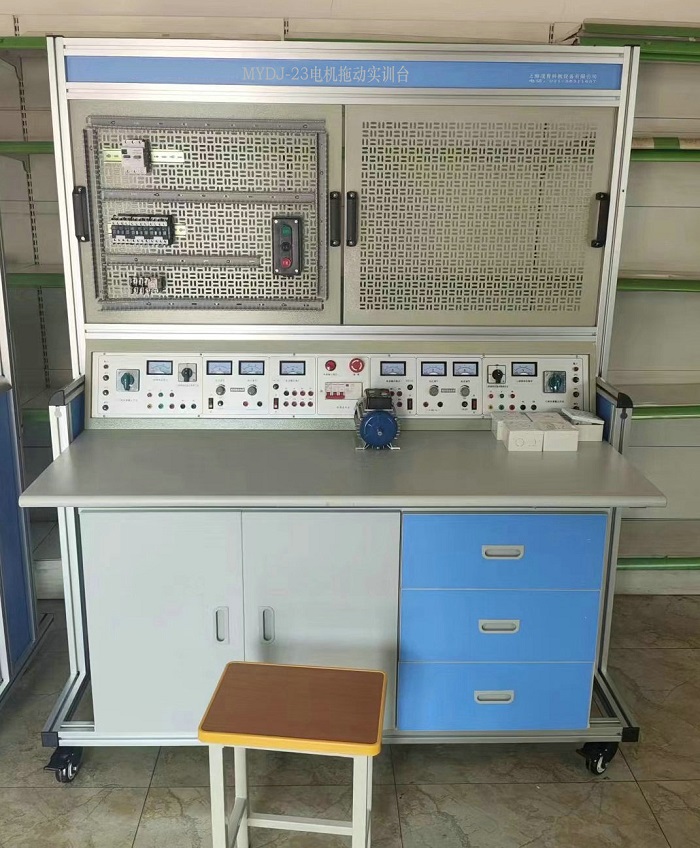

MYDJ-23电机拖动实训设备

电机拖动实训设备-概述：
本装置主要由实训桌和网孔板组成，学生通过实训线路进行元器件的布局，安装接线全部由学生自行完成，培养学生的动手能力和操作技能。实训项目可自行确定，选择相应的元器件来完成实训项目，也可作为电工考证设备使用。适用于各类院校电工电子实验教学中心、实训中心、基地、电工电子实验室、实训室。

二、设备技术指标
1. 外型：整体尺寸1600mm×700mm×1750mm；
2. 实训台架的材料：钢板、铝合金结构；
3. 电源(双组具有相同资源)：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组。
3)可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
4. 接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
5. 保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
6.4只5408二极管，用于能耗制动的整流电路；
7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
三、设备结构功能
本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
1、实训桌采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
3、实训储物柜采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。
4、网孔板2块：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件、网孔板厚度1.5MM。
五、实训所需元器件清单（每台配置清单）

序号	名称	型号与规格	数量	备注
1	日光灯管套件（镇流器）	10W	1套
2	空气开关	DZ47-63LE4P5A	1只
3	保险丝座	RT18-32/3P	1只
4	直插式保险座	RT14-20	2只
5	熔断器	RT18-20/3A	3只
6	熔断器	RT14-20/2A	2只
7	交流接触器		3只
8	接触器辅助触头		3只
9	热继电器		2只
10	通电延时时间继电器	ST3PA-B/380V（0-10S）	1只
11	时间继电器座	PF-083A	1只
12	按钮开关盒	3孔	2只
13	电阻	75Ω/75W	3只	装实验台上
14	电阻	10Ω/25W	1只
15	二极管	1N5408	4只
16	行程开关	LX9-222	2只
17	行程开关	LX9-001	2只
18	塑料安装卡子		200只
19	自攻螺丝		100只
20	接线端子排	JF5-2.5/5	2条
21	G形导轨	0.2米	1根
22	三相鼠笼式异步电动机	AC380V Y/△	2台

六、参考实训项目
1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.三相异步电动机Y/△自动控制线路
5.接触器联锁的正反转控制线路
6.按钮联锁的三相异步电动机正反转控制线路
7.双重联锁的三相异步电动机正反转控制线路
8.三相异步电动机多地控制
9.三相异步电动机串电阻降压启动控制线路
10.工作台自动往返控制线路
