汽车驾驶模拟的用途、前景及系统的介绍

        使用驾驶模拟器进行训练可以减少1/3的实车训练时间,减少交通事故,减少环境污染,减少汽车的油耗、磨损以及教练的指导时间。另外驾驶模拟器可以在室内进行,不受天气、时间等的影响,便于管理和维护,因而维护费用也可以降低许多。
        代替真车训练时间根据2005年3月1号由交通部制定的《机动车驾驶员培训教学大纲》,每个学员上模拟器训练10个学时,就等同于实车驾驶训练3小时。
使用主动型汽车驾驶模拟器可以代替真车20%~30%的训练时间,而使用被动型驾驶模拟可以代替真车5%左右的训练时间。如果在不减少真车训练时间的情况下,那么将极大地提高学习效率,使得学员很快进入状态(教练少生气,学员少挨骂)。
        节能环保,据驾校实测数据:实车训练1小时,耗油4升,每一个学员利用驾驶模拟器学习3个小时,这样每培训一名学员就可以节油12升;按一年招生1万人算,一年可节约12万升汽油(约人民币:660,000.00元),此外,模拟器还不排废气,无车辆磨损,非常环保。
        消除学员恐惧心理,新学员(尤其是女生),刚上真车时,由于手脚配合不协调,动作慌乱,因而有不同程度的恐惧心理。使用模拟器后,学员可以很好地掌握离合器、刹车、油门、档位、方向盘等的协调。例如危险情况(行人突然跌倒,刹车失效等),其他天气(如雨天、雪天、雾天、黑夜等),反复练习平时真车不能实现的场景,消除真车驾驶时遇到突发事件的紧张感。
        减少真车损耗,新学员通过驾驶模拟器的熟练操作,可以减少由于学员误操作而带来的真车损耗。避免因不规范操作对发动机、变速箱等汽车部件的损害。
        提高市场竞争力,率先引用科技教学方法,有效提升驾校的品牌形象,标示自己行业领导者的角色。

MY-7046 模拟驾驶台

汽车驾驶模拟器产品简介
近来频发的交通事故表明,我国交通安全形势不容乐观,交通安全压力巨大,需要采取综合措施来缓解交通安全压力,改善交通安全状况。那么,怎样降低交通事故数量?
公路交通呈现出车辆高速化、车流密集化、驾驶员非职业化的特点,要求人们利用先进的技术手段对驾驶员进行培训,同时要求人们对“汽车—驾驶员—道路环境”闭环系统进行全面地研究,设计生产安全、舒适、易操作的汽车。
因此,汽车驾驶模拟器的研究具有理论和实用的意义。由于它为人们实现了安全、可靠的情景式仿真操练平台,其研究开发的诱人前景愈加令人心驰神往。
上海茂育科教设备有限公司总裁认为,改善我国交通安全状况可以从人、车、环境和技能等四个方面考虑: 一,加强道路交通安全教育、增强公民的安全意识;二,提高汽车的安全性;三,提高道路安全性,改善道路交通环境;四,健全驾驶技能水平考核制度。建立和完善驾驶员驾驶技能考核制度,是当前亟待解决的问题。在这方面,驾驶模拟器能够起到积极的推进和促进作用。作为非常有效的研究工具,驾驶模拟器可以系统地研究驾驶行为和驾驶中出现的问题,以便在教育培训中有效避免类似事故的发生。
同时,汽车驾驶模拟器也完全可以作为驾驶技能考核工具,应用于培训及相关技能的考核。
同造价昂贵、仿真性能全面的科研型驾驶模拟器相比,目前我国汽车驾驶训练模拟器主要面向安全教育和驾驶训练。
试验结果表明,运用“智能模拟加实车”组训模式进行汽车驾驶教学,可使实车训练效率提高3—5倍,在确保达到同等的训练效果的前提下,可比现行的训练时间减少30%的实车训练。并且,随着视景技术的成熟和硬件成本的降低,汽车驾驶模拟器能在成本较低的微机平台上实现原来只有在专业图形工作站上才能实现的虚拟现实技术。为此,面向交通安全的驾驶模拟器将迎来很好的发展机遇。
研究结果表明,汽车驾驶行为具有复杂性、模糊性、自学习性、相关性等多种特征。在进行汽车驾驶教学时,需要特别注重培养学员的系统性和预见性的思维习惯。可见,汽车驾驶技能是不可以量化的,也并非通过简单的培训就可以获得。
然而,传统的汽车驾驶培训模式大都以教学实践经验为基础,是在总结和概括的过程中形成的,都属于归纳式的培训模式。在这种培训模式中,经验和感性的成分较多,以支离破碎的知识为主。事实上,传统教学知识结构的线性化,限制了多层次、多角度地获得知识信息,没有构成系统化和概括化的教学体系,教学运用的局限性较大。
通过新型高智能的汽车驾驶模拟器教学方法研究,我们可以探索一条崭新的、能被各个驾培机构认可的驾驶培训教学模式,增加科技培训含量,改善教学环境,提高培训质量,降低教学成本,减少废气排放,并向全社会推广。
目前,国内的高端科研型驾驶模拟器已初具规模,与国外的汽车驾驶模拟器性能比较接近。在国内,一些公司开发了汽车驾驶模拟器。但与国际先进水平相比,有较大差距。
模拟是未来驾驶培训核心
用于教育培训的普通汽车驾驶模拟器在我国将有较好的发展前景,它的广泛使用将有效帮助驾驶员在实际危险状况下做出正确反映和采取正确措施,大幅度减少和避免交通事故的发生,缓解并改善交通安全的压力和状况。在欧洲,有法律规定,运营驾驶员每年必须在模拟器上驾驶7小时,以训练应对突发交通状况的技能,保证交通安全。我国也应该采取类似的措施来推动汽车驾驶模拟器的广泛应用
我国不仅要加强交通安全教育,而且要加强交通安全基础研究,特别是人的交通行为的研究。一些法律条文、车辆的设计都应符合我国交通参与者的交通行为特征,才能起到原来设想的效果。驾驶模拟器是人对交通行为研究的主要手段之一,应加快汽车驾驶模拟器在教育、科研和道路设计等领域的应用。
为加快产业化进程,国内企业正在积极行动,如上海茂育科教设备有限公司正在致力成为中国智能模拟技术应用领域中最具市场号召力和持续增长性的整体解决方案专业提供商。方守恩表示,随着中国经济的不断发展,节能减排、环境保护以及实现可持续越来越受到国家及全国人民的重视。社会文明进程的加速,强大的市场需求,有力的政策支持,宣告汽车驾驶模拟器行业发展前景广阔.

汽车驾驶训练模拟器

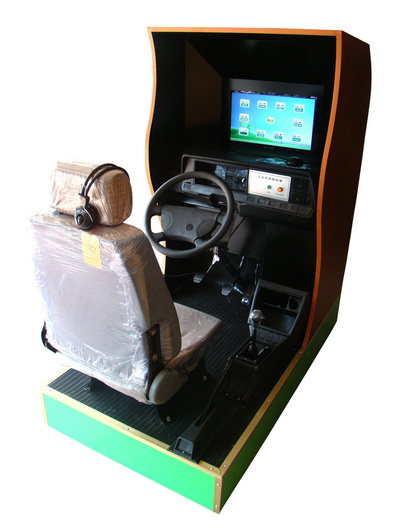

汽车驾驶模拟器 座舱由驾驶舱座,视景计算机,视屏(19寸显示器),操作传感器,数据采集卡,耳机和话筒等组成。
汽车驾驶模拟器座舱包含了与真实车辆相同的操作部件,"五大"操纵机构:方向盘、离合器,脚刹,油门和手刹。真车变速器:倒档、一档、二档、三档、四档、五档和空挡(自动档只含前进档、倒车档和驻车档)。真车操作开关:左转向灯、右转向灯、应急灯、喇叭、点火开关、总电开关、安全带、车门、雨刷、远光灯、近光灯、远近光交替。
座舱既可以进行联网训练,也可以进行单机训练。利用主控台计算机,最多可以将30台座舱连接到一个训练场景进行训练。
学员通过操作不同的操作部件,经过各自的传感器产生不同的操作信号,这些操作信号通过数据采集卡传送给计算机,经过各种训练模型的逼真运算,最后在视屏上输出与操作相对应的三维场景与各种声音。
汽车驾驶模拟器软件采用最新三维图形生成技术,实现纯三维界面,集理论考试(科目一)、场地九项和桩考(科目二)、道路训练(科目三)与一体。
有以下特点:

(1)纯三维选择界面。
(2)各种训练天气,包括晴天、雨天、雾天、雪天和黑夜。
(3)14种训练车型,手动挡、自动挡、小汽车、大货车、大客车等。
(4)26种训练场景,分别放置在基础训练、场地九项与桩考、道路训练中。
(5)FLASH动画讲解,即使教练不在,也知道如何训练。
(6)超过60条错误判别和语言提示,严格把关。
(7)丰富的软件设置功能,个性化定义软件。
1、软件主界面

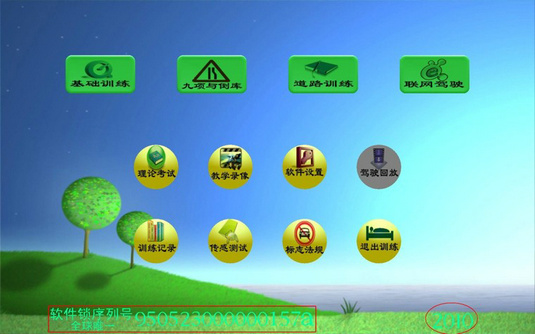

软件主界面下图所示,界面上有"基础训练"、"九项与倒库"、"道路训练"、"联网驾驶"、"理论考试"、"教学录像"、"软件设置"、"驾驶回放"、"训练记录"、"传感测试"、"标志法规"、"退出训练"。
汽车驾驶训练模拟器
2、基础训练
如下图所示,基础训练中包含"原地驾驶/传感自检","方形训练场","百米换挡","大8字路","初级训练场景","转向训练"。
汽车驾驶训练模拟器
2.1 原地驾驶/传感自检

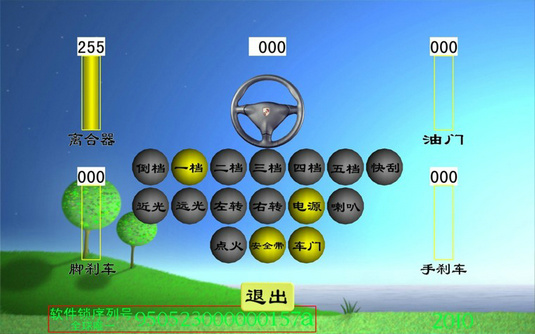

如下图所示为原地驾驶界面,在原地驾驶/传感测试中,可以测试所有的传感器信号,同时也可以作为学员熟悉汽车操作部件的初级训练。在原地驾驶中,有方向盘、离合器、油门、脚刹车、手刹车、档位、雨刮、前大灯、转向灯、点火钥匙、喇叭、安全带和车门的传感器信号显示。
汽车驾驶训练模拟器
2.2 方形训练场
方形训练场是一个四方的训练场景,可以进行半联动训练,即离合器踩到一半的位置。该训练场有5种天气可供选择,有白天、雨天、黑夜、雾天和雪天。
汽车驾驶训练模拟器

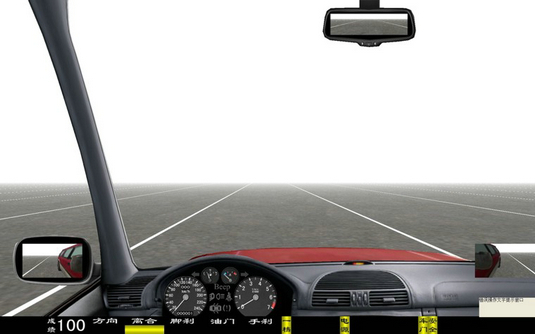

方形训练场(雾天)
汽车驾驶训练模拟器

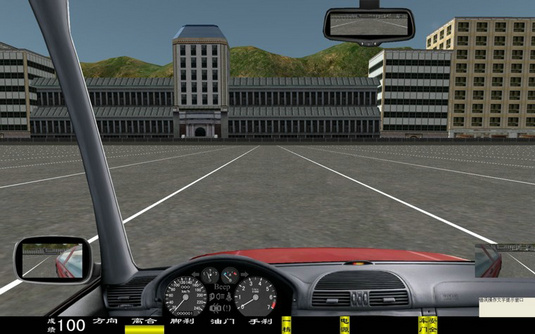

方形训练场(晴天)
汽车驾驶训练模拟器

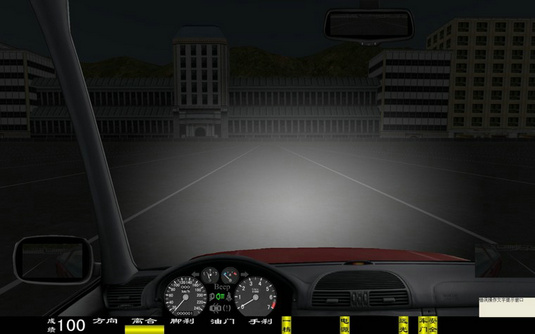

方形训练场(黑夜)
汽车驾驶模拟训练器

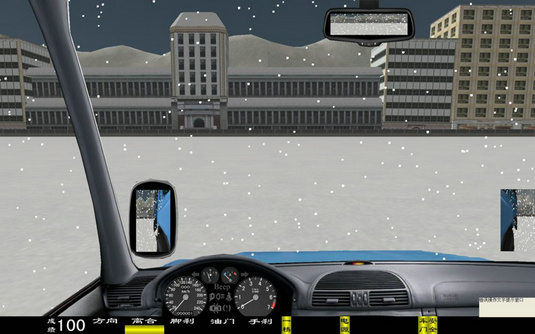

方形训练场(雪天)
汽车驾驶模拟训练器
方形训练场(雨天)
2.3 百米换挡
在百米换挡中,设置了百米换挡场景,学员可以在这里进行换挡训练,一般来说,换挡训练练习从1档逐步换到5档,然后再逐步从5档换回2档。
汽车驾驶模拟训练器
百米换挡(晴天)
汽车驾驶模拟训练器
百米换挡(黑夜)
汽车驾驶模拟训练器

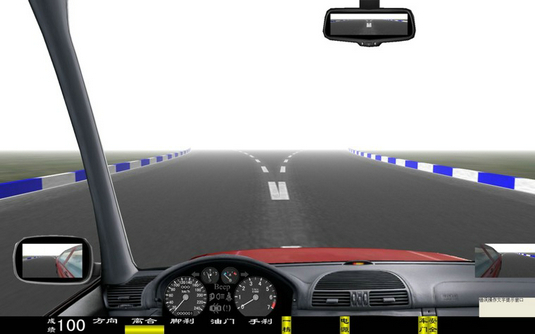

百米换挡(雾天)
汽车驾驶模拟训练器
百米换挡(雪天)
汽车驾驶模拟训练器
百米换挡(雨天)
2.4 大8字路
8字路对于学员联系转向技能有很大的帮助,但是正常的8字路转弯半径较小,所以较难掌握。通过加大8字路的转弯半径,设置一个大8字路场景,可以很好的训练转向技能。
汽车驾驶模拟训练器
大8字路(雨天)
汽车驾驶模拟训练器

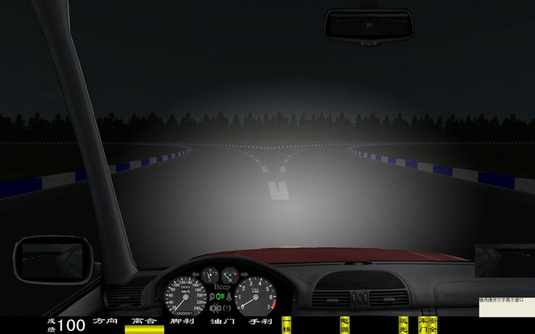

大8字路(黑夜)
汽车驾驶模拟训练器
大8字路(晴天)
汽车驾驶模拟训练器
大8字路(雾天)
2.5 初级训练场景

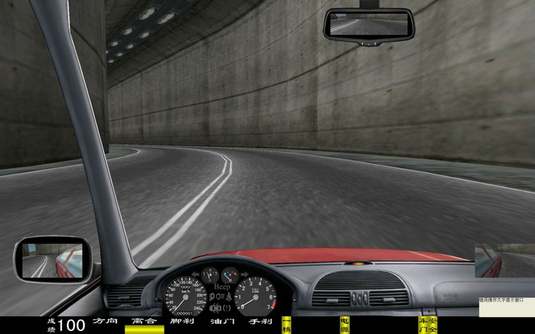

在初级训练场景中,设置了隧道、街道等场景,场景中共有其他车辆30辆。初级训练场景可以选择晴天、雨天、雾天、雪天和黑夜作为训练天气。
汽车驾驶模拟训练器

初级训练场景(晴天)
汽车驾驶训练模拟器
初级训练场景(黑夜)
汽车驾驶训练模拟器
初级训练场景(雾天)
汽车驾驶训练模拟器

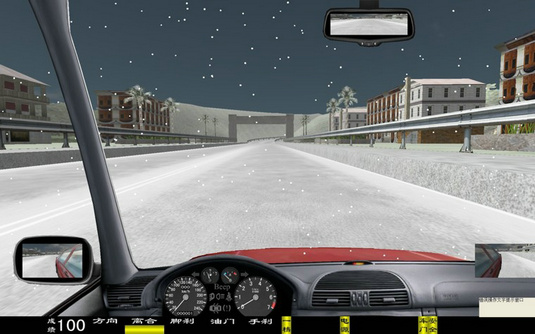

初级训练场景(雪天)
汽车驾驶训练模拟器
初级训练场景(雨天)
汽车驾驶训练模拟器
2.6 转向训练
在转向训练中,设置了连续直角弯、连续S弯,用于训练学员的转向能力。该场景只有晴天可供训练。
3 、九项与倒库
场地驾驶包括场地九项和倒库,即"桩考","侧方停车","坡道停车和起步","通过单边桥","曲线行驶","直角转弯","限速通过限宽门","连续通过障碍","百米加减档","起伏路驾驶"。对于这10项训练内容,大车和小车有不同的训练场景。所有的考核和评判严格按照公安部标准进行。
进行场地训练时,如果考试不合格,则系统自动将车辆退回到起点位置,方便学员重新进行训练和考试。
汽车驾驶训练模拟器

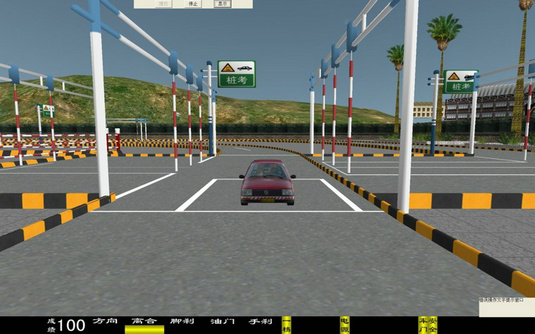

3.1 桩考
"桩考"考核机动车驾驶人操控车辆完成侧方移位、倒车入库和正确判断车身空间位置的能力。
从起点倒入乙库停正,再经过二进二退移位到甲库停正,前进穿过乙库至路上,倒入甲库停正,前进返回起点。
评判及提示语有:倒桩考试开始,倒桩考试结束,不按规定路线、顺序行驶,碰擦桩杆,车身出线,移库不入,中途熄火,中途调整车身位置。
机动车驾驶模拟器
3.2侧方停车
"侧方停车"让驾驶员掌握将整车正确停于路右车位(库)中的技能,以适应日常驾驶生活中临时停车的需要。
驾驶人员驾驶车辆在不碰,擦库位桩杆,车轮不压碰车道边线,库位边线的情况下,通过一进一退,将整车移入右侧车库位中。
评判及提示语有:侧方停车考试开始,侧方停车考试结束,车辆在入库后车身出线,碰擦桩杆,行驶中轮胎触轧车道边线,中途调整车身位置。
3.3坡道停车和起步
考核机动车驾驶人在坡道上驾驶车辆的技能,准确判断车辆的位置,正确使用制动、挡位和离合器,以适应在上坡路段停车与起步的需要。核驾驶员上坡路的驾御车辆的能力,正确的固定地点靠边停稳车辆的能力,以准确适用档位和离合器的能力,以适应在上坡路段等候放行时的操作需要。
机动车驾驶人应通过视觉和感觉及时判断坡道的坡度大小、长短及路宽等道路情况,采取正确的操作方法,控制车辆平稳停车和起步。做到转向正确,换挡迅速,操纵加速踏板、驻车制动器和离合器踏板的动作准确协调。
评判及提示语有:"坡道定点停车和起步"考试开始,"坡道定点停车和起步"考试结束,车辆停止后,汽车前保险杠距离桩杆线超过50厘米,车辆保险杠未停于桩杆线上,前后超过 20厘米,不超过 50厘米,车辆停止后,车身距离路边缘线30厘米以上,起步时后溜大于30厘米,起步时后溜小于30厘米。
3.4 通过单边桥
考核机动车驾驶人员对所驾驶的车辆能准确运用方向,并对所有车轮位置的直线行驶轨迹的正确判断和掌握车辆不平行运行技术。
驾驶员要正确掌握方向,将甲、乙两桥分别用左、右边轮压于轮下,平稳顺畅通过,用一档(含)以上档位。(单侧前后车轮一次通过左、右单边桥。)
评判及提示语有:"通过单边桥"考试开始,"通过单边桥"考试结束,有一车轮未上桥,行驶中出现一个车轮掉下桥面,未通过单边桥。
3.5曲线行驶
考核驾驶远方向的运用与对车辆轨迹运行的掌握。
机动车驾驶人驾驶车辆从弯道的一端前进驶入,减速换挡,以低挡低速从另一端驶出。行驶中不得轧弯道边缘线,转向自如。
评判及提示语有:"曲线行驶"考试开始,"曲线行驶"考试结束,车轮驶出边缘线,车轮压路边缘线,中途调整车身位置。
3.6直角转弯
考核驾驶员急弯路段迅速运用方向对车辆内轮差距进行正确判断。
机动车驾驶人驾驶车辆按规定的线路低速行驶,由左向右或者由右向左直角转弯,一次通过,中途不得停车。
评判及提示语有: "直角转弯"考试开始,"直角转弯"考试结束,车轮触轧突出点或者驶出边缘线,中途调整车身位置,车轮触轧道路边缘线,借助倒车完成。
3.7限速通过限宽门
考核驾驶员在一定的车速下对车身位置的正确判断能力。
机动车驾驶人驾驶车辆以不低于20公里/小时的速度,从三门之间穿越,不得碰擦悬杆。
评判及提示语有:"限速通过限宽门" 考试开始,"限速通过限宽门" 考试结束,时速低于20公里/小时通过,不按规定路线、顺序行驶,碰擦限宽门悬杆。
3.8连续通过障碍
考核机动车驾驶人驾驶车辆通过连续障碍时,对车轮行驶轨迹和内、外轮差的判断能力。
除小型车辆用一挡外,其他车辆用二挡(含)以上挡位,将车骑于圆饼之上通过,车轮不得碰、擦、轧圆饼,并且不得超、轧两侧路边缘线。
评判及提示语有:"通过连续障碍"考试开始,"通过连续障碍"考试结束,不按规定路线行驶的,车轮驶出边缘线,车轮压路边缘线,压圆饼,碰、擦圆饼。
3.9百米加减档
考核机动车驾驶人操纵车辆挡位的熟练程度。
机动车驾驶人驾驶车辆由起点线起步,在百米内完成从最低挡逐级加至最高挡,再从最高挡逐级减至二挡。
评判及提示语有:"百米加减挡"考试开始,"百米加减挡"考试结束,未完成规定加、减挡,越级换挡。
3.10起伏路驾驶
考核驾驶员掌握起伏(凹凸)路的驾驶要领和对起伏(凹凸)路面进行正确判断的能力,并做到制动、离合器、档位三者配合适当。
车辆正常行驶在障碍物前 20 米 内制动减速,用低档(一档)或使用半联动通过,保证车辆平稳安全的通过障碍。
评判及提示语有:"起伏路驾驶"考试开始,"起伏路驾驶"考试结束,车速控制不当,车辆严重跳跃,通过起伏路前不减速,通过起伏路前过早减速。
4 、道路训练
道路训练中设置了"城市道路","高速公路","乡村道路","山区道路","海景公路","炫目驾驶","高速公路(经典版)","一般道路(经典版)","山区道路(经典版)","8字路"。
4.1 城市道路
城市道路场景中设置了立交桥、十字路口、丁字路口、环形岛、环城路、隧道等内容。城市道路中,可以选择"无其他车辆","其他车辆较少","其他车辆中等","其他车辆较多"。
如果选择"无其他车辆",则整个场景中没有其他车辆;如果选择"其他车辆较少",则场景中车辆数量为40辆;如果选择"其他车辆中等",则场景中车辆数量为80辆;如果选择"其他车辆较多"则场景中有120辆各种车辆,并且有20个行人。
城市道路有"晴天","雨天","雪天","雾天"和"黑夜"可供选择。
4.2 高速公路
场景中有收费站、超车道、行车道、出口等交通标志牌,车距确认、隧道、高速公路出入口等内容。场景中有120辆其它车辆。
高速公路有"晴天","雨天","雪天","雾天"和"黑夜"可供选择。
4.3 乡村道路
乡村道路是一个开放的场景,场景中共有60辆其他车辆,并设置有铁道路口等场景。
乡村道路有"晴天","雨天","雪天","雾天"和"黑夜"可供选择。
4.4 山区道路
山区道路中,设置了陡坡、急弯等场景,训练学员在视线不好的情况下进行驾驶的技能。山区道路中有60辆其它车辆。
山区道路有"晴天","雨天","雪天","雾天"和"黑夜"可供选择。
4.5 海景公路
海景公路设置为一个在海边的场景,只有晴天的天气模式进行训练。
4.6 炫目驾驶(经典版)
炫目驾驶是WM2011型汽车驾驶模拟器软件中的一个场景,在WM2011型软件中取得了较好的效果,因此称之为经典版。该场景主要用于训练学员在炫目下的驾驶适应能力。场景中有60辆其它车辆。
4.7 高速公路(经典版)
高速公路(经典版)是WM2011型汽车驾驶模拟器软件中的一个场景,因此称之为经典版。场景中有60辆其它车辆。
4.8 一般道路(经典版)
这是WM2011型汽车驾驶模拟器软件中的一个训练场景,所以称之为经典版。
4.9 山区道路(经典版)
这是WM2011型驾驶模拟器软件中的一个场景,故称之为经典版。场景中有30辆其它车辆。
4.10 "8"字路
这是专门用于训练学员转向能力的一个场景,场景中弯道的半径较小。
5、 天气选择
天气选择包括:白天,雨天,雪天,雾天和黑夜。下面以山区道路为例,说明各种训练天气。
5.1 白天
下图是山区道路中的白天训练天气。
5.2 雨天
下图是山区道路中的雨天训练天气。
5.3 雪天
下图是山区道路中的雪天训练天气。
5.4 雾天

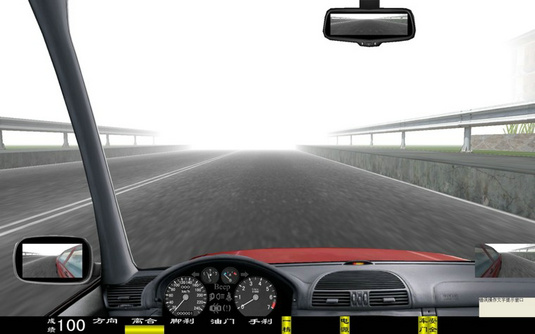

下图是山区道路雾天。
5.5 黑夜

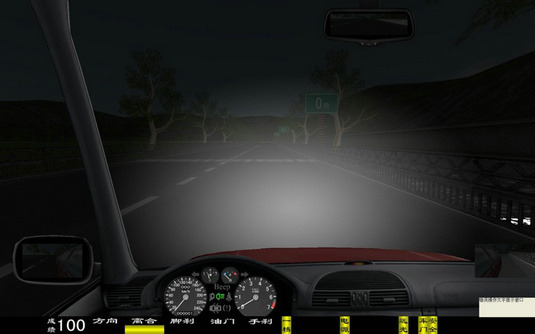

下图是山区道路黑夜。
6、 训练车型选择
下图是训练车型选择,训练车型包括:手动挡小汽车,手动挡大货车,手动挡吉普车,手动挡大客车,自动档小汽车,自动档吉普车,手动挡小汽车等14种训练车型。
7、联网驾驶

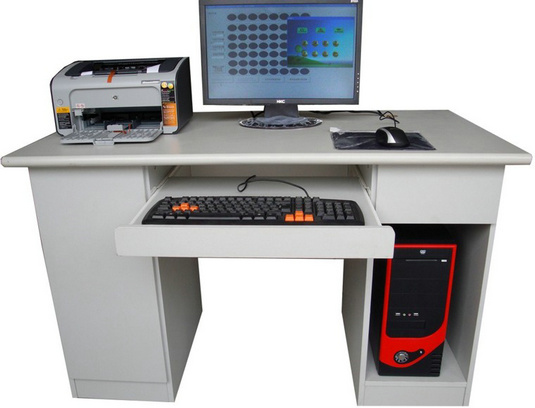

7.1 监控联网
机动车驾驶模拟器

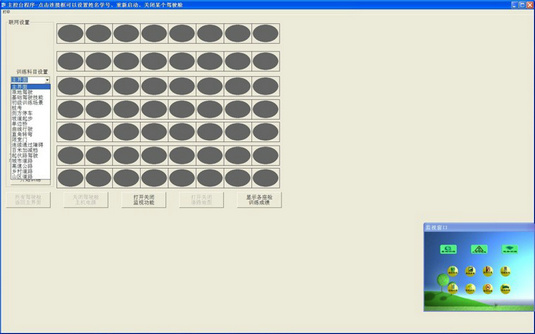

如下图所示,监控联网中,主控台可以连接56台驾驶舱进入。与互见联网不同的是,监控联网的主控台上只能监控驾驶舱中的实时画面,但是驾驶舱之间互相看不见。
机动车驾驶模拟器
7.2 互见联网
下图为网络互见联网程序,通过下面的程序,可以实现56台驾驶舱在同一个场景中驾驶,驾驶在同一个场景中的车辆互相可以听见其他车辆喇叭,看见其他车辆刹车灯,转向灯等。互见联网模式只有3个场景可供选择,分别是城市道路,高速公路和山区道路。
对应与互见联网的驾驶舱界面如下:
当主控台城固点击"允许连接"后,驾驶舱点击"联网驾驶",则连接到服务器。等所有的驾驶舱都连接到主控台后,主控台程序上点击"开始训练",则所有的驾驶舱开始加载数据,并进入场景中,车辆互相可见。点击"结束训练"则所有的驾驶舱退出联网训练,返回到主界面。
8、其他功能
8.1 理论考试

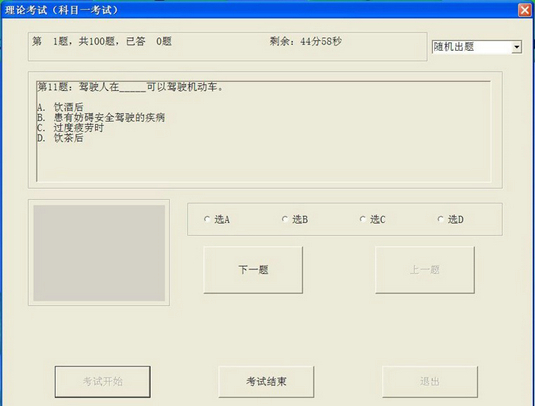

理论考试中总共包含1500道题目,可以进行随机抽取100道题目进行考试,也可以按照顺序出题,例如1~100,101~200,201~300等。
考试时间最长为45分钟,考试完成后点击考试结束,则系统自动进行评分。另外考试结束后可以查看每一道题目的答案。
机动车驾驶模拟器
8.2 教学录像
在主界面中点击"教学录像",则进入如下界面中。这里可以播放已经设置好的录像。增加和删除录像需要在软件设置中完成,这里不能进行增加和删除操作。
机动车驾驶模拟器
8.3 软件设置
为了防止用户对软件随意进行设置,进入软件设置首先需要输入密码。
机动车驾驶模拟器

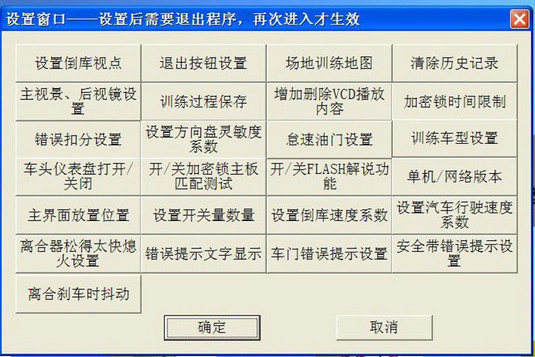

在设置界面,可以进行设置的内容有:"设置倒库视点","退出按钮设置","场地训练地图","清除历史记录","主视景、后视镜设置","训练过程保存","增加删除VCD播放内容","加密锁时间限制","错误扣分设置","方向盘灵敏度系数","怠速油门设置","训练车型设置","车头仪表盘打开/关闭","开/关加密锁主板匹配测试","开/关FLASH解说功能","单机/网络版本","主界面放置位置","设置开关量数量","设置倒库速度系数","设置汽车行驶速度系数","离合器松得太快熄火设置","错误提示文字显示","车门错误提示设置","安全带错误提示设置","离合刹车时抖动"。
机动车驾驶模拟器
8.4 训练记录

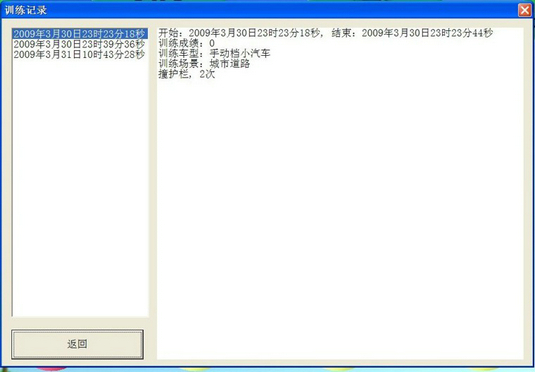

在每次训练结束后,退出到主界面之前,都会出现如下界面,如果点击"保存记录",则从主界面进入的训练记录中,就可以看到相应的训练记录保存下来。
机动车驾驶模拟器
8.5 传感测试
在传感测试中,可以测试传感器的原始读数,并对传感器读数进行标定。
8.6 标志法规

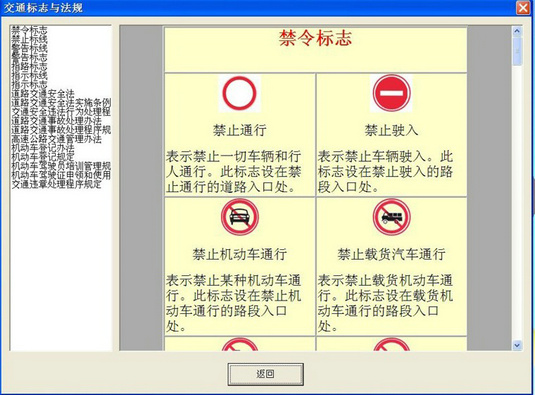

在标志法规中,有"禁令标志","禁止标线","警告标志","指路标志","指示标线","指示标志","道路交通安全法","道路交通安全实施条例"等。

机动车驾驶模拟器
