我公司生产的MYR-5强迫对流管蔟管外放热系数测试装置的技术特点


我公司生产热工学专业实验装置，通过MYR-5 强迫对流管蔟管外放热系数测试装置主要了解以流放热的实验研究方法，测定空气横向流过单管表面时的平均放热系数α，并将实验数据整理成准则方程式，学习测量风速、温度、热量的基本技能。 一、实验目的：
1、了解热工实验的基本方法和特点；
2、学会翅片管束管外放热和阻力的实验研究方法；
3、巩固和运用传热学课堂讲授的基本概念和基本知识；
4、培养学生独立进行科研实验的能力。
二、实验内容：
1、熟练实验原理和实验装置，学习正确使用测温度、测压差、测流速、测热量等仪表。
2、正确安排实验，测取管外放热和阻力的有关实验数据。
3、用威尔逊方法整理实验数据，求得管外放热系数的无因次关联式，同时，也将阻力数据整理成无因次关联式的形式。
4、对实验设备，实验原理，实验方案和实验结果进行分析和讨论。
三、验原理：
1、翅片管是换热器中常用的一种传热元件，由于扩展了管外传热面积，故可使光管的传热热阻大大下降，特别适用于气体侧换热的场合。
2、空气（气体）横向流过翅片管束时的对流放热系数除了与空气流速及物性有关以外，还与翅片管束的一系列几何因素有关。
3、对于翅片管，管外放热系数可以有不同的定义公式，可以以光管外表面为基准定义放热系数，也可以以翅片管外表面积为基准定义。为了研究方便，此处采用光管外表面积作为基准。
4、如何测求翅片管束平均管外放热系数α是实验的关键。
5、为了保证α_i有足够大的数值，一般实验管内需采用蒸汽冷凝放热的换热方式。本实验系统中，采用热管作为传热元件，将实验的翅片管，做成热管的冷凝段，即热管内部的蒸汽在翅片管内冷凝，放出汽化潜热，透过管壁，传出翅片管外，这就保证了翅片管内的冷凝过程。
五、实验设备：

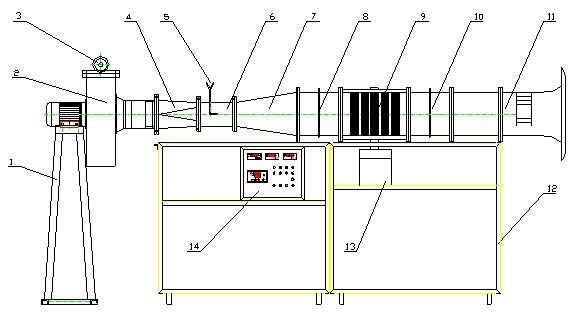

    实验的翅片管束安装在一台低速风洞中——实验装置和测试仪表如图1所示。试验由有机玻璃风洞，加热管件、风机支架、测试仪表等六部分组成。
    有机玻璃风洞由带整流隔栅的入口段，整流丝网、平稳段、前测量段、工作段、后测量段、收缩段、测速段、扩压段等组成。工作段和前后测量段的内部横截面积为300mm×300mm。工作段的管束及固定管板可自由更换。
    试验管件由两部分组成；单纯翅片管和带翅片的试验热管，但外形尺寸是一样的采用顺排排列，翅片管束的几何特点如表1所示。
    4根试验热管组成一个横排，可以放在任何一排的位置上进行实验。一般放在第3排的位置上，因为实验数据表明，自第3排以后，各排的放热系数基本保持不变了。所以，这样测求的放热指数代表第3排及以后各排管的平均放热系数。
    试验热管的加热段由专门的电加热器进行加热，电加热器的电功率由电流、电压表进行测量。每一支热管的内部插入一支铜鏮铜热电偶用以测量热管内冷凝段的蒸汽温度T_{vo ，} 电加热的箱体上，也安装一支热电偶，用以确定箱体的散热损失。热电偶的电动势由UI60型电位量计进行测量。
