自动喷水灭火实训设备多有哪几种？

摘要：随着我国近几年来重大火灾的时常发生，消防问题越来越受到普通百姓的关注,并且越来越多的高校也开设了消防工程专业。但在学校学的课本知识已经无法跟上社会的发展，而且学生也不能很深刻的了解。所以学校建设消防实验室是通过实践让学生更深刻的了解书本知识，也为以后走到工作岗位打下基础。不仅如此，也为研究生提供一个平台，可以进行更深入的消防研究，通过实验数据，为研究生研究实际消防问题提供依据。

一、自动喷水灭火系统多有哪几种实训设备？目前有上海茂育科教设备有限公司生产的MY-54、
MY-54A、MY-54B系列自动喷水灭火系统实训考核装置系列产品，该设备适用于中高职院校消防实验室技能实训，它对消防的技术要求越来越高。不仅要求专业知识扎实，还要操作技能过硬，让学生快速掌握消防系统的知识，为国家培养更多的电气类技能人才。

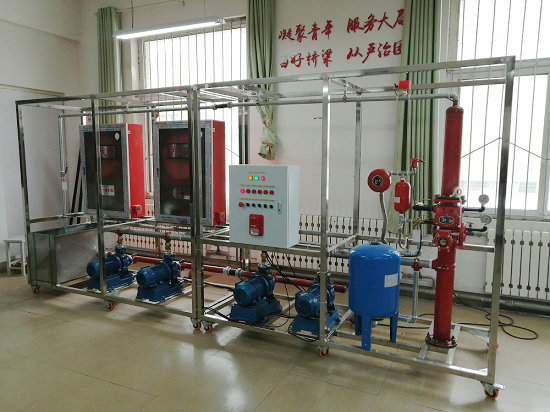

二、MY-54喷水灭火系统实验实训装置介绍：
（1）系统实训功能：
能进行各种自动喷水灭火系统联动操作的演示、各种喷头的安装及喷水试验、扩展的灭火实验、自动喷水灭火系统的工作原理、线路设计与连接、故障设置、判断与排除等实验和实训，并可与消防系列中其它设备联网进行各种综合实训。
（2）系统技术指示：
1、工作电压：单相三线220V±5% 50Hz
2、整机容量：＜1500W
3、外形尺寸：240×100×226 cm3
4、安全保护：具有漏电自动保护装置
5、故障设置：具有故障设置系统
（3）可以做的实训项目
实训项目一：控制台及自动喷水灭火系统原理的认识实验
实训项目二：火警状态下自动启动喷水灭火系统的模拟
实训项目三：火警状态下手动启动喷水灭火系统的模拟
实训项目四：四种类型喷头的喷水实验
实训项目五：末端试水装置的实验
实训项目六：排气阀的认识实验
实训项目七：自动喷水灭火系统与报警主机的联网实验
实训项目八：自动喷水灭火系统的连接与喷头的安装
实训项目九：自动喷水灭火系统故障的设置与排除
实训项目十：按线路图将各部分连线
实训项目十一：设计并安装一个简易应用系统
实训项目十二：全真灭火及喷头性能测试的扩展实验

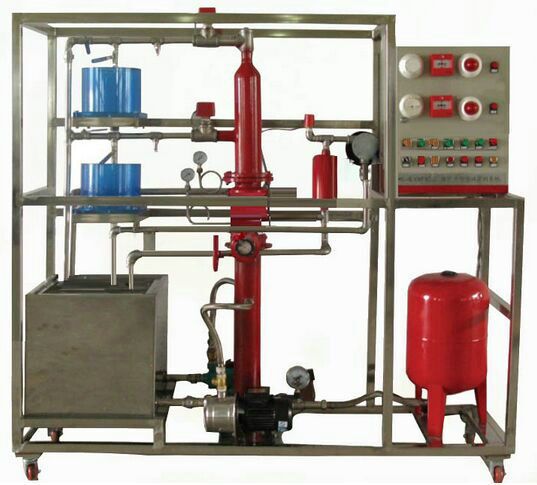

三、MY-54A喷淋灭火系统实训装置介绍：
1、系统概述：
本装置主要依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，熟悉灭火系统的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
2、系统特点：
具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
本身自带控制器，可实现本地控制，也可实现消防报警联动控制
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备，稳定型强
湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
3、技术参数：
输入电源：三相四线～380V±10% 50Hz
环境温度：+4℃～+45℃
装置容量：＜4kVA
外形尺寸：2170mm×720mm×1808mm
安全保护：具有漏电自动保护装置
4、实训项目：
系统结构与设备认识
喷淋灭火系统仿真软件安装与使用
喷淋灭火系统伺应状态操作
喷淋灭火系统调试
火灾探测与火灾报警
喷淋灭火操作
喷淋灭火监控软件安装与使用
喷淋系统系统综合操作训练
喷淋灭火系统与消防报警系统联动（选做）
5、基本配置
豪华型电脑桌（铁质双层亚光密纹喷塑结构）
桌面为防火、防水、耐磨高密度板,结构坚固，造型美观；设有一个柜门，可用于放置工具、存放资料等，电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定，有利于实训室布局。
灭火控制柜
灭火控制器
灭火控制器使用PLC作为主控制器,实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测，并在自动状态下实现对报警输出，声光报警和启动喷淋水泵。通过串口和软件可实现上位机监控功能，同时可实现本地控制和联动控制切换功能
灭火控制柜
灭火控制柜由电源开关、电压源指示、状态指示灯（烟感探测器、水流指示器、信号碟阀、压力开关）、声光报警器、手动控制装置等部分组成，可以完成喷淋灭火系统的电源控制、状态指示、火灾报警、自动灭火、手动灭火控制等功能，同时具有联动控制接口，可以接受其它消防报警系统的联动控制信号（如消防自动报警系统实训装置）。
喷淋灭火系统模型
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，可以模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
喷淋水泵：数量1台   功率 550W    扬程：30米流量:8立方米/小时
气压罐：数量1台    容积50升
湿式报警阀：数量1台口径：Ф100mm 额定工作压力1.2MPa
玻璃球喷头：数量至少6个   68℃温级
水流指示器：数量至少2个灵敏度15L-37.5L/min
感烟探测器：2个
上述消防类设备全部全部通过国家强制性产品认证。
监控软件
配备监控系统软件,可以实现对供水过程的全监控。
四、MY-54B自动消防报警喷水灭火系统实训装置介绍
1、概述:MY-54B自动消防报警喷水灭火系统实训装置”依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火、消防联动报警主机的控制及设置等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、各类探测器、智能型输入输出模块、火灾显示盘、水流指示器、压力开关等设备的结构和原理，熟悉灭火系统的控制原理和工作过程。
系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。
它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
2、系统特点：
具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
联动性大型消防报警主机，可实现火灾报警及灭火联动。
喷水模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
喷淋泵等关键设备分别采用国内优质品牌，稳定型强
湿式报警阀、水流指示器、压力开关、报警主机、现场模块等设备全部通过国家强制性产品认证
3、技术参数：
输入电源：三相四线～380V±10% 50Hz
环境温度：+4℃～+45℃
装置容量：＜4kVA
外形尺寸：模型：1800mm×720mm×1800mm
控制系统：800mm×600mm×1800mm
5. 安全保护：具有漏电自动保护装置
4、实训项目：
系统结构与设备认识
喷淋灭火系统仿真软件安装与使用
喷淋灭火系统伺应状态操作
喷淋灭火系统调试
火灾探测与火灾报警
喷淋灭火操作
喷淋系统系统综合操作训练
报警控制器、短路隔离器、联动接口模块的的安装与连接
火灾显示盘的安装、连接与使用
各种火灾探测器的安装与连接
智能输入、输出模块、声光报警器、报警按钮的安装与连接
元件地址编码设置
系统的管理操作
系统的数据查询操作
设备启停操作
单点操作
联动编程
线路故障的判断与处理
程序设置错误的判断与纠正
设计并安装一个简易应用系统
喷淋灭火系统与消防报警系统联动
5、基本配置
豪华型电脑桌
铝木结构，桌面为防火、防水、耐磨高密度板,结构坚固，造型美观；电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定，有利于实训室布局。
灭火控制柜
2.1火灾报警控制器(联动型)
采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
256条事件记录，记录控制器运行中的各种事件，可随时查阅
可以现场编辑联动公式
2个总线回路，可连接254个现场器件
1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
2.2火灾显示盘
火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
2.3输入模块、控制模块
输入模块主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
2.4联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
2.5手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
2.6消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
2.7声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
2.8电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
喷淋灭火系统模型
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，可以模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
喷淋水泵：数量1台   功率 550W    扬程：30米流量:8立方米/小时
稳压泵：数量1台功率750W
湿式报警阀：数量1台口径：Ф100mm 额定工作压力1.2MPa
玻璃球喷头：数量4个   68℃温级
水流指示器：数量1个灵敏度15L-37.5L/min
感烟探测器：1个
感温探测器：1个
可燃气体探测器：1个
上述消防类设备全部全部通过国家强制性产品认证。
监控软件
配备监控系统软件。
