汽车设备汽车示教板汽车发动机实训设备

汽车专业培养适应我国汽车产业需要的，具有良好的政治素质、文化修养、职业道德、服务意识，德、智、体、美全面发展；掌握现代汽车的基本理论和技术、汽车整车及配件营销的理论及技巧，具有汽车市场调查与预测、车营销策划、汽车推销技巧和汽车故障诊断的能力，适应汽车营销企业管理、服务第一线需要的高等职业技术教育专科层次专业技术人才。
一、汽车示教板
汽车示教板适用于各类院校汽车专业学员实操技能的培训考核,真实的汽车零部件充分展示车门控制系统组成结构，电动窗控制系统、电动后视镜系统、中控门锁系统、防盗系统等,可对系统进行结构和控制系统的认识实训,汽车示教板上绘有完整的车门控制系统电路图，可直观学习系统的工作原理,汽车示教板上安装有与部件一一对应的检测端子，可使用检测仪器实时检测工况，测量出电压、阻值、电流、频率等信号参数。
一）MY-8107 汽车起动系统示教板

A、概述
本装置采用汽车起动系统实物为基础，充分展示汽车起动系统的组成结构和工作过程。

适用于学校对汽车起动系统理论和维修实训的教学需要。

本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

B、功能特点：

1.真实可运行的起动系统，充分展示汽车起动系统的组成结构。

2.操纵起动开关，起动马达工作，真实演示汽车起动系统的工作过程。通过面板上的电流表、电压表可观察起动过程中启动电流和蓄电池电压的变化过程。

3.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车起动系统的工作原理。

4.示教板面板上安装有起动机总成分解部件，可直观认识起动机的组成结构。

5.示教板面板上安装有检测端子，可直接在面板上检测汽车起动系统各电路元件的电信号，如电阻、电压、电流、频率信号等。

6.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。

C、汽车起动系统示教板技术规格：

外形尺寸： 1600×1100×200（长×宽×厚）

外接电源：AC 220V±10% 50Hz

工作电压：DC 12V

工作温度：-40℃～+50℃

移动脚轮：100*60mm

示教板采用大众车型全新行星式起动机，在小车上具有一定的代表性。由起动电机，磁性开关，起动机离合器，减速机构、减震装置等部分构成。起动系统示教板的上半部分布置了同型起动同的解体原体，各摆放在面板上,下半部分为彩色起动系统原理图，并安装了能够正常运转的起动机，真实反映汽车起动机的实际工作状况。可移动万向轮台架方便移动

二）MY-8500 发动机点火综合示教板（六合一）

A、产品简介：

本设备选用汽车六种点火系统实物，展示汽车点火系统的结构与原理；面板上绘有六种完整的点火系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。

B、结构组成：

安装六种类型点火系统:

①传统点火系统(国产白金点火系);

②电控双缸点火系统(时代超人);

③电控单缸点火系统(帕萨特);

④磁脉冲有分电盘式点火系统整套配件(丰田5A-FE);

⑤电子霍尔式点火系统统整套配件(大众);

⑥日产SR20光电式点火系统整套配件;

发动机电脑、曲轴位置感应器、凸轮轴位置感应器等与点火直接相关的传感器、点火放大器、电源、高压线、高压包、火花塞、调速电机、分电器、控制面板、可移动台架、彩色原理与结构图、故障设置系统、使用说明书及任务驱动式实训指导书等。

C、功能特点

1．操纵开关及按钮，可真实演示汽车六种点火系统的工作过程。

2．数显表显示各传感器信号电压值；

3．通过面板上对应的电路检测端子，可测试电压、电流、阻值等各种信号参数；

4．发光二极管显示系统执行器状态；

5．故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。6．汽车油漆高温烤漆处理；转动部件外加装防护装置；加装交流电源漏电保护装置。

6．底架部分采用实验桌，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。

7．装OBD诊断座，可测试系统故障码及数据流等参数。

D、技术参数

外形尺寸：1740mm×550mm×1850mm（长×宽×高）；

电源：220V交流电压；

工作电压：12V直流电压；

工作温度：-50℃～50℃；

三）MY-8099 桑塔纳3000整车电器示教板

A、产品简介：

本实验台以桑塔纳3000整车电器系统实物为基础，由移动台架、示教面板二部分组成。适用于中高等职业学院和培训机构的汽车全车电器系统构造与维修实训教学，能够满足对全车电器系统的结构、工作原理、故障设置及诊断的教学需要。本实验设备操作方便，安全可靠，易于维护。

B、产品结构组成：

灯光系统、仪表系统、防盗系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、故障设置系统、移动台架等。

C、产品功能特点：

展示功能：

1、把整车电器系统部件按原车基本位置顺序排列，不同的部件都标有名称，充分展示整车电器系统的结构和工作原理。

2、彩色完整的整车电器系统结构组成图和电路原理图，便于对整车电器系统的结构组成和电路的工作原理教学。

动态运行功能：

在整车电器基础上，配备各相关辅助控制装置，可如原车一样实际演示起动、充电、灯光、仪表、雨刮、中控门锁、车身防盗、电动窗、音响系统等全套整车电器设备的工作原理和过程；

检测功能：

通过外接式的检测端子，可无损线束直接在面板上进行各传感器、执行器和电路参数的检测与分析；数字电压表可代替万用表测量相关的电压值。

实时显示功能：

仪表显示单元实时显示发动机的各项数据，LED灯显示或执行器的工作状态，高精度数字电压表实时显示各传感器或执行器的电压值等；

故障设置与考核功能：

通过集成电路故障设置器，可对所有系统电气断路故障和虚接故障二种典型故障类型进行设置。便于通过设置故障，由学员进行相关的测量、分析，进行故障的诊断和排除，达到良好的考核功能。

D、产品工艺：

a、面板工艺和特点

面板具有耐较大温差（-30～60℃），耐磨，防潮，耐腐蚀，不易变形，寿命长等特点。

1、采用10mm厚优质高密度PVC板作底板。

2、采用进口优质高强度高粘性的底膜材料，德国激光喷描技术成型，彩色内容具有极高的清晰度，具有耐磨不易退色等特点。

b、面板柜使用优质冷轧钢板折弯成型，无缝焊接。面板柜与移动台架为可分离结构，便于拆装。

c、台架采用国标管材，无缝焊接。台面及侧板使用优质冷轧钢板折弯成型。

d、金属表面采用高温喷塑处理，漆面坚固美观。

产品外形尺寸：（长*宽*高）2040*650*1850（mm）
四）MY-8059 安全气囊示教板

A、技术参数：

使用环境：温度-5℃～40℃；湿度≤80％

汽车型号：帕萨特B5

工作电压：220V

频率：50/60HZ；

功率：350W

示教板尺寸：1600×1100×200（长×宽×厚）

储物柜规格：16000×500×700（长×宽×高）

万向自锁脚轮台架活动灵活，便于移动教学；整体台架采用刚性结构焊接，所用材料冷轧板采用国标标准材料，支撑可靠，表面喷塑处理防腐蚀抗老化，不褪色

控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。

B、产品组成：

产品组成: 安全气囊电脑、碰撞传感器、压缩空气罐、左右安全气囊、可移动台架、使用说明书及实验指导书等等。

C、功能特点：

本实验台可使学生了解安全气囊系统的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。

通过显而易见的电脑检测端子，配合万用表检测执行器的电压及电阻值。

设置安全气囊系统常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力

D、▲智能化故障设置和考核系统要求：

1）配有网络型智能化故障设置和考核系统：
①采用数字化集成电路板及最新MCU技术与配套的故障设置控制技术；

②不需要电脑就可独立进行考试考核，老师与学生界面分开，老师通过密码进入教师界面出题，学生在普通界面答题；

③带有与设备相适应的试题库，试题库可根据用户的要求进行编辑；

④具有高清淅 (0.225×0.225点) 3.8寸（含3.8寸）以上的液晶显示屏，中文菜单式操作界面，人机对话友好；

⑤操作按键少，操作简单快捷；

⑥可自由设定任意一处电路的线路断路、对地短路、接触不良等故障现象；能够设置与控制模块脚有关的各种常见故障；

⑦可根据设备使用要求调整故障设置点的数量和类型；

⑧安装有RJ45网络接口，备有RS-232串行口，可用网线与其它设备的故障设置装置组成一个网络，通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

2）带网络型智能化故障诊断和考核平台接口，与网络型智能化故障设置和考核系统对接后可实现以下功能：
①可编辑试题及答案、试题存盘、导入试题，每道试题包括的信息：试题序号、试题描述、答案、是否要求答题限时、限时时间、答案输入次数限制；
②可对班级每个学生的考试成绩进行统计，形成班级成绩报表(学生姓名、报考级别、考试成绩)；
③可设置系统登陆密码：新建用户和密码设置与更改；
④能自动收卷、自动阅卷，能对考生的考试情况和考试成绩进行统计，帮助教师准确、全面地了解学生对各课程内容的掌握情况。

二、汽车发动机实训设备
汽车发动机实训设备满足电控发动机调试、运行、检测等全过程需要,直观反映各种故障设置时对发动机性能的影响,可使学生掌握汽车各系统的结构、工作原理、性能特点、技术状态等，能检测与维修汽车常见故障。设备通过调试、运行、检测全面系统展示控制系统的工作原理。汽车发动机实训设备通过智能故障的设置和检测使教师更有效的实现教学功能,更形象地满足学生实际的教学操作需要。

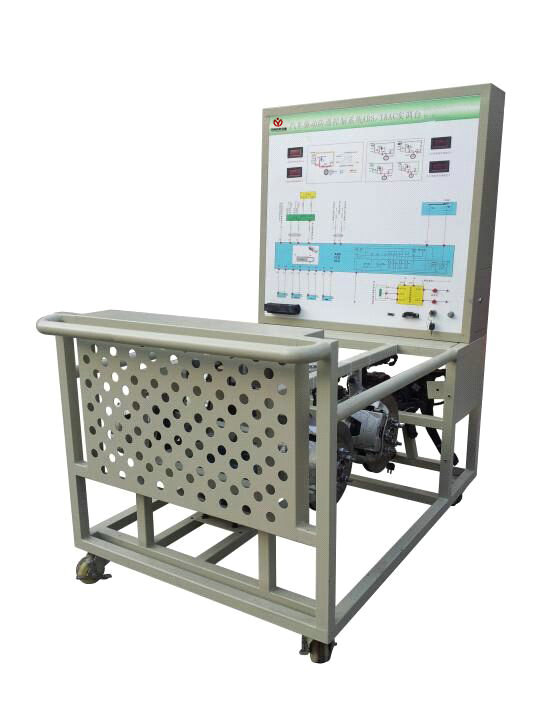

一）汽车ABS制动系统实训台
