MY-8107汽车起动系统示教板



汽车起动系统示教板汽车起动系统示教板采用汽车起动系统实物为基础,充分展示汽车起动系统的组成结构和工作过程。通过汽车示教板的演示,可清楚的了解汽车起动系统的结构与功能,便于学员较快地掌握汽车起动系统的构造与原理,使学生了解电控点火系统起到更直观更深入的教学目的,汽车起动系统示教板适用于学校对汽车起动系统理论和维修实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、
汽车起动系统示教板功能特点:
1.真实可运行的起动系统,充分展示汽车起动系统的组成结构。
2.操纵起动开关,起动马达工作,真实演示汽车起动系统的工作过程。通过面板上的电流表、电压表可观察起动过程中启动电流和蓄电池电压的变化过程。
3.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车起动系统的工作原理。
4.示教板面板上安装有起动机总成分解部件,可直观认识起动机的组成结构。
5.示教板面板上安装有检测端子,可直接在面板上检测汽车起动系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
6.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
三、
汽车起动系统示教板技术规格:
外形尺寸: 1600×1100×200(长×宽×厚)
外接电源:AC 220V±10% 50Hz
工作电压:DC 12V
工作温度:-40℃~+50℃
移动脚轮:100*60mm
四、基本配置(每台):

序号 名 称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子,彩色电路图和工作原理示意图
(面板:1200*900*4mm)
1
2 点火开关 全新 1
3 起动机总成 全新 1
4 起动机总成分解部件   1
5 起动继电器   1
6 电压表 0~30V 1
7 电流表 0~500A 1
8 蓄电池 46B24SR,12V 45Ah,550CCA 1
9 电源总开关 50A 1
10 移动台架(带自锁脚轮装置) 1240×650×1700mm(长×宽×高) 1
11 故障模拟与排除装置   1

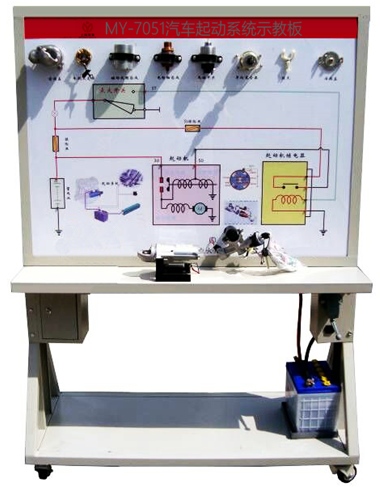

起动系统示教板采用大众车型全新行星式起动机,在小车上具有一定的代表性。由起动电机,磁性开关,起动机离合器,减速机构、减震装置等部分构成。起动系统示教板的上半部分布置了同型起动同的解体原体,各摆放在面板上,下半部分为彩色起动系统原理图,并安装了能够正常运转的起动机,真实反映汽车起动机的实际工作状况。可移动万向轮台架方便移动

友情提示:
1、设备验收:各采购单位收货时请检查汽车起动系统示教板的货品外观,核实设备的数量及配件,拒收处于受损状态的设备;
2、设备质保:茂育将为各采购单位提供汽车起动系统示教板产品说明书内的质保条件和质保期,在质保范围内提供对的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的汽车起动系统示教板选型错误或设备购买数量错误,造成设备的退换货要求,将不被接受;
4、设备货期:对汽车起动系统示教板的发货期为参考值,如您需要了解设备的精确货期,请与上海茂育的销售人员联系;
5、如各采购单位对汽车起动系统示教板有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关设备的技术咨询。
