CO中低温变换实验装置,CO中低温变换实验设备

【CO中低温变换实验装置性能特点】

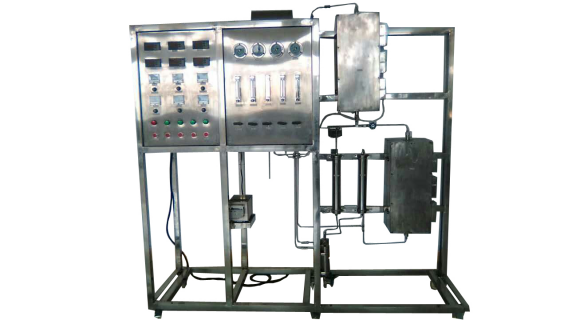

本装置是教学和科研方面使用的设备之一，它由反应和控制系统组成。反应系统一氧化碳气体经流量调节、转子流量计计量，水通过增湿鼓泡器进入预热器预热在反应器催化剂表面发生反应（双反应器中低温变换反应，可串联操作）；反应后的气体再由冷凝器冷凝，在气液分离器中分离（冷凝器及气液分离器均 2 套），尾气从气液分离器上方排出，经取样器取样分析。装置的反应器为微型，流程安装紧凑，操作方便，数据准确，适于进行催化剂评价和动力学研究。
【CO中低温变换实验设备技术指标】
1、反应加热炉： 1k W， 2 套：中变控温： 360~420 ℃；低变控温 220~260
2、双反应器可串联操作（前一级反应器出口产物可作为后一级反应器进口原料）； 30 阶程控温（可在计算机界面直观设定控温程序）；使用温度：RT~400 30 阶程控温；
3、增湿加热器；玻璃鼓泡增湿器；
4、四路进气，气体流量： 5~50ml/min
5、操作压力：常压。
【CO中低温变换实验台设备结构】
不锈钢微型反应实验装置，4 路气体进气，转子流量计控制计量，增湿鼓泡器增湿，反应温度程序控温仪控制，冷凝器、汽液分离器。
【配置参数】

序号	部件名称	技术要求
1	耐温截止阀	Ф6mm，材质：316SS，氟橡胶密封，前后双卡套连接；最大工作压力：4500Psi，最高工作温度：350℃
2	直通球阀	Ф6mm，材质：316SS，氟橡胶密封，前后双卡套连接；最大工作压力：3000Psi，工作温度：-10~90℃
		Ф3mm，材质：316SS，氟橡胶密封，前后双卡套连接；最大工作压力：3000Psi，工作温度：-10~90℃
3	过滤器	Ф3mm，材质：316SS，氟橡胶密封，前后双卡套连接；最大工作压力：4500Psi，最高工作温度：204℃
4	单向阀	Ф3mm，材质：316SS，氟橡胶密封，前后双卡套连接；最大工作压力：4500Psi，工作温度：-23~204℃
5	三通球阀	Ф3mm，材质：316SS，氟橡胶密封，前后双卡套连接；最大工作压力：3000Psi，工作温度：-10~90℃
6	玻璃转子流量计	LZB-3，50~500m
7	增湿鼓泡器	异形，非标
8	指针压力表	0~0.25MPa，Ф110mm，轴向，精度等级：1.6
9	人工智能仪表	AI-518；精度：±0.3%F.S.
		AI-708P；精度：±0.2%F.S.
		AI-702M；精度：±0.2%F.S.
10	温度传感器	热电偶，K型，Ф1mm或Ф1.5mm
11	混合缓冲器	100~200ml，材质：304SS
12	汽液分离器	200~300ml，材质：304SS
13	直管冷凝器	直管，长300，外径Φ32mm，材质：材质：304SS
14	预热汽化炉	500W，设计温度：300℃；与预热汽化器匹配
15	预热汽化器	直管，304SS，内径Ф9mm，长250mm
16	固定床微型反应器	Ф内10~12mm，长400~450m（恒温段：≥50mm），材质：304SS
17	反应器加热炉	圆开合炉，单段加热，加热功率1~1.5kW；与固定床反应器匹配
18	气体取样器	2~5ml，材质：304SS
19	仪表配电柜与架台	静电喷涂，含有控制系统的控制器、电源模块、保险开关及信号接线端子、断路器、接触器、固态继电器、系统电源启动按钮、动力电接线端子等器件
20	仿真软件	必须与设备完全匹配，3D仿真，可360度旋转；
