波形变换电路实验--模拟电路实验箱

一、实验目的
1、熟悉波形变换电路的工作原理及特性。
2、掌握上述电路的参数选择和调试方法。
二、实验仪器及材料
1、双踪示波器
2、函数发生器
3、数字万用表
4、集成运算放大电路模块
三、预习要求
1、分析图23-1电路的工作原理，这种变换电路对工作频率要求如何?
2、定性画出图23-2电路的Va和Vo的波形图。
3、设计实验内容3要求的正弦波变方波电路。
4、自拟全部实验步骤与记录表格。

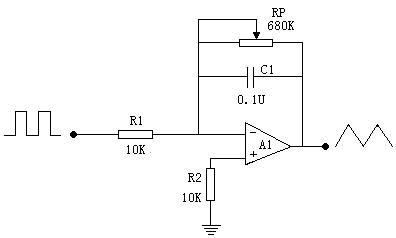

图23-1

四、实验内容
1、方波变三角波
实验电路如图23-1所示。
(1) 按图接线，输入f=500Hz、幅值为±4V的方波信号，用示波器观察并记录Vo的波形。
(2) 改变方波频率，观察波形变化。如波形失真应如何调整电路参数?试在实验箱元件参数允许范围内调整，并验证分析。
(3) 改变输入方波的幅度，观察输出三角波的变化。
2、精密整流电路
实验电路如图23-2所示。

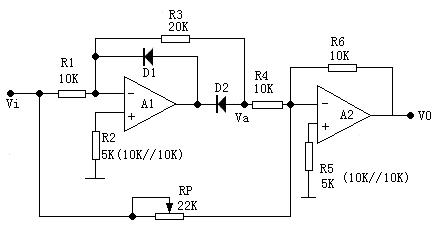

图23-2精密整流电路

(1) 按图接线，输入f=500Hz、有效值为lV的正弦波信号，用示波器观察。
(2) 改变输入频率及幅值(至少三个值)观察波形。
(3) 将正弦波换成三角波，重复上述实验。
3、正弦波变方波电路(电路自行设计)
(1) 要求方波幅值为±6V，频率与正弦波相同。
(2) 按设计电路接线，输入f=500Hz、有效值为0.5V的正弦波信号，用示波器观察并与设计要求对照。
(3) 改变输入信号的频率和幅值，重复上述实验。
注意：观察输入与输出信号相位是否一致。
五、实验报告
1、整理全部预习要求的计算及实验步骤、电路图、表格等。
2、总结波形变换电路的特点。
