全自动波轮洗衣机工作原理及维修技能模拟实训设计
波轮洗衣机的桶底装有一个圆盘波轮，上有凸出的筋。在波轮的带动下，桶内水流形成了时而右旋、时而左旋的涡流，带动织物跟着旋转、翻滚，这样就能将衣服上的脏东西清除掉。
波轮式洗衣机是洗衣机的一种，由电动机带动波轮转动，衣物随水不断上下翻滚。洗涤衣物有单桶、套桶、双桶几种。它的结构比较简单，维修方便，洗净率高，但对衣物磨损率大，用水多。如今随着科技发展，出现了电脑控制的新水流洗衣机，采用大波轮、凹型波轮等。优点是对衣物缠绕小，洗涤均匀损衣率低；洗涤缸缸体有全塑、搪瓷、铝合金、不锈钢四大类。波轮式洗衣机工作原理：依靠装在洗衣桶底部的波轮正反旋转，带动衣物上下左右不停地翻转，使衣物之间、衣物与桶壁之间，在水中进行柔和地摩擦，在洗涤剂的作用下实现去污清洗。
一、全自动波轮洗衣机的工作原理

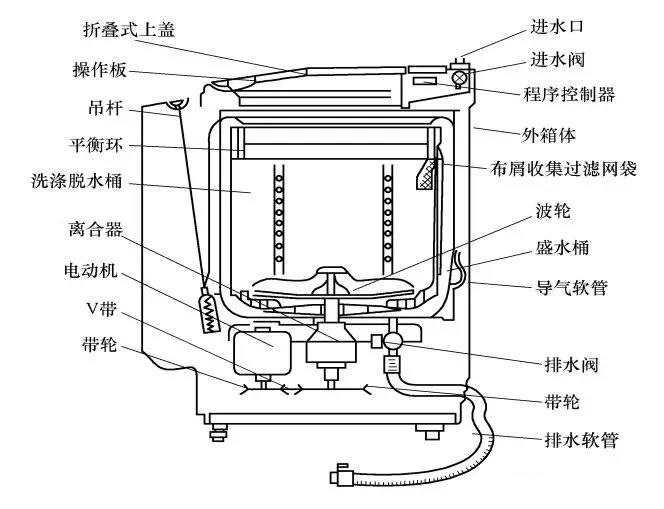

1.典型的波轮全自动洗衣机由盛水筒、洗衣筒（脱水筒）、波轮、吊杆、水位开关、注水（进水）电磁阀、排水电磁阀（排水泵）、电动机、减速离合器、箱体、箱盖及控制系统等组成，如下图所示。
2.波轮全自动洗衣机的工作原理包括进水、洗涤、排水、漂洗和甩干（脱水）几部分。而洗涤和漂洗过程还有毛絮过滤功能。
3.洗涤、脱水、进水／排水原理
1)用户对水位高低、洗涤和漂洗时间等项目进行设置后，水位开关（传感器）检测到筒内无水或水位太低，告知控制系统后，控制系统输出控制信号使注水电磁阀打开进水口，自来水通过注水电磁阀流入盛水筒内，使水位逐渐升高。当水位到达设置值后，水位开关将水位
2)到达的检测信号送给控制系统，控制系统输出控制信号，使注水电磁阀关闭，注水结束。随后，控制系统发出控制信号，使电动机供电电路为电动机供电，控制电动机按正转、停止、反转的周期运转，通过传动带传动，减速器减速后驱动波轮正转、停止、反转交替工作，带动筒内的衣物和洗涤液上、下、左、右连续地翻滚，使衣物之间、衣物与筒壁之间进行摩擦，实现去污清洗的目的。
3)设置的洗涤时间结束后，控制系统切断电动机的供电回路，同时输出控制信号接通排水电磁阀的供电回路，电磁铁动作，不仅使排水电磁阀开始排水，而且还带动离合器制动臂使离合器的棘爪和棘轮分离，制动带松开，准备脱水。排水结束后，控制系统控制电动机单向运转，带动洗涤筒高速旋转，将衣物上的水从洗涤筒的脱水孔甩出筒外，实现甩干处理。到达甩干时间后，控制系统切断排水电磁阀的供电，不仅使排水电磁阀关闭，而且使棘轮将棘爪固定，制动带抱紧，回到洗涤状态。重复以上过程，完成第1次和第2次漂洗后，再进行后的脱水和排水过程。完成以上工作后，控制系统自动切断电源系统，洗衣工作彻底结束。
二、全自动波轮洗衣机的优点与缺点
1.优点
操作方便是波轮式洗衣机最大的优点，即使老年人，也能轻松使用；另外如果您在洗涤过程中发现有衣服遗落，可以随时添加，这一点相较于滚筒洗衣机来说要略胜一筹。关于省电，相对于普通滚筒洗衣机来说，波轮洗衣机还是有一些优势的，而如今市场中出现了很多的带有变频技术的滚筒洗衣机，这样就缩短了波轮和滚筒在耗电方面的优势。
2.缺点
波轮洗衣机的传统洗衣工艺也给它带来了一些负面影响，不可避免的就是用水量太大，很多家庭尤其是家庭成员中的老年人对于波轮洗衣机漂洗过程大量的用水感到不满。另外，衣物缠绕现象以及磨损严重更显而易见，一些羊毛、羊绒、真丝等材质的衣物不敢轻易放进洗衣机中，而是单独送往洗衣房。
三、波轮式洗衣机维修技能的模拟设计
1.系统特点：
1)配套性
本装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到内部电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学目标，深入理解机器的工作原理。
2)实用性
本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的洗衣机故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。
3)综合性
实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握波轮式洗衣机工作方式，提升学生的综合能力和应变能力。
2.技术性能：
1)输入电源：单相三线～220V±10% 50Hz
2)工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3)整机容量：＜300VA
4)安全保护：动作电流≤30mA、动作时间≤0.1s
5)外形尺寸：1100cm×93cm×150.5cm
3.系统组成：

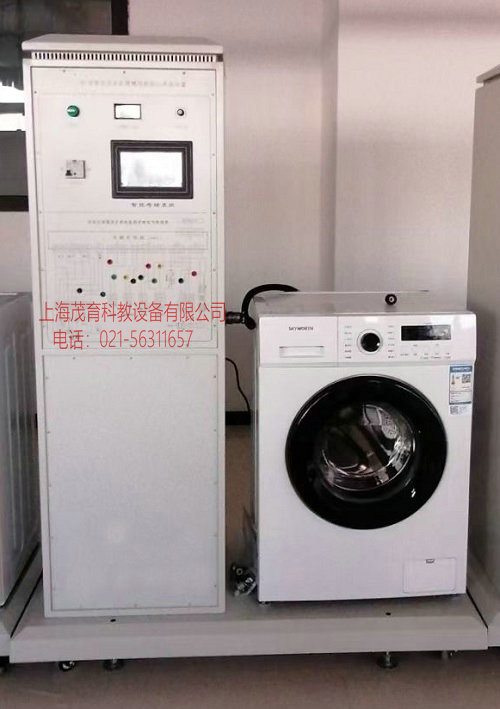

本装置由波轮洗衣机实物、电气控制板、实训考核系统和实验台组成。
1)波轮洗衣机实物：采用流行波轮实体设计，包括进排水系统，电动机及机械传动系统，支承机洗涤、脱水机构；
2)电气控制板：波轮洗衣机的电气控制系统，包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理器等单元；
3)实训考核系统：故障设置机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；
4)实训控制柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定，利于实训室布局。柜体为防水、防火、耐磨铝合金材料，结构坚固，造型美观大方。同时可以把实物和控制板紧密结合在一起，便于学生操作。
4.实训内容：
1)全自动洗衣机常用元器件、传感器及控制芯片的认识和检测
2)全自动洗衣机机械结构的认识及拆装
3)进水、排水常见故障的检测和排除
4)洗涤、脱水常见故障的检测和排除
5)全自动洗衣机程控器的检测
6)电机及电机控制故障的检测和排除
7)机械传动系统的常见故障及检修
8)加热烘干系统常见故障的检测和排除
9)集成控制电路检测和故障分析排除
10)漏电安全防护报警系统故障分析和排除
四、总结
波轮全自动洗衣机设置了立体循环水流功能，洗涤水通过水道上来后，再通过内筒中部或上端的槽口喷流而出，形成瀑布状的立体水流，有利于降低缠绕现象和提高洗涤效率。
