热工检测定义分类及实验装置的原理设计
2021-12-27
热工检测定义分类及实验装置的原理设计
《热工测量及控制》将热工测量与控制合并为一门课程,分为热工测量与仪表、自动控制原理和PLC原理及应用技术三大部分,内容包括热工测量基本知识、温度测量及仪表、压力测量及仪表、流量测量及仪表、物位测量及仪表、湿度测量及仪表、自动控制基础、自动控制系统的应用、计算机控制技术、可编程序控制器应用基础、三菱FXZ系列PLC、PLC程序设计。适用供热通风与空调工程、制冷与冷藏技术工程、热能与热能设备工程、建筑设备工程及给排水工程技术、环境监测及治理技术专业。
一、
热工检测
的概述及内容
热工检测,是以确定热工过程有关参数量值为目的的一组操作。主要包括以下内容:1. 工艺系统的运行参数;2 . 主、辅设备的运行状态和运行参数;3. 电动、气动、液动阀门及挡板的状态;4. 仪表与控制用电源、气源、液压动力源等的供给状态和运行参数。
二、
热工检测
的分类
按照测量的设备本体可分为:锅炉的检测、汽轮机的检测、发电机的检测、大型风机的检测、磨煤机的检测、锅炉给水泵等的检测。
按照被检测参数的类型可分为:温度检测、压力检测、流量检测、火焰检测、分析仪表等。
检测装置主要由取源部件、检测元件、变送器、显示器组成,根据被检测参数的类型、检测的现场状况以及检测设备确定检测仪表的布置位置。此外根据检测的参数的不同,应当参照相关的规范进行仪表的选型。
三、

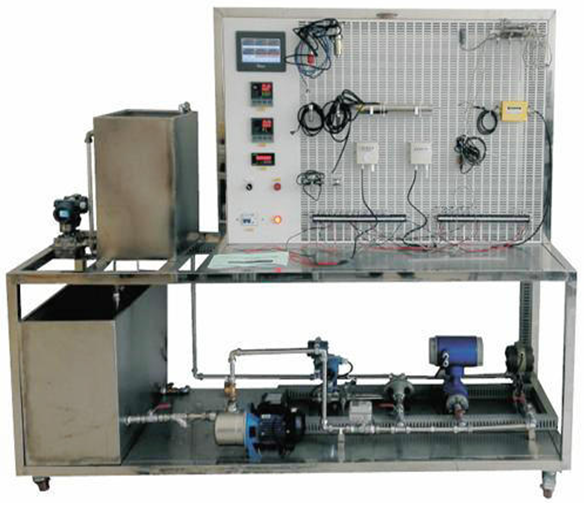

热工检测实验装置
的设计原理
1.技术参数要求:
1)电源:单相交流220V±10%50HZ
2)作环境:环境温度范围为-5~+40℃相对湿度<85%(25℃)海拔<4000m
3)装置容量:<3kVA
4)测参数据:压力、温度、流量、液位测量仪表。
2.系统组成
1)热工测量实验装置系统通过产品说明、零件展示、装配演示、原理展示四个方面,讲述了霍尔位移传感器、霍尔转速传感器、压电传感器、湿敏传感器、气敏传感器、电涡流传感器、磁电传感器、差动电容传感器、差动变压器、金属箔应变传感器、扩散硅压力传感器、光纤位移传感器、光电转速传感器、集成温度传感器、K型热电偶、E型热电偶、PT100铂电阻等17个常用传感器。
2)零件展示:单独展示传感器的各个组成元件,观察零件的结构、材质以及材质类型。
3)装配演示:以真实的形式展示传感器的装配过程,让学生直观了解传感器的组成结构。
4)装配方法。具有快速装配、慢速装配、放大、缩小、旋转视图等功能。
5)原理展示:通过位移测量、振动测量、转速测量、环境测量等具体应用实例来展示传感器的基本原理,并可动态显示实验结果,以此加深学生对传感器的了解。
测量系统由四个基本环节组成:传感器、变换器或变送器、传输通道和显示装置等组成。
3.实训功能:
1)能实现传感器的认知;
2)能实现离心泵的工作原理及特性认识;
3)能实现电动调节阀的工作原理及特性认识
4)能实现智能调节仪的认识和使用
5)能实现流量积算仪的认识和使用
6)能实现无纸记录仪的认识和使用
7)能实现涡轮流量计的工作原理认识和校验
8)能实现电磁流量计的工作原理认识和校验
9)能实现孔板流量计的工作原理认识和校验
10)能实现差压变送器的工作原理认识和使用
11)能实现扩散硅压力传感器的工作原理认识和操作
12)能实现扩散硅液位传感器的工作原理认识和校验
13)能实现电容式液位传感器的工作原理认识和校验
14)能实现差压液位传感器的工作原理认识和校验
15)能实现Pt100铂热电阻的工作原理认识
16)能实现平衡电桥的工作原理认识
17)能实现T型热电偶的工作原理认识
18)能实现半导体热敏电阻的工作原理认识
19)能实现传感器的零点和迁移的认识
四、总结
热工检测实验装置是了解测量及测量误差的基本概念,测量的一般方法,表示方法和误差的处理方法,以及评估测量仪表质量优劣的技术指标等内容。重点是热工仪表的基本组成及其功能。感受件直接与被测量对象相联系,感受被测参数的变化,并将被测参数信号转换成相应的便于进行测量和显示的信号输出。中间件将感受件输出的信号直接传输给显示件或进行放大和转换,使之成为适应显示元件的信号。显示件向观察者反映被测参数的量值和变化。
