有功功率、无功功率电表的协同布线

一、实际操作目地
1、进一步把握电压互感器的应用；
2、把握有功功率、无功功率电表的协同布线的方式；
3、把握有功功率、无功功率电表计量检定及读值方式。

二、元器件的鉴别

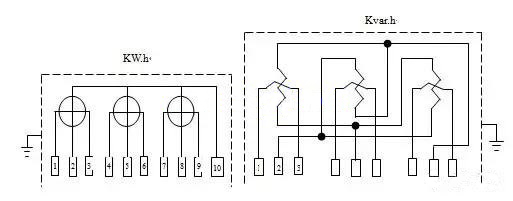

1、三相四线有功功率电表
低电压三相四线有功功率电表由三个元器件构成。每一个元器件等同于一个单相电表，所以说三相四线有功功率电表是三个单相电表的组成。它每一个元器件的工作电压电磁线圈全是220V，电流量电磁线圈则有不一样的规格型号。可相互配合三只电压互感器来精确测量大空间电源电路的用电量。本实际操作室应用的是DT—862型的三相四线电表。其引出来端有10个，在其中1、4、7为电流量电磁线圈的始端，3、6、9为电流量电磁线圈的尾端，（1和3为U相，4和6为V相，7和9为W相）
2、5、8为工作电压电磁线圈的始端，10（11号）为工作电压电磁线圈的尾端。用数字万用表的欧母档可分辨工作电压电磁线圈和电流量电磁线圈的优劣，如工作电压电磁线圈大约550Ω的电阻值（测2—10，5—10，8—10），电流量电磁线圈电阻值用数字万用表测定为零。
2、三相三元器件无功功率电表
低电压三相三元器件无功功率电表由三个元器件构成。可相互配合三只电压互感器来精确测量大空间电源电路的用电量。本实际操作室应用的是DX—862型的三相无功功率电表。其引出来端有9个，在其中1、4、7为电流量电磁线圈的始端，3、6、9为电流量电磁线圈的尾端，（1和3为U相，4和6为V相，7和9为W相），2、5、8为工作电压电磁线圈的连接端。用数字万用表的欧母档可分辨工作电压电磁线圈和电流量电磁线圈的优劣，如量测2—5，5—8，8—2中间，约有1500Ω的电阻值，电流量电磁线圈电阻值用数字万用表测定为零。
三、多种多样仪表盘协同布线的标准
多种多样仪表盘的协同布线，只需把握下列标准，便可便捷地开展：
积分电路的电流量电磁线圈互相串连，积分电路的工作电压电磁线圈互相串联，并留意旋光性不必搞错。
四、主线路的联接
1、仪表盘的联接
有功功率电表的电流量电磁线圈始端1、4、7各自接U相、V相、W相电压互感器的二次侧K1，其尾端3、6、9各自先后与无功功率表电流量电磁线圈的始端1、4、7相串连，无功功率表的电流量电磁线圈的尾端3、6、9各自收到电压互感器的二次侧K2，且K2接地装置。（这里的电线接头为PE线，事实上3、6、9接进PE线上）
有功功率表的零线端16号接在工作中零线（N）上。
两表工作电压电磁线圈的2、5、8各自先后接进U、V、W相上。
2、主线路的联接（参照实际操作四）
五、主线路的查验（关闭电源查验）
将数字万用表的直流电流表各自置U、V；V、W；W、U，其电阻值同样。（约600Ω）
六、仪表盘的读值
1、有功功率电表的读值
耗电量（度）=（本月行近视度数—上月行近视度数）Ki
在其中：Ki为电压互感器的变比
本月行近视度数：本月抄水表数
上月行近视度数：上月抄水表数
2、无功功率表的读值
耗电量（KVar）=（本月行近视度数—上月行近视度数）Ki
在其中：Ki为电压互感器的变比
本月行近视度数：本月抄水表数
上月行近视度数：上月抄水表数
七、备考与思索
1、本实际操作中，电机未带负荷，哪一种表转得快？
2、若有功功率表或无功功率表转为错误的缘故有什么？
