次序运行的自动控制系统
2021-12-29
次序运行的自动控制系统
一、实际操作目地
1、把握启保停路线的联接
2、熟识时间控制器接触点的功效
3、把握三相五线制模拟系统电线接法

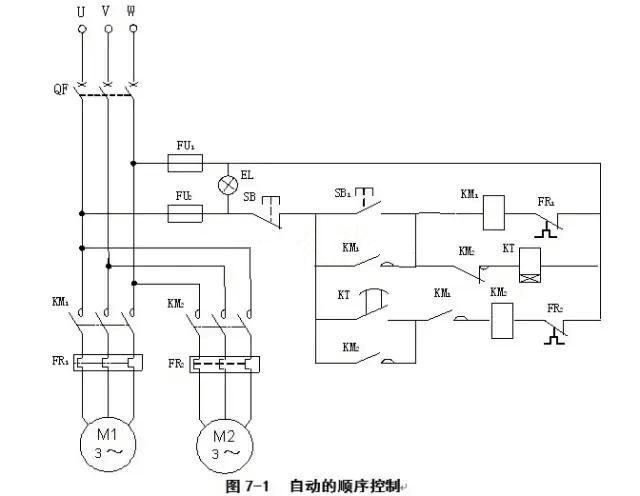

二、电气原理图
三、元器件的鉴别
时间控制器常见的有气襄式如JS7型,晶体三极管式如AH3型,电子器件式如JS14P型。
气襄式JS7型有一付延迟型接触点,一付瞬动接触点,其延迟型接触点可由插电延迟改成关闭电源延迟。

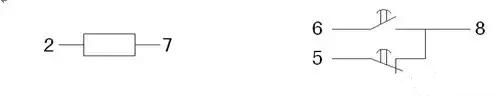

AH3型晶体三极管时间控制器有一付延迟型接触点,一付瞬动接触点,其布线端排序为:2-7为电磁线圈,5-8为常开常闭,6-8为开与关。如下图所显示:
JS14P电子式时间控制器有两付延迟型接触点,其布线端排序为:1-2为电磁线圈,一组为:3-4为开与关,3-5为常开常闭;另一组为:6-7为开与关,6-8为常开常闭。
时间控制器线圈匝数值见表7-1。
四、按图装接
操纵路线联接的流程:
①从QF下边U相考虑至FU2 从FU2小组出线端至SB常闭 从SB小组出线至SB1开与关 从SB1小组出线至KM1线圈 从KM1线圈小组出线至FR1;将KM1开与关并在SB1开与关上(锁紧)。
②从SB1小组出线端至KM2常闭 从KM2常闭小组出线至KT电磁线圈;
③从SB小组出线端至KT开与关 从KT常给出线线接至KM1开与关 从KM1常给出线线接至KM2电磁线圈 从KM2电磁线圈端小组出线至FR2;将KM2开与关并在KT开与关上;
④合拼FR1、FR2及KT小组出线端至FU1 从FU1小组出线至QF电源开关下边W相,最终接显示灯。
主线路的联接不会再过多阐释。
五、操纵路线的查验(插电前的查验)
1、用数字万用表欧母档(挡位的挑选见上述情况)精确测量电源开关下边U、W相,按住SB1电阻器为KM1//KT的值。
1、 松掉一个商业保险,将直流电流表挪到KT开与关两边,按住KM1,这时电阻器为应是KM1//KT KM2的阻值。将商业保险校准。
注:将来这书中发生的“//”标记均表明电磁线圈的串联。
六、三相五线制仿真模拟接线方法

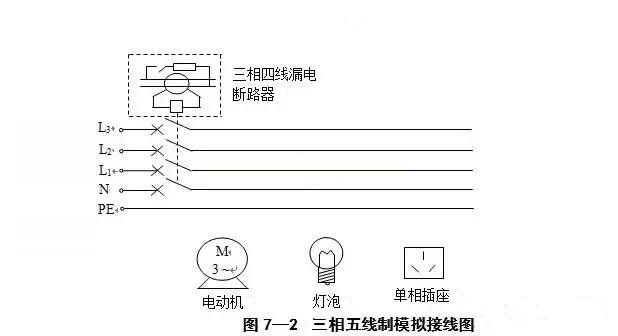

规定把握工作中零线与维护零线的作用及接线方法。见图7-2所显示。
关键点:
1、电机机壳及电源插座的接地装置芯务必接在维护零线PE上。
2、电灯泡的外螺纹接在工作中零线N上。
3、电源插座的零线孔(左零右火)接在工作中零线N上。
4、其他火线零线接在相对应的火线零线(L1、L2、L3)上。
七、备考与思索
(一)填词语
1、插电延迟的時间继电器符号为______。
2、关闭电源延迟的時间继电器符号为______。
3、插电延迟的时间控制器,当电磁线圈插电时,断路器______姿势,关闭电源时断路器______释放出来。
4、关闭电源延迟的时间控制器,当电磁线圈插电时,断路器______姿势,关闭电源时断路器______释放出来。
5、时间控制器断路器依据姿势時间长度有______型和______型。
(二)备考与思索
1、JS7型时间控制器能不能由插电型改成关闭电源型?
2、电路原理图中的时间控制器能不能用关闭电源延迟型替代?
3、当合上QS后,按住SB1手一松,M1关机是怎么回事?
4、当M1运行后,KT姿势M2运行但马上关机是怎么回事?
5、如误将电源插座的维护零线孔接在工作中零线上面发生哪些状况?
