交流接触器互锁的正、翻转操纵

一、实际操作目地
1、把握电机正反转操纵的联接
2、把握电机相电压、直流电压的精确测量
3、把握电机线电流、相电压、零序电流的测量法
4、把握照明灯具路线常见故障维修的操作流程
二、实际操作內容

（一）元器件挑选和查验
依据电路原理图选一个漏电保护器，2个交流接触器，一个热继器，三个按键，一个显示灯，二只商业保险。元器件辨别方式前已上述。

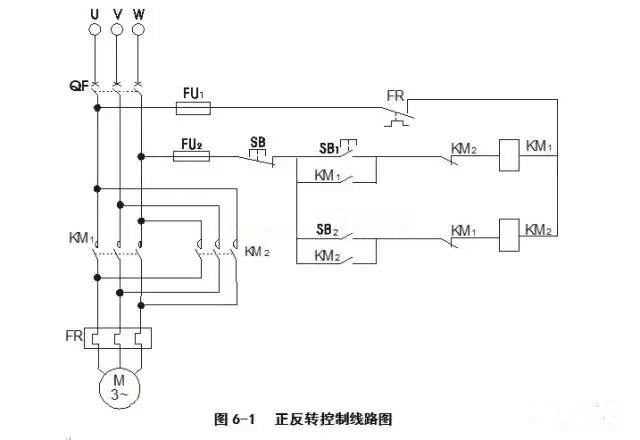

（二）按图装接路线
1、操纵路线的联接
从W相考虑接断路器FU2 FU2的小组出线线接常闭按键SB SB的小组出线线接开与关按键SB1 SB1的小组出线线接至交流接触器KM2的常闭（自锁互锁） KM2的常闭小组出线线接至交流接触器电磁线圈KM1；将KM1的輔助延时继电器并在开与关按键SB一两端（锁紧）；
从SB的小组出线线接至开与关按键SB2 SB2的小组出线线接 KM1常闭点 KM1常闭点的小组出线线接至交流接触器KM2电磁线圈；将KM2的輔助延时继电器并在开与关按键SB2两端（锁紧）；
合拼电磁线圈KM1、KM2的小组出线线接至热继器常闭点FR的9六号 FR的小组出线端95号引至断路器FU1 FU1的小组出线线接U相。
2、主线路的联接
从电源开关下边引出来三条火线零线各自至KM1主断路器从KM1主断路器小组出线至热继器的热元器件从热继器的热元器件的小组出线接电机M（训炼时电机可连接成Y，具体中按电机出厂铭牌的要求接）。
从KM1三相五线方先后引出来三条线至KM2主断路器（零线火线不会改变，即U对U，V对V，W对W相）从KM2小组出线引出来三条线至KM1的主断路器的小组出线，（这时留意零线火线的调节，只需互换在其中二根线就可以）。
（三）查验路线（插电前的查验）
1、操纵路线的查验
在断掉开关电源的状况下，用数字万用表的欧母档（表针表宜用R100档，数字表宜用2K的挡位）查验操纵路线。
（1）将直流电流表置放电源开关下边U、W相，各自按住SB1和SB2，若测出电阻器为交流接触器线圈匝数时，表明第一、二控制回路布线恰当。
（2）将直流电流表置放在FU1和FU2的小组出线端，松掉一个商业保险，各自手动式按住KM1和KM2，一样能测得交流接触器线圈匝数，如果没有反映，表明锁紧接触点末接上。
2、主线路的查验
在断掉开关电源的状况下，用数字万用表的欧母档（表针表宜用R1或R10档，数字表宜用200的挡位）查验主线路。
各自手动式按住KM1和KM2，用数字万用表测QF电源开关下方三次（U与V，V与W，W与U）其电阻值应一样，不然有断相。
（四）电机的精确测量
1、电流量的精确测量
用钳形电流表精确测量Y和Δ接线方法时电机的线电流与零序电流，计入表6-1中。
2、工作电压的精确测量
精确测量Y和Δ接线方法时，电机的直流电压与相电压，计入表6-2中。
（五）照明灯具路线常见故障分辨的操作流程
搜索短路常见故障和走电常见故障的方式见附则五。

1、短路常见故障的分辨
如图所示6-2所显示，合上总闸,先后盖上分电源开关(分1、分2、分3)，合上负荷电源开关K1、K2、K3，当合上某一负荷电源开关，灯没亮或电源插座无电时，则该环路为短路。一般搜索方式参照附则五。
2、走电常见故障的分辨
如图所示6—2所显示。当发生总开关跳闸时，分辨走电环路的程序流程是：
（1）先断掉各负荷电源开关和分开电源开关
（2）合上总闸
（3）先后合上分开电源开关
（4）各自合上负荷电源开关，当合上某一负荷电源开关时，走电开关跳闸，则该环路有走电常见故障。（走电常见故障的搜索可参照附则五。）
三、备考思索
（一）辨析题
1、主控制回路里将2个交流接触器主断路器小组出线端中随意两相替换部位，就可完成正反转操纵。（）
2、为了更好地完成锁紧，交流接触器的輔助开与关断路器应与该控制回路中的运行按键串联。（）
（二）思考题
1、强调图上互锁接触点，若不选用会发生哪些不良影响？
2、控制回路中，KM1，KM2常开启什么作用？
3、若盖上电源总开关后，按住SB1，电机转，手一松关机是哪
位置不接好？
4、按住SB1，或SB2电动机转为同样，表明哪一部分路线不正确？
