热电偶温度变送器的校验

一、实验目的
1.了解并熟悉热电偶温度变送器整体结构及各种部件的作用，进一步掌握热电偶温度变送器的工作原理。
2.掌握热电偶温度变送器的起点及终点调整、精度校验方法。
二、实验项目
1.学会正确使用标准电位差计。
2.学会各仪器之间的正确接线，与二线制接法比较。
3.了解热电偶温度变送器整体结构，熟悉各调节螺钉的位置和用途。
4.按照实验步骤进行仪表的起点、终点调整，进行精度校验。
三、实验设备与仪器
1.热电偶温度变送器            1台
2.标准电阻箱                       1个
3.标准电位差计                   1台
4.标准电流表                       1台
5.螺丝刀                              1把
6.连接导线                           若干
四、实验原理

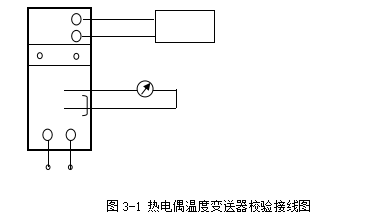

实验接线如图3-1所示。

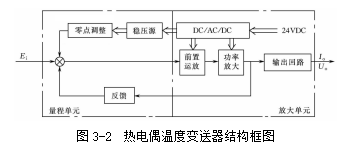

用电位差计代替热电偶作为信号源产生一个标准信号，信号大小与被测温度对应。此信号与调零、反馈信号叠加后经放大单元→1～5V 或4～20mA。
变送器的静特性：

(1)当仪表结构一定时,Io与Ei成线性。
(2)Ei=下限时，Io =4mA，否则可改变α大小（调整调零电位器W₁）。
(3)Ei=上限时，Io =20mA否则可改变β大小（调整电位器W₂）。
五、注意事项
1.校验前学会正确使用标准电位差计。
2.加入电势信号注意变送器的量程，不许超出允许范围。
3.使用螺丝刀时，用力要均匀，防止损害元件。
4.标准标准电位差计应水平放置，实验完成后，开关置“断”。
六、实验说明及操作步骤
1.由实验指导人员讲解本实验的基本要求、操作和注意事项。
2.实验开始
(1)按图接线，经检查无误后接通电源。
(2)起点调整：根据热电偶的分度号和不同的测量范围，调节标准电位差计输入测量下限对应的电势值，用螺丝刀调整零点螺钉，使输出电流Io为4mA。
(3)终点调整：用标准电位差计输入测量上限对应的电势值，调整量程螺钉，使输出电流Io为20mA。
(4)反复进行2、3项调整，直至起点及终点均满足精度要求为止。
(5)精度校验：将整个温度范围分为四等分，按0%、25%、50%、75%、100﹪逐点输入相应的电势值，信号输入时要注意上行程和下行程，不能搞错。此时，分别记录下变送器相应的输出电流大小,计算出各误差。
3.数据处理及实验结果

输入	温度（℃）
	对应的豪伏数（mV）
输出	标准输出电流（mA）
	上行输出电流（mA）
	下行输出电流（mA）
误差	上行误差（mA）
	下行误差（mA）
	基本误差（﹪）
	变差（﹪）
结论

七、实验报告
1.用专门的实验报告纸进行。
2.要求有实验题目、目录、实验目的、实验设备及连接图、自己做实验的步骤、实验数据记录。
3.计算各误差、确定仪器的精度等级，并判断所校验的仪器是否合格，要有结论，完成思考题，最后写出本次实验的体会。
八、思考题
1.②、③接线端为何要接一条短路线？在什么情况下可以不用接？
2.在用标准电位差计输入电势值时，是否要考虑环境温度？为什么？
3.大范围改变量程时，只调整零点和量程电位器，仪表的精度会发生什么变化？
