热电阻温度变送器的校验

一、实验目的
1.了解并熟悉热电阻温度变送器整体结构及各种部件的作用，进一步掌握热电阻温度变送器的工作原理。
2.掌握热电阻温度变送器的起点及终点调整、精度校验方法。
二、实验项目
1.学会各仪器之间的正确接线，与二线制接法比较。
2.了解热电阻温度变送器整体结构，熟悉各调节螺钉的位置和用途。
3.按照实验步骤进行仪表的起点、终点调整，进行精度校验。
三、实验设备与仪器
1.热电阻温度变送器 1台
2.精密电阻箱                              1个
3.数字电压表                              1台
4.直流电流表                              1台
5.螺丝刀 1把
6.连接导线若干
四、实验原理

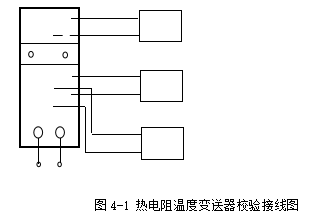

实验接线如图4-1所示。

热电温度阻变送器的构成原理图如图4-2

用精密直流电阻箱代替热电阻作为信号源向变送器输入电阻信号，信号大小与被测温度对应。此信号经过线性化处理与调零、反馈信号叠加后经放大单元→1～5V 或4～ 20mA。
变送器的静特性：
(1) 当仪表结构一定时,Uo 或Io与U t (或R)成线性。
(2) R=下限时，Io =4mA，否则可改变U_z大小（调整调零电位器W₁）。
(3) R=上限时，Io =20mA否则可改变m大小（调整电位器W₂）。
五、注意事项
1.加入电阻信号注意变送器的量程，不许超出允许范围。
2.使用螺丝刀时，用力要均匀，防止损害元件。
六、实验说明及操作步骤
1.由实验指导人员讲解本实验的基本要求、操作和注意事项。
2.实验开始
(1) 按图接线，经检查无误后接通电源。
(2) 起点调整：根据热电阻的分度号和温度不同的测量范围，调节0～9999.99精密电阻箱输入测量下限对应的电阻值，用螺丝刀调整零点螺钉，使输出电流Io为4mA或电压Uo为1V。
(3) 终点调整：用精密电阻箱输入测量上限对应的电阻值，调整量程螺钉，使输出电流Io为20mA或电压Uo为5V。
(4) 反复进行2、3项调整，直至起点和终点均满足精度要求为止。
(5) 精度校验：将整个温度范围分为四等分，按0%、25%、50%、75%、100﹪逐点输入相应的电阻值，信号输入时要注意上行程和下行程，不能搞错。此时，分别记录下变送器相应的输出电流或电压大小,计算出各误差。
3.数据处理及实验结果

输入	温度（℃）
输入	对应的电阻值（Ω）
输出	标准输出电流（mA）
	上行输出电流（mA）
	下行输出电流（mA）
误差	上行误差（mA）
	下行误差（mA）
	基本误差（﹪）
	变差（﹪）
结论

七、实验报告
1.用专门的实验报告纸进行。
2.要求有实验题目、目录、实验目的、实验设备及连接图、自己做实验的步骤、实验数据记录。
3.计算各误差、确定仪器的精度等级，并判断所校验的仪器是否合格，要有结论，完成思考题，最后写出本次实验的体会。
八、思考题
1.输入电阻信号时，采用几线制输入？实际应用中，要求用几线制连接？
2.引线电阻的变化是否会影响测量？为什么？
3.与热电偶温度变送器比较，在结构上它们有哪些异同点？
